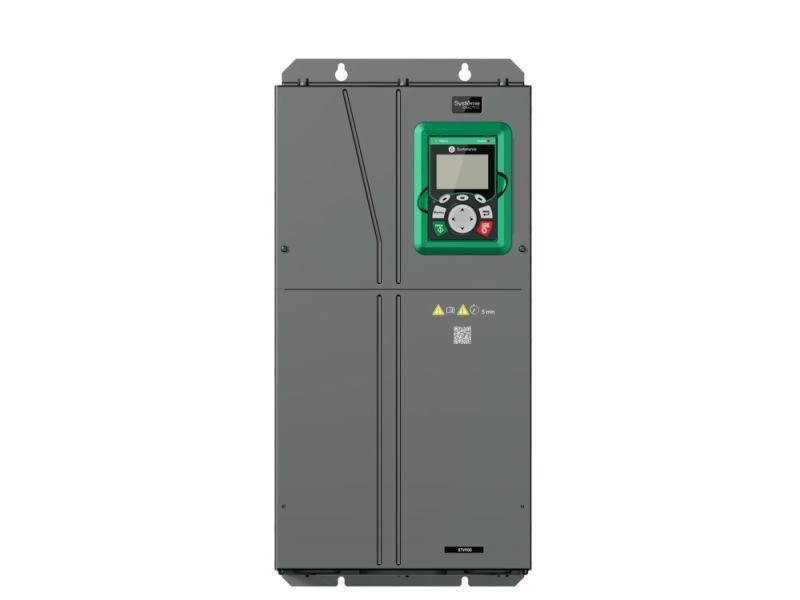

Преобразователь частоты STV900 22 кВт 690В | STV900D22Y6 SE APC

Преобразователь частоты STV900 22 кВт 690В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей на напряжении 690 В. Подходит для промышленных систем, где важна стабильность работы в режиме рекуперации энергии. Артикул stv900d22y6 относится к серии SystemeVar и рассчитан на длительную эксплуатацию в жестких условиях.

Назначение и область применения

STV900 22 кВт 690В используется для управления двигателями в системах, требующих точного контроля скорости и момента. Особенно эффективен там, где требуется работа в четырёх квадрантах - то есть когда двигатель не только приводит нагрузку, но и возвращает энергию обратно в сеть при торможении. Применяется на конвейерах, лифтах, центрифугах, насосных станциях и других установках с переменной механической нагрузкой.

Технические характеристики

• Номинальная мощность: 22 кВт
• Напряжение питания: 690 В, три фазы
• Выходное напряжение: до 690 В
• Номинальный ток: 27 А
• Максимальная выходная частота: 400 Гц
• Частота сети: совместим с 50 и 60 Гц
• Тип преобразования: источник тока - обеспечивает стабильный ток при изменяющейся нагрузке
• Допустимые колебания сети: +-0,05% по частоте, +-0,1% по напряжению - высокая устойчивость к перепадам
• Цифровые входы: 6 шт. - для сигналов старта, останова, переключения скоростей
• Цифровой выход: 1 шт. - для сигнализации состояния устройства
• Аналоговый вход: 1 шт. - для подключения потенциометра или внешнего контроллера
• Аналоговый выход: 1 шт. - для передачи информации о текущей частоте или токе
• Интерфейсы связи: Modbus RTU через порт RS-485 - возможность интеграции в SCADA и PLC системы
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, не предназначен для открытого монтажа
• Способы задания параметров: ручная настройка на панели, дистанционно через интерфейс или внешний контроллер
• Гарантия: 24 месяца

Совместимость и монтаж

STV900 22 кВт 690В совместим с большинством трёхфазных асинхронных двигателей до 22 кВт, рассчитанных на 690 В. Для подключения необходимы силовые кабели сечением, соответствующим току 27 А и классу изоляции 1000 В. Монтаж выполняется в закрытом щите с принудительной вентиляцией - IP20 не допускает воздействия пыли и влаги. Клеммы для подключения проводов доступны спереди, что упрощает обслуживание. Устройство требует заземления по нормам IEC 60204-1.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных применений. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована на уровне аппаратуры. Наличие функции рекуперации энергии требует соблюдения правил подключения к сети с учётом возможного возврата мощности - необходимо проверить соответствие автоматических выключателей и предохранителей.

Преимущества

• Работа в четырёх квадрантах позволяет экономить энергию при торможении - снижаются затраты на электроэнергию
• Высокая точность регулирования частоты (+-0,05%) обеспечивает стабильность процессов даже при нестабильном питании
• Поддержка Modbus и один порт RS-485 позволяют легко интегрировать устройство в существующую автоматизированную систему
• Универсальные цифровые и аналоговые интерфейсы дают гибкость в управлении - можно использовать как автономно, так и в составе сложной системы
• Долгий гарантийный срок (2 года) указывает на надёжность компонентов и качество сборки

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование в сырых, пыльных или агрессивных средах
• Требует стабильного трёхфазного питания; при значительных перепадах напряжения возможны отказы, хотя допуск малый (+-0,1%), он не заменяет стабилизатор
• Не имеет встроенного фильтра гармоник - при использовании в сетях с чувствительным оборудованием может потребоваться внешний фильтр
• Максимальная частота 400 Гц ограничивает применение для сверхбыстрых приводов (например, шпиндели высокочастотных станков выше этого значения)

Примеры использования

• Лифтовые установки - благодаря работе в четырёх квадрантах энергия торможения возвращается в сеть
• Центробежные насосы и вентиляторы - регулирование скорости снижает энергопотребление на 30–50%
• Конвейеры с весовым контролем - точное управление скоростью по сигналу с датчиков
• Оборудование для переработки пластиков - стабильный момент при изменяющемся сопротивлении материала

Практические советы

• Перед запуском проверьте соответствие номинала двигателя и преобразователя - STV900 22 кВт 690В не следует использовать с моторами более 22 кВт
• При подключении к сети 690 В используйте кабель с изоляцией не ниже 1000 В - недостаточная изоляция вызовет пробой
• Настройку параметров начинайте с заводских значений, затем адаптируйте под конкретный двигатель - руководство пользователя содержит таблицы коэффициентов
• Для удалённого управления подключите HMI или PLC через RS-485 - протокол Modbus RTU работает стабильно на расстоянии до 1200 метров
• Не забывайте про вентиляцию: при постоянной нагрузке 22 кВт температура внутри шита должна оставаться ниже +40 C
