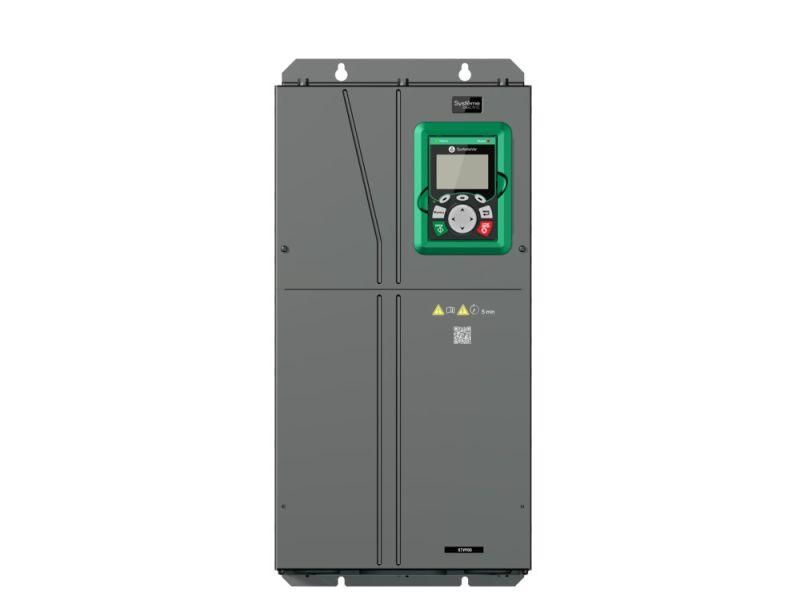

Преобразователь частоты STV900 37 кВт 690В | STV900D37Y6 SE APC

Преобразователь частоты STV900 37 кВт 690В от Systeme Electric предназначен для точного регулирования скорости трёхфазных асинхронных двигателей на сетях 690 В. Модель stv900d37y6 работает в режиме источника тока, что делает её подходящей для задач с высокой динамикой и рекуперацией энергии.

Назначение и область применения

STV900 37 кВт 690В используется для управления двигателями в промышленных системах, где требуется точная скорость, быстрый отклик и возможность возврата энергии в сеть. Подходит для приводов насосов, компрессоров, конвейеров, центрифуг, испытательных стендов и оборудования с переменным моментом нагрузки. Особенно эффективен там, где важна работа в четырёх квадрантах - то есть когда двигатель может как потреблять, так и вырабатывать энергию.

Технические характеристики

• Номинальная мощность: 37 кВт
• Напряжение питания: 690 В, три фазы
• Выходное напряжение: до 690 В
• Номинальный ток: 42 А
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц +-0,05%
• Режим работы: источник тока (четыре квадранта)
• Защита корпуса: IP20 (не предназначена для установки вне шкафа)
• Цифровые входы: 6
• Цифровые выходы: 1
• Аналоговые входы/выходы: 1 / 1
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Управление: ручное, дистанционное, через коммуникационный интерфейс
• Гарантия: 24 месяца

Совместимость и монтаж

STV900 37 кВт 690В совместим с большинством трёхфазных асинхронных двигателей мощностью до 37 кВт, рассчитанных на 690 В. Для монтажа требуется установка в закрытом электрощите с обеспечением вентиляции - из-за класса защиты IP20 устройство не защищено от пыли и влаги. Кабели питания и двигателя должны соответствовать требованиям по сечению для тока 42 А. Подключение сигнальных проводов - к клеммам с пометкой DI, DO, AI/AO. Коммуникация Modbus требует экранированного кабеля и правильной терминаторной схемы на конце линии.

Безопасность и стандарты

Преобразователь stv900d37y6 соответствует общепринятым нормам безопасности для промышленного электрооборудования. Напряжение 690 В требует соблюдения мер защиты при работе под напряжением - доступ к клеммам возможен только после отключения и проверки отсутствия напряжения. Устройство не имеет встроенной функции аварийного останова по стандарту SIL, поэтому внешние устройства безопасности (например, контакторы) необходимо устанавливать отдельно.

Преимущества

• Работа в четырёх квадрантах позволяет экономить энергию при торможении - возвращаемую мощность можно использовать другими оборудованием в сети.
• Поддержка Modbus и один порт RS-485 обеспечивают простую интеграцию в системы автоматизации.
• Высокая максимальная частота (400 Гц) даёт гибкость в управлении высокоскоростными приводами - например, шпинделями или центрифугами.
• Широкий диапазон способов задания параметров - удобно для ручного обслуживания и удалённого контроля.

Ограничения применения

• Не допускается установка в условиях повышенной запылённости, влажности или температур выше +40 C - IP20 не обеспечивает защиту от окружающей среды.
• Не подходит для однофазных сетей или двигателей меньшего напряжения (например, 400 В) без трансформатора.
• Отсутствие встроенного тормозного резистора - при больших инерционных нагрузках требуется внешний тормозной модуль.
• Один аналоговый выход ограничен - для сложных систем с несколькими обратными связями может потребоваться расширение.

Примеры использования

• Привод центробежного компрессора с изменяемой производительностью - STV900 регулирует обороты в зависимости от давления в системе.
• Линия производства с конвейером, который периодически тормозится и разгоняется - энергия торможения возвращается в сеть.
• Испытательный стенд для электродвигателей - высокая частота (до 400 Гц) позволяет тестировать оборудование на предельных режимах.
• Автоматизированный участок с PLC - Modbus позволяет передавать данные о состоянии и получать команды от центрального контроллера.

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети 690 В - подключение к 400 В вызовет отказ.
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) используйте фильтры dV/dt или синусоидальные фильтры для защиты изоляции двигателя.
• Настройте параметры торможения - если двигатель часто останавливается, подключите внешний тормозной резистор.
• Для дистанционного управления используйте программное обеспечение SE-Com или любое, поддерживающее Modbus RTU.
• Записывайте все изменения параметров - модель stv900d37y6 сохраняет настройки, но сброс при перебоях питания возможен без батареи резерва.
