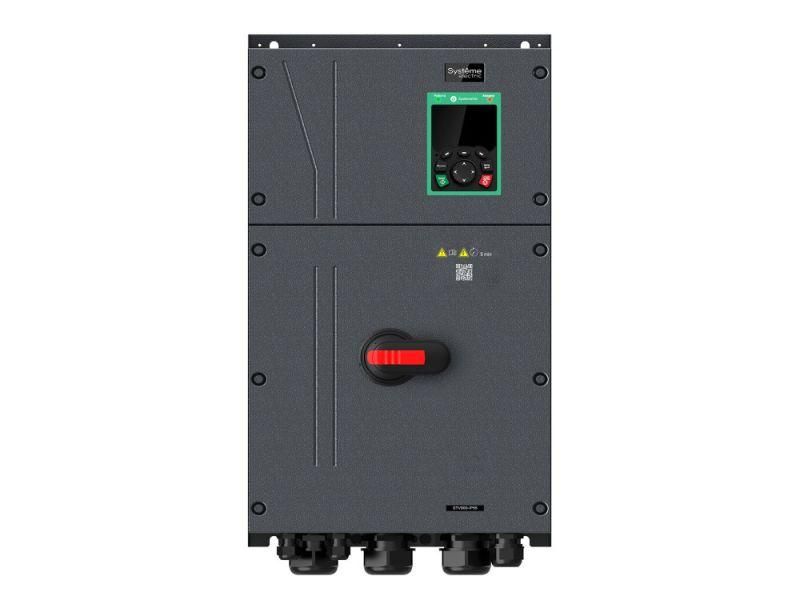

Преобразователь частоты STV900 G-тип: 30 кВт (P-тип: 37 кВт) 400В IP55 | STV900D30N4-IP55 SE APC

Преобразователь частоты STV900 30 кВт 400В IP55 SE - устройство для точного регулирования скорости и момента трёхфазных асинхронных и синхронных двигателей. Бренд Systeme Electric, артикул stv900d30n4-ip55, предназначен для промышленных применений с высокими требованиями к надёжности и защите.

Назначение и область применения

Преобразователь частоты STV900 используется для управления электродвигателями в системах, где требуется изменение скорости вращения - например, на конвейерах, насосах, вентиляторах, компрессорах, станках с ЧПУ. Подходит для работы в условиях повышенной запылённости и влаги благодаря степени защиты IP55. Применяется в промышленных зонах, включая пищевую, химическую, металлургическую и логистическую отрасли.

Технические характеристики

• Номинальная мощность: 30 кВт (G-тип); эквивалент P-типа - 37 кВт
• Номинальный выходной ток: 60 А (G-тип)
• Питающее напряжение: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая несущая частота ШИМ: 4 кГц
• Максимальная выходная мощность: 60 кВт (линейная нагрузка), 75 кВт (квадратичная)
• Степень защиты: IP55 - защита от пыли и струй воды
• Рабочая температура: –10 C ... +50 C; при +40 C и ниже - без снижения номинальной мощности
• Встроенные элементы: DC-реактор, тормозной прерыватель, ЭМС-фильтр класса C3 (EN 61800-3)
• Коммуникация: Modbus RTU через RS-485
• Вводы/выводы: 6 цифровых входов, 2 аналоговых входа, 2 цифровых выхода, 1 аналоговый выход, 1 реле
• Поддержка управления: скалярное и векторное (с обратной связью и без)
• Безопасность: встроенная функция STO (Safe Torque Off), уровень SIL2
• Размеры: 318×290×587 мм, вес: 26,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 30 кВт. Для подключения требуются три фазы 380–440 В. Устройство имеет встроенный рубильник - позволяет полностью отключить питание без внешних аппаратов. Монтаж выполняется на вертикальную поверхность с обеспечением воздушного зазора минимум 100 мм сверху и снизу для охлаждения. Кабели питания и управления следует прокладывать отдельно, чтобы избежать помех. Встроенный DC-реактор снижает гармонические искажения, что уменьшает необходимость во внешнем реакторе.

Безопасность и стандарты

• Электромагнитная совместимость: соответствие EN 61800-3 (класс C3)
• Защита печатных плат: класс 3С2 по EN 60721-3-3 - устойчивость к влаге, солям, газам
• Функция безопасности: STO (Safe Torque Off) соответствует уровню SIL2
• Встроенный рубильник обеспечивает механическое отключение питания

Преимущества

• Встроенные компоненты (DC-реактор, тормозной прерыватель, ЭМС-фильтр) исключают необходимость в дополнительном оборудовании
• Поддержка двух режимов управления - скалярного и векторного - повышает точность контроля
• Три слота для модульного расширения позволяют добавить энкодеры, ПЛК, интерфейсы или внешнее питание 24 В
• Высокая перегрузочная способность G-типа (до 200%) обеспечивает работу с тяжёлыми пусковыми нагрузками
• IP55 и покрытие плат класса 3С2 обеспечивают долгий срок службы в агрессивных средах

Ограничения применения

• Не предназначена для установки в помещениях с температурой выше +50 C - возможна аварийная остановка
• P-тип (37 кВт) имеет меньшую перегрузочную способность (120%), чем G-тип - не рекомендован для частых пиковых нагрузок
• Аналоговые входы и выходы однополярные - не подходят для сигналов +-10 В без внешних буферов
• Отсутствует встроенный Ethernet или PROFINET - для современных систем автоматизации потребуется внешний шлюз
• Не поддерживает многодвигательное управление - один преобразователь на один двигатель

Примеры использования

• Вентиляционные системы - регулирование оборотов в зависимости от давления
• Насосные станции - плавный пуск и энергосбережение при переменной нагрузке
• Конвейерные линии - синхронизация скоростей участков
• Центробежные компрессоры - управление по давлению с помощью сигнала с датчика
• Оборудование для переработки пластиков - точное управление моментом при вытягивании

Практические советы

• Выбирая между G- и P-типом: G-тип предпочтителен для оборудования с частыми пусками и перегрузками (например, лифты, дробилки), P-тип - для равномерных нагрузок (насосы, вентиляторы)
• При использовании тормозного резистора - проверьте его сопротивление и мощность согласно документации, иначе возможен перегрев преобразователя
• Для подключения энкодера используйте специальную карту расширения - встроенные входы не поддерживают импульсный код
• Настройка параметров через кнопки на панели удобна для старта, но для массовой настройки лучше использовать Modbus RTU и ПО от Systeme Electric
• При монтаже в щитах с другими чувствительными устройствами - соблюдайте минимальные расстояния и используйте экраны для кабелей управления
• Учитывайте посадочные размеры: глубина 587 мм требует достаточного места в шкафу - особенно важно при групповой установке нескольких преобразователей
