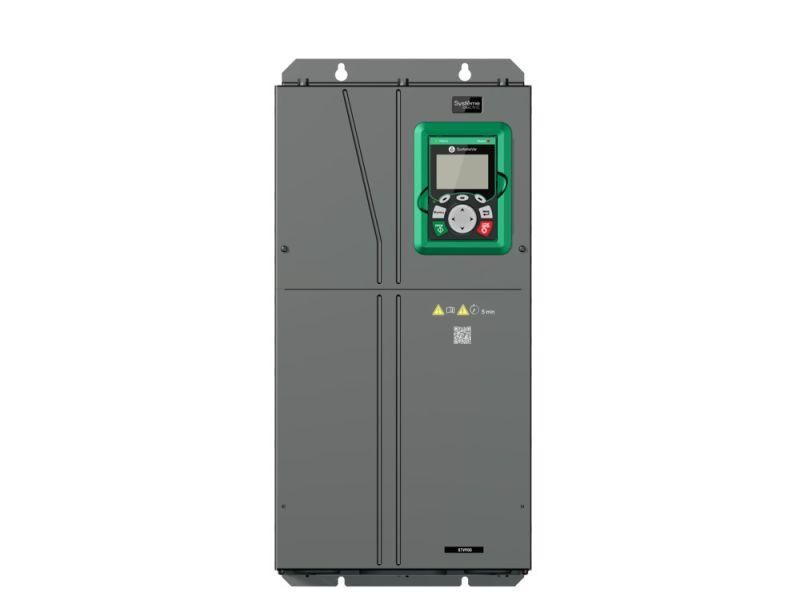

Преобразователь частоты STV900 45 кВт 690В | STV900D45Y6 SE APC

Преобразователь частоты STV900 45 кВт 690В от Systeme Electric предназначен для точного управления скоростью трёхфазных асинхронных двигателей на сетях 690 В. Модель stv900d45y6 работает в четырёхквадрантном режиме, что позволяет рекуперировать энергию при торможении - особенно важно в системах с частой сменой направления движения.

Назначение и область применения

STV900 45 кВт 690В используется там, где требуется плавное управление движением двигателя и высокая энергоэффективность. Подходит для приводов насосов, компрессоров, конвейеров, лифтов, центрифуг и других механизмов с переменной нагрузкой. Благодаря четырёхквадрантному режиму идеально применяется в установках с активным торможением - например, в подъёмных механизмах или испытательных стендах.

Технические характеристики

• Мощность: 45 кВт
• Напряжение питания: 690 В, три фазы
• Выходное напряжение: до 690 В
• Номинальный ток: 54 А
• Диапазон частоты: 0–400 Гц
• Частота сети: 50/60 Гц +-0,05%
• Режим работы: четырёхквадрантный (рекуперация энергии)
• Цифровые входы: 6
• Цифровые выходы: 1
• Аналоговые входы/выходы: 1 / 1
• Интерфейсы связи: Modbus через один порт RS-485
• Управление: ручное, дистанционное, через коммуникационный интерфейс
• Защита корпуса: IP20 (не предназначена для уличной установки)
• Гарантия: 24 месяца

Совместимость и монтаж

STV900 45 кВт 690В совместим с большинством трёхфазных асинхронных двигателей до 45 кВт, рассчитанных на 690 В. Для монтажа необходима установка в закрытом щите с принудительной вентиляцией из-за класса защиты IP20. Кабели питания и двигателя должны соответствовать требованиям по сечению для 54 А. Обязательно заземление корпуса. Подключение к сети выполняется через автоматический выключатель с расцепителем типа D. Коммуникация осуществляется по шине Modbus RTU - используйте экранированный двужильный провод, защищённый от помех.

Безопасность и стандарты

STV900 45 кВт 690В проектировался с учётом требований международных норм безопасности для электрооборудования. Соответствует основным принципам IEC 61800-5-1 и IEC 60204-1. Наличие функций контроля перегрузки, перенапряжения, перегрева и потери фазы обеспечивает надёжную работу даже в условиях колебаний сети. Устройство имеет сертификат соответствия для использования в промышленных объектах РФ и стран ЕАЭС.

Преимущества

• Работает в режиме рекуперации - снижает потребление энергии на 15–30% в циклических процессах
• Широкий диапазон частот (до 400 Гц) - поддерживает высокоскоростные приводы
• Гибкая система управления: можно задавать параметры как с панели, так и удалённо через Modbus
• Одинаково эффективен при работе в обоих направлениях вращения
• Поддержка внешних аналоговых сигналов (например, от датчиков давления или температуры)

Ограничения применения

• Не допускается установка вне помещений - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для однофазных сетей или двигателей ниже 380 В
• Требуется обязательное охлаждение; при длительной работе на пределе возможен перегрев без вентилятора
• Запрещено использовать с синхронными двигателями без специальной настройки
• Не является источником бесперебойного питания - при аварийном отключении сети двигатель останавливается

Примеры использования

• Лифты с противовесом - энергия торможения передаётся обратно в сеть
• Конвейеры с частыми остановками и реверсами - экономия на тепловых потерях
• Воздушные компрессоры - плавный запуск и поддержание давления
• Испытательные стенды - точная регулировка оборотов до 400 Гц
• Фрезерные и токарные станки - изменение скорости в зависимости от материала

Практические советы

• Выбирая STV900 45 кВт 690В, проверьте соответствие номинала двигателя - лучше брать запас по току 10–15%, чтобы избежать перегрузок
• При использовании длинных кабелей от преобразователя к двигателю (>30 м) обязательно установите dV/dt-фильтр
• Настройка через Modbus требует знания адресов регистров - скачайте документацию SE (Systeme) по протоколу Modbus для модели stv900d45y6
• Перед первым запуском выполните автонастройку двигателя (P-ID) - это повысит точность управления
• Обновляйте прошивку при наличии новых версий - производитель выпускает оптимизации для стабильности
• При замене старого преобразователя - сверьте габариты и расположение клемм, чтобы не менять монтажные рампы
