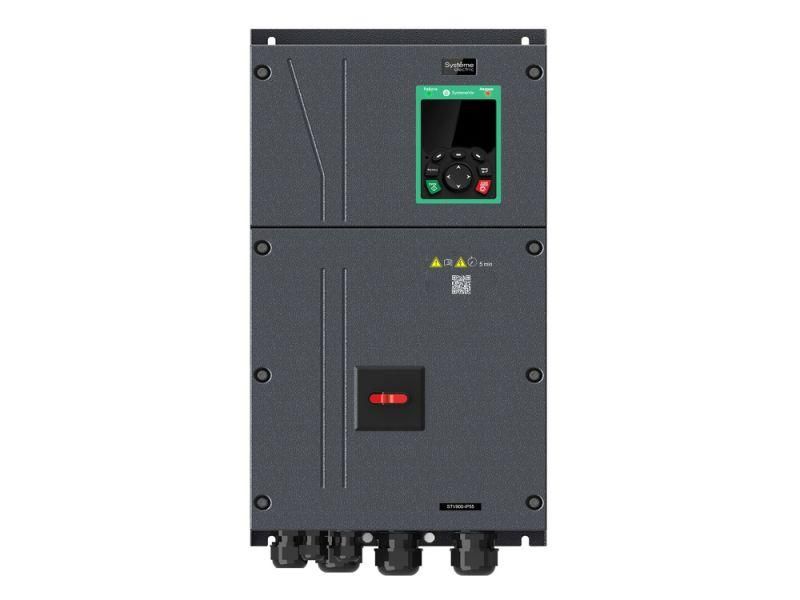

Преобразователь частоты STV900 G-тип: 18.5 кВт (P-тип: 22 кВт) 400В IP55 | STV900D18N4-IP55 SE APC

Преобразователь частоты STV900 18 кВт 400В IP55 SE - надёжное устройство для точного регулирования скорости трёхфазных двигателей в промышленных системах. Бренд Systeme Electric и артикул stv900d18n4-ip55 указывают на серию SystemeVar, предназначенную для жестких условий эксплуатации.

Назначение и область применения

Преобразователь частоты STV900 используется для управления скоростью и моментом асинхронных и синхронных электродвигателей. Подходит для автоматизации технологических процессов: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других механизмов, где требуется плавный запуск, точная регулировка и энергосбережение. Устройство рассчитано на работу в промышленных зонах с высокой запылённостью и вибрацией благодаря защите IP55.

Технические характеристики

• Номинальная мощность: 18 кВт (G-тип), максимальная выходная мощность - до 45 кВт
• Номинальный выходной ток: 38 А (G-тип)
• Питающее напряжение: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% × 60 с, 180% × 10 с, 200% × 1 с
• Необходимая частота ШИМ: 4 кГц (G-тип)
• Степень защиты: IP55 - устойчив к пыли и струям воды
• Рабочая температура: –10 C ... +50 C; при +40 C и ниже - без снижения номинальной мощности
• Встроенные элементы: DC-реактор, тормозной прерыватель, ЭМС-фильтр класса C3, рубильник
• Коммуникация: Modbus RTU через RS-485
• Ввод/вывод: 6 цифровых входов, 2 аналоговых входа, 2 цифровых выхода, 1 реле, 1 аналоговый выход
• Поддержка: скалярное и векторное управление (с обратной связью и без)
• Безопасность: встроенная функция STO (Safe Torque Off), уровень SIL2
• Расширение: 3 слота для модульных карт (интерфейсы, энкодеры, ПЛК, питание 24 В DC)
• Габариты: 274×279,5×522 мм, вес: 21 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 18,5 кВт. Для подключения требуются: трёхфазный ввод 380–440 В, заземление, кабель для двигателя (рекомендуется экранированный из-за ЭМС-фильтра). Монтаж выполняется вертикально, с воздушным зазором минимум 100 мм сверху и снизу. Клеммы для силового подключения доступны с передней стороны. Встроенный рубильник позволяет безопасно отключить питание без дополнительных аппаратов. Установка возможна в шкафах с принудительной вентиляцией при температуре выше +40 C.

Безопасность и стандарты

• Электромагнитная совместимость: соответствие EN 61800-3 (класс C3)
• Защита печатных плат: Class 3C2 по EN 60721-3-3 (устойчивость к влаге, солям, газам)
• Функция безопасности: STO (Safe Torque Off) соответствует требованиям IEC 61800-5-2, уровень SIL2
• Соответствует нормам CE, RoHS

Преимущества

• Встроенные компоненты (DC-реактор, тормозной прерыватель, ЭМС-фильтр) исключают необходимость внешних элементов, экономят место и время монтажа
• Поддержка векторного управления обеспечивает точный контроль момента даже при малых оборотах
• 3 слота для расширения позволяют адаптировать устройство под специфические задачи: подключение энкодера, ПЛК, внешнее управление 24 В
• Высокая перегрузочная способность G-типа (200% на 1 сек) - идеально для оборудования с импульсными нагрузками
• Встроенный рубильник упрощает обслуживание и повышает безопасность при ремонте

Ограничения применения

• Не предназначена для работы при температуре выше +50 C - требуется охлаждение или установка в контролируемой среде
• P-тип (22 кВт) имеет меньшую перегрузочную способность (120% × 60 с) - не подходит для кратковременных пиковых нагрузок
• Аналоговые входы и выходы однополярные - не подходят для сигналов +-10 В без внешних буферов
• Отсутствует встроенный Ethernet или PROFINET - для современных систем автоматизации потребуется дополнительная карта
• Запрещено применение во взрывоопасных зонах - степень защиты IP55 недостаточна для Zone 1/2

Примеры использования

• Конвейерная линия: плавный пуск и остановка, предотвращение проскальзывания материалов
• Циркуляционный насос: регулировка расхода по давлению в трубопроводе
• Вентилятор в цеху: энергосберегающий режим при низкой нагрузке
• Обрабатывающий центр: точное управление шпинделем с использованием энкодера через расширительную карту
• Компрессор: автоматическое поддержание давления с помощью сигнала с датчика

Практические советы

• Выбирая между G- и P-типом: G-тип (18,5 кВт) лучше для оборудования с частыми пусками и перегрузками, P-тип (22 кВт) - для постоянных нагрузок
• При монтаже в шкафу используйте вентиляцию - особенно если температура превышает +35 C
• Для подключения энкодера используйте расширительную карту - встроенная логика не поддерживает прямое соединение
• Настройка параметров: рекомендовано использовать ручной ввод через кнопки на лицевой панели для базовой настройки, затем - Modbus для удалённого контроля
• Проверьте посадочные размеры: габариты устройства (274×279,5×522 мм) должны учитывать зазоры для проводов и теплоотвода
• При замене старого преобразователя - учтите, что STV900 требует более качественного заземления из-за встроенного ЭМС-фильтра
