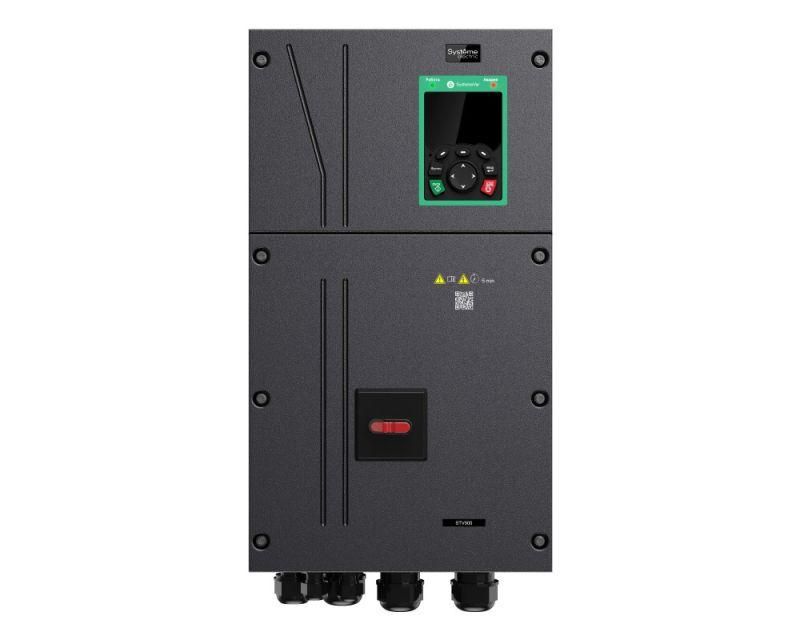

Преобразователь частоты STV900 G-тип: 7.5 кВт (P-тип: 11 кВт) 400В IP55 | STV900U75N4-IP55 SE APC

Преобразователь частоты STV900 7.5 кВт 400В IP55 SE (P-тип: 11 кВт) от Systeme Electric предназначен для точного регулирования скорости трёхфазных двигателей в промышленных системах. Модель сочетает высокую надёжность, встроенную безопасность и гибкость настройки - идеально подходит для автоматизации оборудования с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты STV900 используется для управления асинхронными и синхронными электродвигателями в условиях промышленной автоматизации. Он обеспечивает плавный запуск, точную регулировку скорости и энергоэффективность за счёт изменения частоты и напряжения на выходе. Применяется на конвейерах, насосах, компрессорах, вентиляторах, станках с ЧПУ и других устройствах, где требуется изменение режима работы в реальном времени.

Технические характеристики

• Номинальная мощность: 7,5 кВт (G-тип) / 11 кВт (P-тип)
• Номинальный выходной ток: 18,5 А (G-тип) / 23 А (P-тип)
• Напряжение сети: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность:
  • G-тип: 150% × 60 с, 180% × 10 с, 200% × 1 с
  • P-тип: 120% × 60 с
• Необходимая частота ШИМ: 8 кГц (G-тип), 4 кГц (P-тип)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Рабочая температура: –10 C … +50 C; без снижения мощности до +40 C
• Управление: скалярное и векторное (с обратной связью и без)
• Аналоговые входы: 1
• Цифровые входы: 6
• Аналоговые выходы: 1
• Цифровые выходы: 1 (реле) + 1 (открытое коллекторное)
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Встроенные функции: тормозной прерыватель, ЭМС-фильтр класса C3, STO (Safe Torque Off, SIL2), встроенный рубильник
• Габариты: 223×289,4×475 мм
• Вес: 13 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 11 кВт. Для установки требуется свободное место с хорошей вентиляцией - корпус не герметичен, но защищён от пыли и брызг. Подключение выполняется согласно схеме в руководстве: питание - на клеммы L1/L2/L3/N, двигатель - на U/V/W. Обязательно соблюдайте полярность и заземление.

Поддерживается установка дополнительных модулей: три слота позволяют расширить функционал - добавить энкодеры, PLC, карты расширения I/O или источник 24 В постоянного тока для управления цепями. Установка модулей требует отключения питания и выполнения работ квалифицированным персоналом.

Безопасность и стандарты

• Встроенная функция STO (Safe Torque Off) соответствует уровню SIL2 - позволяет полностью отключить крутящий момент двигателя при аварии
• ЭМС-фильтр класса C3 по EN 61800-3 - снижает помехи в промышленной сети
• Покрытие печатных плат - класс 3С2 по EN 60721-3-3 - повышает устойчивость к влаге и химическим воздействиям
• Соответствие требованиям к оборудованию для промышленных зон

Преимущества

• Встроенный рубильник исключает необходимость внешнего выключателя для отключения питания
• Тормозной прерыватель позволяет эффективно тормозить двигатель без внешних тормозных резисторов в маломощных системах
• Поддержка двух типов управления (скалярное и векторное) - универсальность для различных задач
• Гибкая система расширения через три слота - возможность адаптировать устройство под специфические нужды без замены всего преобразователя
• Защита IP55 и покрытие плат обеспечивают долгий срок службы даже в пыльных и влажных помещениях

Ограничения применения

• Не предназначена для работы вне диапазона температур –10…+50 C - при более низких температурах возможны отказы компонентов
• При работе выше +40 C мощность снижается - необходимо принудительное охлаждение
• Максимальная выходная частота 400 Гц ограничивает применение для сверхвысокоскоростных шпинделях (например, >24 000 об/мин)
• Нет встроенного Ethernet или PROFINET - для современных систем автоматизации потребуется внешний шлюз
• P-тип (11 кВт) имеет меньшую несущую частоту ШИМ (4 кГц) - возможен повышенный уровень шума в двигателе

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный старт и остановка предотвращают проскальзывание продуктов
• Вентиляция в цеху - регулировка оборотов в зависимости от температуры и влажности
• Насосная станция - экономия электроэнергии за счёт снижения оборотов при низком спросе
• Обработка металла: станок с ЧПУ - векторное управление обеспечивает точную скорость резания

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для тяжёлых пусков (например, дробилки), P-тип - для равномерных нагрузок (конвейеры, насосы)
• При монтаже оставьте минимум 10 см свободного пространства вокруг корпуса для теплоотвода
• Для длительной работы при температуре выше +35 C рекомендовано установить дополнительный вентилятор
• Настройка параметров доступна через кнопки на лицевой панели, внешние потенциометры или через Modbus - используйте программное обеспечение SE для удобной диагностики
• Проверяйте посадочные размеры перед установкой - габариты 223×289,4×475 мм требуют соответствующего шкафа или крепления
• При использовании энкодера или обратной связи - обязательно подключите опцию “векторное управление с обратной связью” в меню настроек
