Преобразователь частоты STV900H 7.5 кВт 400В. Кран/Подъемник | STV900U75N4H SE APC

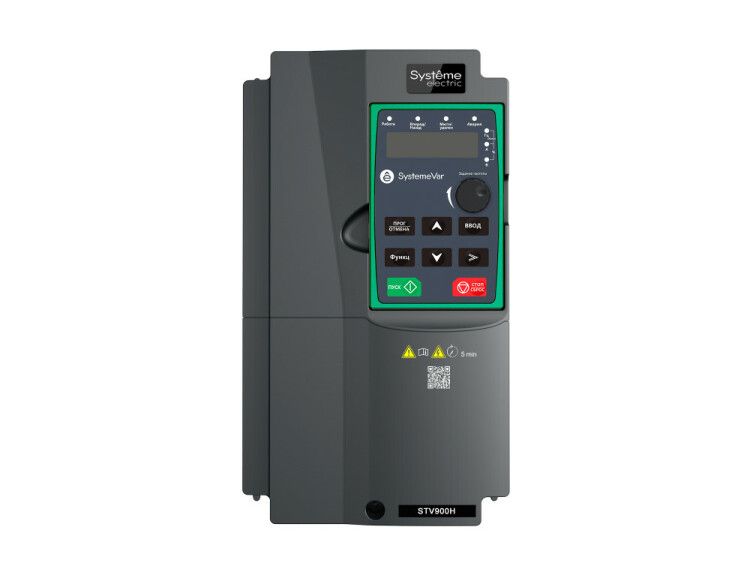

Преобразователь частоты STV900H 7.5 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента электродвигателя грузоподъёмных механизмов. Разработан для работы в сложных условиях эксплуатации, совмещает надёжную механическую конструкцию, встроенные функции безопасности и поддержку промышленных протоколов связи. Бренд Systeme Electric предлагает эту модель как часть серии SystemeVar, где STV900H 7.5 кВт 400В для крана/подъемника сочетает высокую перегрузочную способность и специализированные алгоритмы для кранового оборудования.

Назначение и область применения

Преобразователь частоты STV900H 7.5 кВт 400В для крана/подъемника предназначен для управления трёхфазными асинхронными двигателями в системах подъёма и перемещения грузов. Подходит для кранов, лебёдок, подъёмников, элеваторов и других механизмов, требующих плавного пуска, точной остановки и контроля момента на спуске. Особенно эффективен там, где важна безопасность и устойчивость при изменении нагрузки.

Технические характеристики

• Номинальная мощность: 7,5 кВт (G-тип - повышенная перегрузочная способность: 150% до 60 сек, 180% до 10 сек, 200% до 1 сек)
• Напряжение питания: 380–440 В переменного тока, 3 фазы (допуск +-15%/+10%)
• Выходной ток: 18,5 А
• Выходное напряжение: 400 В (регулируемое)
• Максимальная выходная частота: 400 Гц
• Частота ШИМ: 8 кГц
• Количество фаз: 3
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначена для установки во влажной среде без корпуса
• Встроенная система торможения: да - позволяет контролировать тормозной момент без внешних компонентов
• Функция безопасности: STO (Safe Torque Off) - немедленное отключение крутящего момента при аварийном сигнале
• Аналоговые порты: 2 входа / 1 выход
• Цифровые входы: 6
• Цифровые выходы: 2
• Интерфейсы связи: Modbus RTU через RS-485 (1 канал)
• Способы задания параметров: ручная настройка на панели, дистанционно через контакты, через Modbus
• Допустимое отклонение частоты сети: 0,05%
• Габариты: 146×192×256 мм
• Вес: 3 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 7.5 кВт 400В для крана/подъемника совместим с большинством трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Для монтажа требуется свободное место с хорошей вентиляцией - устройство не имеет собственной защиты от пыли и влаги (IP20), поэтому рекомендуется устанавливать внутри шкафа управления. Монтаж выполняется на DIN-рейку или с помощью крепёжных отверстий на боковой поверхности. Подключение силовых проводов - к клеммам L1/L2/L3 (ввод) и U/V/W (вывод). Управление осуществляется через цифровые входы (например, START/STOP) и аналоговый сигнал (0–10 В или 4–20 мА) для изменения частоты. Обязательно подключить заземление.

Безопасность и стандарты

Преобразователь частоты STV900H 7.5 кВт 400В для крана/подъемника соответствует требованиям EN 61800-5-1 и EN 60204-1 для электрооборудования машин. Встроенная функция STO обеспечивает соответствие уровню SIL 3 по IEC 61508 - гарантирует отказобезопасное отключение крутящего момента при возникновении аварии. Отказ от механического тормоза возможен только при наличии вторичной системы безопасности.

Преимущества

• Встроенный тормозной модуль снижает стоимость системы - не нужен внешний тормозной резистор при малой энергии торможения
• Высокая перегрузочная способность G-типа позволяет уверенно запускать тяжёлые грузы даже при низком напряжении сети
• Поддержка Modbus RTU упрощает интеграцию в автоматизированные системы управления
• Функция управления тормозом позволяет точно синхронизировать работу электромагнитного тормоза с выходом частоты
• Узкий форм-фактор и малый вес (3 кг) позволяют экономить место в шкафах

Ограничения применения

• Не допускается установка вне закрытого шкафа - степень защиты IP20 исключает использование в сырых, пыльных или агрессивных средах
• Не предназначен для длительной работы на максимальной перегрузке - сверхнормативные режимы должны быть временными
• Отсутствуют встроенные фильтры EMI - при чувствительных устройствах рядом требуется внешняя фильтрация
• Не работает с однофазными двигателями или сетями ниже 380 В
• Требуется обязательное наличие внешнего выключателя для обслуживания - преобразователь не заменяет коммутирующий аппарат

Примеры использования

• Электрокраны на металлургических предприятиях - плавный подъём и опускание металлических слитков
• Лебёдки для подъёма материалов на стройплощадках - точная остановка при достижении верхней точки
• Подъёмники для обслуживания оборудования - управление скоростью по команде оператора через кнопки или HMI
• Автоматические системы хранения на складах - координированное движение по оси Z с использованием Modbus

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает обратное вращение двигателя
• Настройте параметры торможения (время затухания, уровень тормозного момента) под массу груза - слишком быстрое торможение вызывает удары в механизме
• Используйте аналоговый вход для подключения потенциометра - удобнее, чем ручная настройка на экране
• При работе в условиях колебаний напряжения (часто на объектах с большим потреблением) активируйте функцию автоматического восстановления после просадки
• Обязательно сохраните прошивку настройки через Modbus - при сбое питания все параметры сбросятся
• Проверяйте температуру окружающей среды - при +40C и выше необходимо принудительное охлаждение или снижение нагрузки
