Многофункциональный измерительный прибор PD666-3S4 380V 5A 3ф 96x96 светодиод. дисплей RS485 | 765094 CHINT

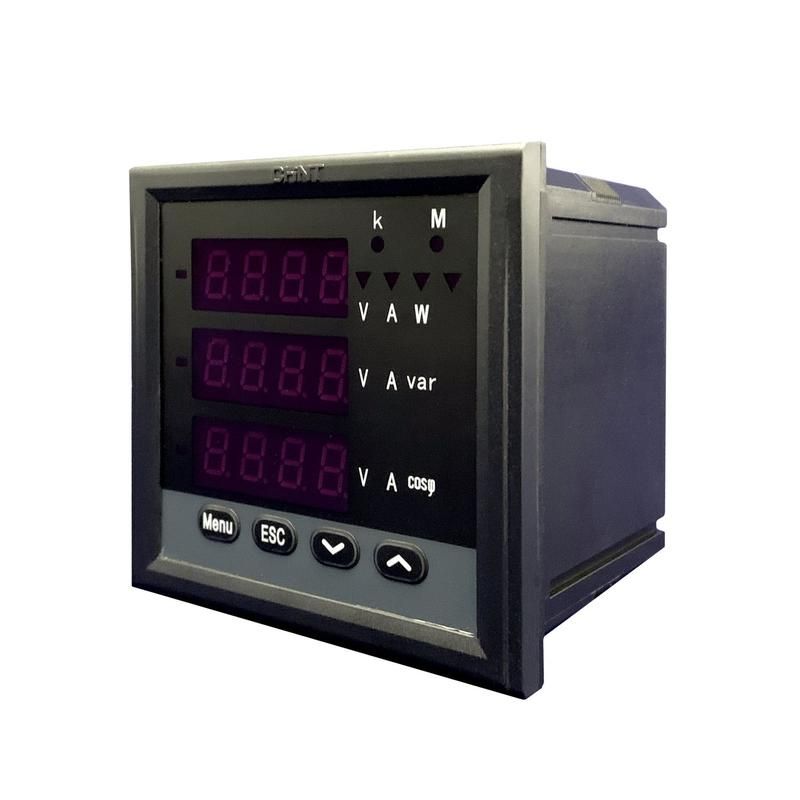

Многофункциональный измерительный прибор CHINT PD666-3S4 - компактное устройство для точного контроля электроэнергии в трёхфазных сетях 380 В. Он измеряет ток, напряжение, мощность, частоту и энергию, выводя данные на яркий LED-дисплей и передавая их через RS-485. Подходит для автоматизации, учёта энергопотребления и диагностики оборудования в промышленных системах.

Назначение и область применения

Многофункциональный измерительный прибор CHINT PD666-3S4 предназначен для постоянного мониторинга параметров трёхфазной электросети. Устройство заменяет несколько однofункциональных приборов - амперметра, вольтметра, ваттметра и счетчика энергии - в одном корпусе размером 96×96 мм. Применяется в цепях с напряжением до 380 В и током до 5 А, где требуется сбор данных для управления, учета или защиты.

• Автоматизированные системы управления (SCADA, HMI)
• Электрощитовые помещения на заводах, в котельных, на насосных станциях
• Контроль качества электроэнергии и балансировки нагрузки
• Учёт активной и реактивной энергии для расчетов оплаты

Технические характеристики

• Тип питания: 380 В переменного тока, 3 фазы
• Номинальный ток: 5 А (через внешние трансформаторы тока)
• Дисплей: LED, крупные цифры, хорошая видимость в условиях слабого освещения
• Измеряемые параметры: ток каждой фазы, напряжение между фазами, активная мощность, реактивная мощность, коэффициент мощности, частота, положительная и отрицательная активная энергия, четырёхквадрантная реактивная энергия
• Интерфейс связи: RS-485, протокол Modbus RTU
• Настройка: программирование коэффициента трансформации, адреса устройства, скорости передачи данных, типа сети (TN-S, TT и др.)
• Габариты: 96 × 96 мм, установка в щиты по стандарту DIN

Совместимость и монтаж

Многофункциональный измерительный прибор CHINT PD666-3S4 устанавливается в шкафы управления с помощью стандартного крепления 96×96 мм. Для работы требуются внешние трансформаторы тока (ТТ) с выходом 5 А - сам прибор не рассчитан на прямое подключение к силовым проводникам. Клеммы для подключения напряжения и тока вынесены на тыльную сторону, что упрощает монтаж в плотном щите.

• Подключаются три фазы L1, L2, L3 и нейтраль N
• Токовые входы - через ТТ с коэффициентом 50/5, 100/5 и выше; параметр настраивается в меню
• RS-485 подключается двумя проводами A/B - полярность важна
• Работает при температуре от -10C до +55C, допускается влажность до 95%

Безопасность и стандарты

Прибор соответствует требованиям безопасности для электронных устройств в промышленных условиях. Хотя явного указания на класс защиты IP или сертификаты в данных нет, корпус выполнен из прочного пластика, а внутренняя плата защищена от перегрузок и помех. Рекомендуется использовать в соответствии с правилами ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Замена нескольких приборов одним устройством - экономия места в щите
• Яркий LED-дисплей показывает все основные параметры сразу, без переключений
• Modbus RTU позволяет легко интегрировать в существующие SCADA-системы
• Программируемые параметры дают гибкость при работе с различными ТТ и сетями
• Измерение четырёхквадрантной реактивной энергии важно для учёта в промышленных объектах с большими индуктивными нагрузками

Ограничения применения

• Не работает без внешних трансформаторов тока - нельзя подключать напрямую к проводам >5 А
• Не имеет встроенного источника питания - питание только от измеряемой сети 380 В
• Не предназначено для наружной установки - отсутствует защита от пыли и воды
• Не поддерживает Ethernet, Wi-Fi или другие современные протоколы - только RS-485
• Не является счётчиком тарифного типа - не делит время на тарифы T1/T2/T3

Примеры использования

• На конвейере в пищевой промышленности: контролирует потребление энергии двигателей и сигнализирует о перегрузках
• В распределительном щите ТЭЦ: собирает данные по реактивной мощности для регулировки компенсации
• На насосной станции: регистрирует изменения частоты и мощности при запуске/остановке насосов
• В системе энергоаудита: передаёт данные в центральный сервер через модем RS-485/USB

Практические советы

• Перед первым запуском обязательно настройте коэффициент трансформации ТТ - неверная настройка исказит все значения
• При использовании длинных линий RS-485 (более 500 м) используйте терминирующие резисторы 120 Ом на концах шины
• Частота передачи данных по умолчанию - 9600 бод. Если возникают ошибки связи, попробуйте 19200 или 4800
• Для удобства обслуживания отметьте на корпусе текущий адрес устройства и скорость порта
• Проверяйте фазировку при подключении - если напряжения подключены не в порядке L1-L2-L3, результаты могут быть некорректны
