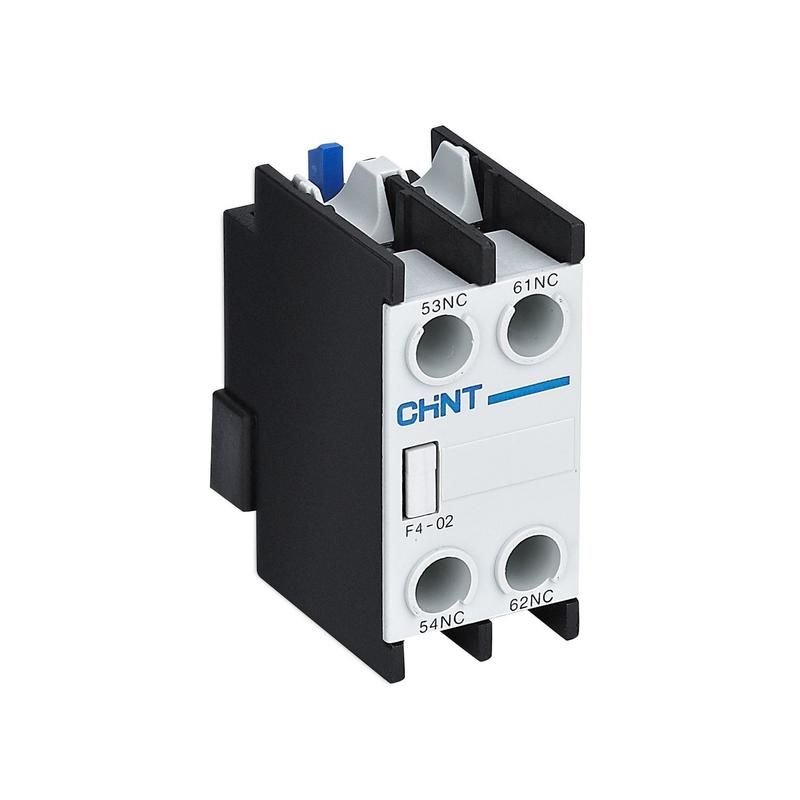

Приставка дополнительных контактов F4-02 для NC1, NC2 (2 НЗ) CHINT 257020

Приставка дополнительные контакты F4-02 к контактору NC1 и NC2 (R) от бренда CHINT - это модульный компонент, расширяющий функциональность контакторов серии NC за счёт добавления двух нормально замкнутых контактов. Артикул 257020 предназначен для использования в системах управления, где требуется надёжная коммутация сигналов контроля и безопасности.

Назначение и область применения

Приставка дополнительные контакты F4-02 к контактору NC1 и NC2 (R) используется для передачи сигнала состояния контактора в цепи управления, автоматики или защиты. Она позволяет, например, включить индикацию работы, заблокировать другую цепь при включенном контакторе или обеспечить взаимную блокировку между устройствами. Применяется в панелях управления станков, конвейеров, насосных системах и других промышленных объектах, где используются контакторы NC1 и NC2.

Технические характеристики

• Тип контактов: 2 нормально замкнутых (НЗ)
• Количество переключающих контактов: 0 - только НЗ, без нормально открытых
• Способ монтажа: фронтальная установка на корпус контактора
• Тип подключения: винтовые зажимы для проводов
• Совместимость: исключительно с контактными группами контакторов NC1 и NC2 (R) от CHINT

Совместимость и монтаж

Приставка дополнительные контакты F4-02 к контактору NC1 и NC2 (R) устанавливается только на контакторы серии NC1 и NC2 (R) от CHINT. Монтаж выполняется фронтально - модуль плотно защёлкивается на переднюю часть контактора без инструментов. Подключение осуществляется через винтовые клеммы: зачищенные концы проводов вставляются в гнёзда и затягиваются отверткой. Убедитесь, что контактор выключен и обесточен перед установкой. Не совместима с другими сериями контакторов, даже аналогичного размера.

Преимущества

• Увеличивает функциональность базового контактора без замены всего устройства
• Минимальная нагрузка на цепь управления - идеальна для слаботочных сигналов
• Интегрированная конструкция снижает риск ошибок при сборке
• Стандартный интерфейс монтажа - совпадает с оригинальной конструкцией CHINT

Ограничения применения

• Не предназначена для коммутации силовых токов - работает только в цепях управления (до 5 A, 250 V AC)
• Поддерживает только нормально замкнутые контакты; нельзя получить NO-контакты
• Работает только с контактами NC1 и NC2 (R); не подойдёт для других брендов или моделей
• Не имеет защиты от внешних воздействий - требует установки внутри щита

Примеры использования

• Индикация включения двигателя: НЗ-контакт подключён к лампе, которая гаснет при активации контактора
• Блокировка старта второго оборудования: второй контактор не включится, пока первый остаётся в рабочем состоянии
• Сигнал аварии в PLC: при отключении контактора замыкается цепь, отправляющая сигнал остановки системы

Практические советы

• Перед установкой проверьте, что контактор NC1/NC2 (R) имеет свободное место для фронтальной приставки - некоторые модели уже оснащены встроенными контактами
• Используйте провода сечением до 2,5 мм2 - более толстые не войдут в клеммы
• После монтажа протестируйте работу контактов мультиметром в режиме прозвонки - убедитесь, что НЗ-контакты действительно замкнуты при отключённом контакторе
• Артикул 257020 - единственный вариант для этой модели; другие номера из серии NC Аксессуары не подходят
