Приставка контактная лицевой установки 2НО ПКЛ-02 | 22171DEK DEKraft APC

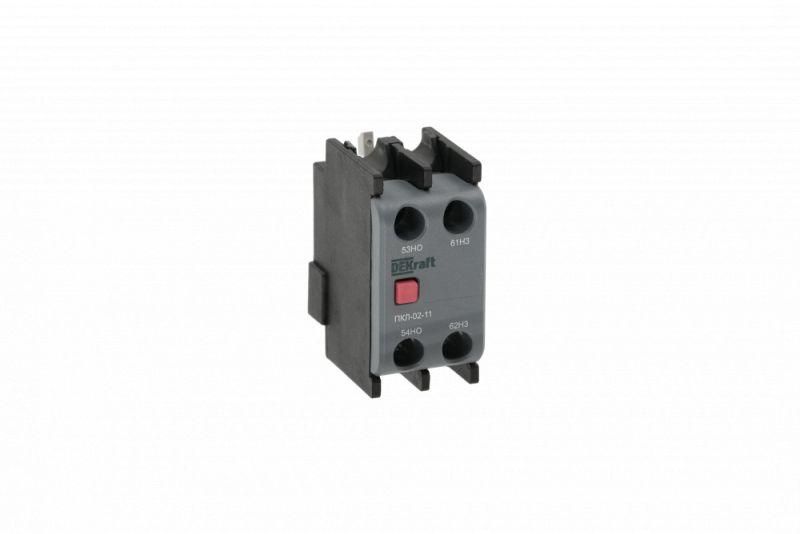

Приставка контактная лицевой установки 2 нормально открытых контакта ПКЛ-02 от DEKraft - устройство для расширения функционала контакторов путём добавления двух вспомогательных контактов. Подходит для монтажа на контакторы серии КМ-102 и совместима с аналогичными моделями других производителей. Артикул 22171dek.

Назначение и область применения

Приставка контактная ПКЛ-02 используется для увеличения числа вспомогательных контактов у контакторов. Это необходимо, когда требуется передать сигнал управления, состояние включения/выключения или обеспечить блокировку в цепях автоматизации. Применяется в системах управления станками, конвейерами, насосами, вентиляцией и другим промышленным оборудованием.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО)
• Номинальный рабочий ток: 10 А при напряжении 230 В переменного тока (AC-15)
• Максимальное номинальное напряжение: до 690 В
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцами и крупной пыли, не герметична
• Способ монтажа: фронтальная (лицевая) установка
• Гарантийный срок: 3 года (36 месяцев)

Совместимость и монтаж

Приставка ПКЛ-02 механически соединяется с контакторами через защёлку. Совместима с контактными аппаратами серии КМ-102 от DEKraft. Также может использоваться с другими контакторами, имеющими соответствующую посадочную площадку и тип крепления. Установка выполняется с лицевой стороны корпуса контактора - не требует демонтажа устройства из щита. Для надёжного соединения убедитесь, что контактная группа контактора имеет соответствующий штыревой механизм для зацепления приставки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных устройств в промышленном применении. Номинальные параметры рассчитаны на работу в соответствии с международными стандартами IEC 60947-5-1. Степень защиты IP20 исключает использование во влажных средах или местах с риском попадания воды и мелкой пыли.

Преимущества

• Увеличивает количество доступных вспомогательных контактов без замены основного контактора
• Быстрая установка и снятие благодаря механизму защёлки
• Высокая надёжность контактов при нагрузках до 10 А
• Поддерживает работу при высоких напряжениях до 690 В
• Долгий гарантийный срок - 3 года

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды - IP20 недостаточно для таких условий
• Не совместим с контактными аппаратами, не имеющими стандартизированной посадочной поверхности для приставок типа ПКЛ-02
• Рабочий ток ограничен 10 А - нельзя использовать для управления мощными нагрузками выше этого значения
• Не рекомендуется для частых операций переключения свыше 1200 раз в час - возможен быстрый износ контактов

Примеры использования

• Добавление сигнализации состояния включения двигателя в пульт управления
• Обеспечение взаимоблокировки двух контакторов в схеме реверса
• Передача сигнала «работает» в систему сбора данных или PLC
• Автоматическое отключение вспомогательных цепей при аварийной остановке

Практические советы

• Перед установкой проверьте соответствие посадочных габаритов контактора и приставки - даже одинаковые модели разных серий могут отличаться
• Затягивайте винтовые зажимы усилием, достаточным для плотного контакта, но без перегрузки - повреждение пластиковой части возможно
• Если планируете использовать приставку в условиях вибраций, дополнительно закрепите её провода хомутиками
• Для контроля работоспособности после монтажа используйте тестер на бесперебойность цепи - особенно важно при работе с безопасностными контурами
• Артикул 22171dek - единственный номер для заказа этой конкретной версии приставки ПКЛ-02 с двумя НО контактами
