Приставка контактная ПКЛ-11 УХЛ4 В (1з+1р) Кашин 100010110ВВ000000000 КашинЗЭА

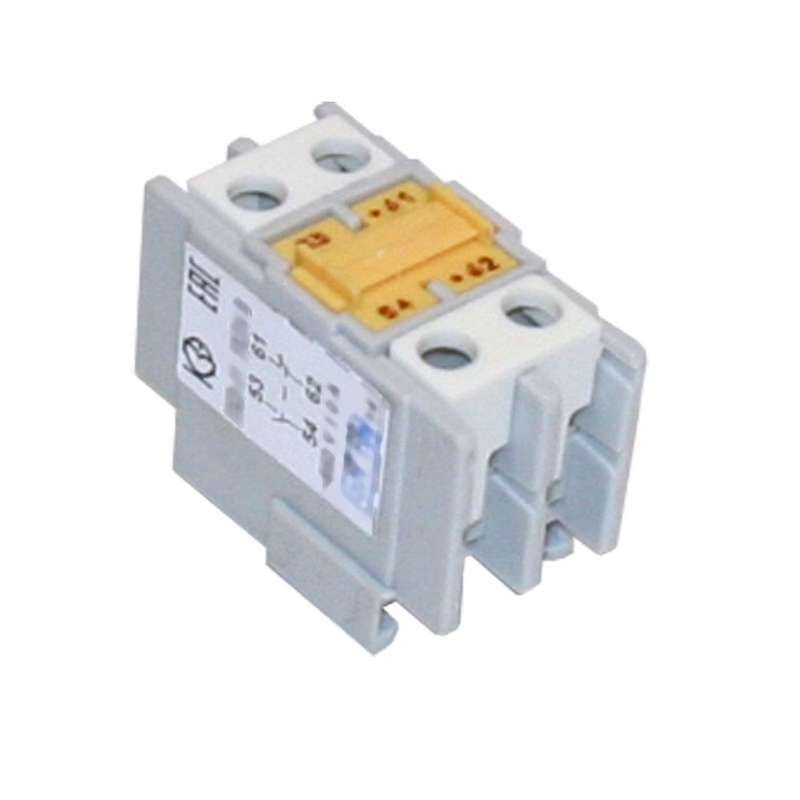

Приставка контактная ПКЛ-11 УХЛ4 В (1з+1р) от КЗЭА г.Кашин - это вспомогательное устройство для расширения числа контактов у контакторов и пускателей. Она позволяет передавать сигналы управления или индикации в цепях низкого тока, сохраняя совместимость с оборудованием серий ПМ12, ПМ12К и ПМЛ. Монтируется непосредственно на верхнюю часть аппарата, не требует дополнительного места.

Назначение и область применения

Приставка контактная ПКЛ-11 УХЛ4 В (1з+1р) используется для добавления одного нормально замкнутого (НЗ) и одного нормально открытого (НО) контакта к основному коммутационному аппарату - например, контактору или пускателю. Это необходимо, когда требуется передать информацию о состоянии аппарата (включено/выключено) в систему управления, сигнализацию или автоматику, не нагружая основную силовую цепь.

Подходит для установки на контакторы и пускатели серий ПМ12, ПМ12К и ПМЛ с номинальным током от 12 до 63 А. Применяется в системах управления станками, конвейерами, насосными установками, вентиляцией и другим промышленным оборудованием.

Технические характеристики

• Напряжение: 380 В переменного тока
• Номинальный ток: 12 А
• Род тока: Переменный
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Количество контактов: 1 НЗ (нормально замкнутый) + 1 НО (нормально открытый)
• Способ монтажа: На аппарат (не самостоятельное устройство)
• Тип подключения: Винтовые зажимы
• Исполнение: Монтаж сверху - устанавливается прямо на верхнюю часть корпуса контактора
• Количество переключающих контактов: 0 - не управляет самой нагрузкой
• Количество переключателей сигнала неисправности: 0 - не имеет функции диагностики отказов

Совместимость и монтаж

Приставка контактная ПКЛ-11 УХЛ4 В (1з+1р) совместима только с контактными аппаратами серий ПМ12, ПМ12К и ПМЛ. Установка возможна только на нереверсивные устройства - по одному модулю на один контактор. Для реверсивных схем (два контактора) требуется две приставки - одна на каждый.

Монтаж выполняется сверху: приставка фиксируется на специальные направляющие на верхней части корпуса контактора. Подключение проводов - через винтовые зажимы. Не требует инструментов кроме отвертки. После установки механическая связь обеспечивает синхронное срабатывание контактов с основным аппаратом.

Безопасность и стандарты

Приставка соответствует требованиям ГОСТ Р 50030.4.1–2019 (IEC 60947-4-1) для низковольтных коммутационных аппаратов. Климатическое исполнение УХЛ4 гарантирует надёжную работу в условиях холодного и влажного климата, что делает её пригодной для использования в неотапливаемых помещениях, на объектах вне помещений и в промышленных зонах с высокой влажностью.

Преимущества

• Не занимает дополнительного места - монтируется прямо на существующий аппарат
• Обеспечивает точную синхронизацию с основным контактором - контакты работают одновременно с его состоянием
• Простое винтовое подключение - не требует пайки или быстроразъёмных соединений
• Высокая надёжность за счёт жесткой механической связи с базовым устройством
• Совместима с широким спектром популярных контакторов ПМ12 и аналогов

Ограничения применения

• Не подходит для установки на контакторы других серий (например, ПМE, ЛК, ABB, Schneider) - несовместима по форме и креплению
• Не предназначен для работы с токами выше 12 А - превышение может вызвать оплавление контактов
• Не имеет защиты от перегрузок или коротких замыканий - рассчитана только на вспомогательные цепи
• Не поддерживает функции аварийной сигнализации - не содержит контактов для указания отказа
• Не рекомендуется использовать в средах с постоянными ударными нагрузками или вибрациями без дополнительной фиксации

Примеры использования

• Подключение индикатора “включен” к контактору на станке - световой индикатор горит, когда ПКЛ-11 получает сигнал от замкнутого НО контакта
• Передача сигнала “отключено” в PLC - НЗ контакт приставки размыкается при отключении контактора, формируя входной сигнал для контроллера
• Автоматическая блокировка в реверсивной схеме - два экземпляра ПКЛ-11 используются для взаимоблокировки двух контакторов
• Сигнализация положения пускателя в системе управления лифтом или эскалатором

Практические советы

• Проверьте тип контактора перед покупкой - ПКЛ-11 УХЛ4 В (1з+1р) подходит только для ПМ12, ПМ12К и ПМЛ
• При монтаже убедитесь, что приставка плотно защёлкнулась - слабый контакт может привести к ложным срабатываниям
• Используйте провода с сечением не более 2,5 мм2 - винтовые зажимы не рассчитаны на большие сечения
• Для реверсивных схем всегда используйте две приставки - одну на каждый контактор
• Не применяйте в качестве главного выключающего элемента - она служит только для контроля и сигнализации
• При работе в условиях частых включений проверяйте состояние контактов каждые 6–12 месяцев - износ возможен при высоких циклических нагрузках
