Приставка выдержки времени ПВН-11 ( включение 0,1-30 сек) 1з+1р - SQ0708-0032 TDM

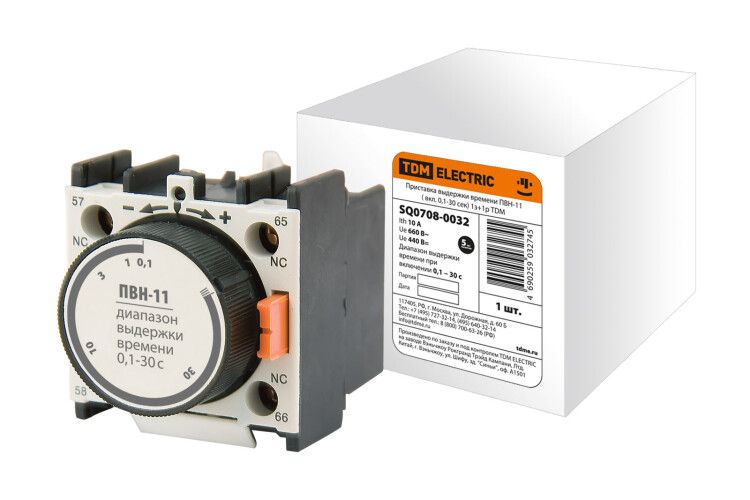

Приставка выдержки времени ПВН-11 (включение 0,1–30 секунд) 1з+1р от TDM ELECTRIC - устройство для создания временной задержки при включении вспомогательных цепей. Подходит для установки на контакторы КМН и КТН, обеспечивает точную регулировку времени от 0,1 до 30 секунд с одним нормально замкнутым и одним нормально разомкнутым контактом.

Назначение и область применения

Приставка выдержки времени ПВН-11 используется для того, чтобы добавить задержку при включении в цепях управления. Например, она позволяет включить оборудование через несколько секунд после подачи напряжения - это полезно при запуске двигателей, компрессоров или других устройств, которым нужна мягкая нагрузка.

Устройство совместимо с контактными аппаратами серий КМН и КТН. Его устанавливают вместо или дополнительно к контактным приставкам, чтобы расширить функциональность контактора без замены всего устройства.

Технические характеристики

• Временная задержка: от 0,1 до 30 секунд - регулируется вручную, шаг составляет десятые доли секунды;
• Тип действия: задержка при включении - контакты меняют состояние спустя установленный интервал после подачи питания;
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО);
• Переключающие контакты отсутствуют - устройство не имеет перекидного контакта;
• Принцип работы: пневматический - задержка достигается за счёт медленного перемещения поршня в воздушной камере;
• Электрический класс: предназначен для работы в цепях управления постоянного или переменного тока малой мощности.

Совместимость и монтаж

Приставка ПВН-11 монтируется на переднюю панель контакторов КМН и КТН. Для установки требуется совпадение посадочных габаритов - стандартная фиксация через штыревые соединения. Убедитесь, что ваш контактор имеет свободное место под приставку - обычно это слева или справа от основных контактов.

Подключение проводов осуществляется к клеммам на корпусе приставки. Максимальная коммутируемая мощность контактов указана производителем для цепей управления - не используйте её для силовой нагрузки.

Безопасность и стандарты

Производитель TDM ELECTRIC соответствует требованиям ГОСТ Р МЭК 60947-5-1 для устройств управления. Приставка не содержит взрывозащищённых элементов и не предназначена для опасных зон. Работает в условиях обычной промышленной среды - без повышенной влажности, масла и агрессивных паров.

Преимущества

• Простая механическая конструкция - надёжна, не требует внешнего питания;
• Не чувствительна к скачкам напряжения - работает даже при колебаниях сети;
• Лёгкая регулировка времени - поворотный механизм доступен без инструментов;
• Интегрируется в существующую систему без доработки схемы управления;
• Низкая стоимость по сравнению с электронными аналогами.

Ограничения применения

• Не подходит для задержки при отключении - только при включении;
• Точность +-10% - не рекомендовано применять там, где требуется высокая точность (например, в автоматических линиях с жёсткими временными циклами);
• Чувствителен к температуре ниже –10C и выше +55C - возможны изменения времени задержки;
• Не допускается установка в местах с сильной вибрацией - может вызвать смещение внутренних деталей;
• Не использовать в помещениях с высокой запылённостью или попаданием воды - степень защиты IP20.

Примеры использования

• Запуск вентилятора через 5 секунд после включения насоса - предотвращает одновременную нагрузку на сеть;
• Выдержка перед включением сигнализации после старта станка - даёт время на проверку положения механизма;
• Плавный запуск конвейера с паузой между включением двигателя и подачей материала;
• Задержка включения светового оповещения после активации кнопки «Старт» на пульте управления.

Практические советы

• Перед установкой проверьте, что контактор КМН или КТН имеет свободное место под приставку - габариты должны точно совпадать;
• Настройку времени выполняйте при питании - вращайте регулятор до нужного значения, наблюдая за реакцией контактов;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую изоляцию;
• Если требуется более длительная задержка (до 180 с), выбирайте другие модели серии ПВН - ПВН-11 ограничен 30 секундами;
• При долгой эксплуатации периодически проверяйте герметичность корпуса - пыль внутри снижает точность работы.
