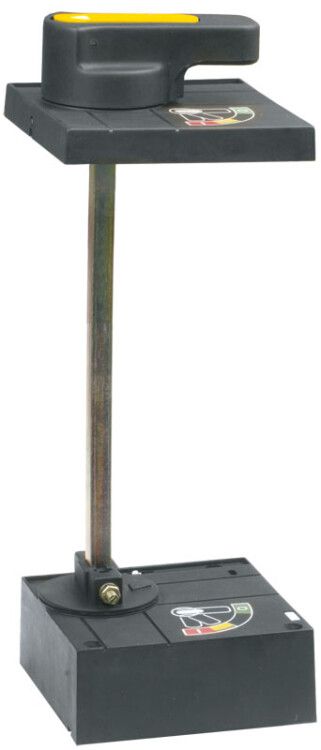

Привод поворотный ручной ПРП-1 к ВА 88-37А KARAT IEK SVA40D-PRP-1-1

Привод ручной ПРП-1 400A для ВА88-37 - это механический элемент, позволяющий управлять автоматическим выключателем ВА88-37 издалека, например, через дверцу щита, не открывая её. Бренд IEK (ИЭК) предлагает этот привод в серии KARAT как надёжное решение для частых операций в условиях промышленного оборудования.

Назначение и область применения

Привод ручной ПРП-1 400A для ВА88-37 используется для перевода в положение «вкл/выкл» автоматического выключателя ВА88-37 без физического доступа к самому аппарату. Он преобразует вращательное движение рукоятки в поступательное перемещение штока выключателя. Подходит для установки на дверях распределительных устройств, щитов и шкафов, где требуется безопасное и удобное управление силовым оборудованием. Часто применяется на станках, конвейерах, системах освещения и других объектах с высокой частотой переключений.

Технические характеристики

• Тип привода: ручной, поворотный
• Максимальный ток совместимости: 400 А (соответствует номиналу ВА88-37)
• Тип тока: переменный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запылённость
• Цвет корпуса: черный
• Совместимость: да, специально разработан для выключателей серии ВА88-37

Совместимость и монтаж

Привод ручной ПРП-1 400A для ВА88-37 устанавливается исключительно на выключатели ВА88-37. Монтируется либо прямо на корпус выключателя, либо на дверцу щита - в зависимости от проектного решения. Для монтажа необходимо совпадение посадочного фланца и расположения крепёжных отверстий. Настройка осуществляется путём точного выравнивания выходного вала привода с рычагом выключателя. После установки проверьте свободный ход и отсутствие заеданий при повороте рукоятки.

Безопасность и стандарты

Привод соответствует требованиям ГОСТ Р 50030.2 и обеспечивает механическую изоляцию между оператором и токоведущими частями. Климатическое исполнение УХЛ3 позволяет использовать его в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны. Нет сертификатов взрывозащиты - применение в опасных зонах запрещено.

Преимущества

• Простая и долговечная механическая конструкция - нет электроники, что снижает риск отказа
• Не требует внешнего питания
• Обеспечивает четкую визуальную индикацию положения выключателя через рукоятку
• Защищает персонал от случайного контакта с токоведущими частями при работе через дверь
• Стандартная совместимость с популярными моделями ВА88-37 от IEK

Ограничения применения

• Не подходит для автоматических выключателей других серий - даже аналогичных по току
• Не предназначена для работы в условиях постоянного воздействия воды, масла или агрессивных паров
• Запрещено использование во взрывоопасных средах (не имеет взрывозащиты)
• Не рекомендуется для частого ручного управления более 10–15 раз в час - возможен быстрый износ механики

Примеры использования

• Управление питанием станка через дверцу электрошкафа на производстве
• Выключение группы светильников в цеху без открытия щита
• Автоматизация процесса отключения при аварии - оператор действует из безопасной зоны
• Подключение/отключение конвейерной линии в пищевой промышленности

Практические советы

• Проверяйте соответствие модели привода именно ВА88-37 - другие выключатели имеют другую геометрию штока
• При монтаже на дверь используйте жесткую раму - слабая конструкция вызывает люфт и некорректное срабатывание
• Не затягивайте крепления слишком сильно - это может деформировать пластиковые детали привода
• Регулярно смазывайте ось рукоятки графитовой смазкой - предотвращает заедание в пыльной среде
• Если привод установлен на двери, убедитесь, что угол поворота рукоятки (обычно 90°) полностью соответствует ходу выключателя - иначе он не включится/выключится
