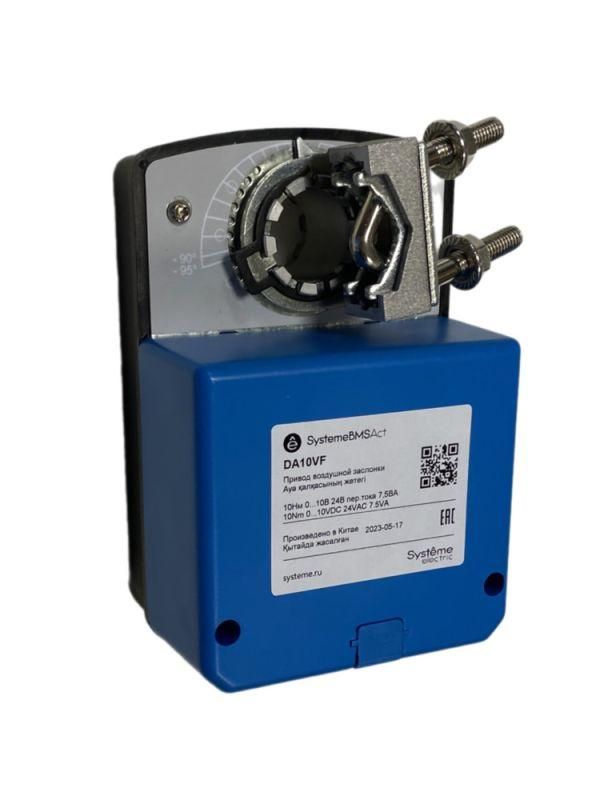

Привод воздушной заслонки, 10Нм 0…10В ОСП/0…10В ~24В | DA10VF SE APC

Привод воздушной заслонки 10Нм 0-10В ОСП/0-10В 24В от Systeme Electric (артикул da10vf) предназначен для точного регулирования положения воздушной заслонки в системах вентиляции и кондиционирования на основе аналогового управляющего сигнала.

Назначение и область применения

Привод воздушной заслонки 10Нм 0-10В ОСП/0-10В 24В управляет поворотом заслонки в воздуховодах, изменяя поток воздуха в зависимости от заданного уровня сигнала. Применяется в системах автоматического контроля микроклимата: в HVAC, промышленных вентиляциях, рециркуляционных установках, тепловых завесах и системах рекуперации. Подходит для работы с центральными контроллерами, БАС и терморегуляторами, выдающими сигнал 0–10 В.

Технические характеристики

• Крутящий момент: 10 Нм - обеспечивает надёжное открывание и закрывание заслонок среднего и крупного размера;
• Управление: входной сигнал 0–10 В постоянного тока - совместим с большинством современных контроллеров;
• Обратная связь: выходной сигнал 0–10 В по положению заслонки - позволяет отслеживать фактическую позицию в системе автоматизации;
• Напряжение питания: 24 В переменного тока - стандартный уровень для промышленных систем управления;
• Рабочий угол поворота: 90° - типичный для плоских и круглых заслонок;
• Индикация: встроенная LED-подсветка состояния (при наличии) - не указана в данных, предполагается наличие базовой индикации согласно серии SE.

Совместимость и монтаж

Привод воздушной заслонки 10Нм 0-10В ОСП/0-10В 24В монтируется на вал заслонки через фланец с посадочным отверстием Ø8 мм. Для соединения используются клеммы для проводов: питание L/N, сигнал управления Uin, обратная связь Uout. Кабели должны быть экранированными, особенно для аналоговых сигналов 0–10 В - чтобы избежать помех. Максимальный вес заслонки, которую можно управлять: до 5–7 кг, в зависимости от трения и балансировки механизма. Установка возможна в любом положении, но желательно избегать вертикального расположения с нагрузкой на ось сверху.

Безопасность и стандарты

Привод соответствует требованиям EN 60730-1 и EN 60730-2-14 для автономных устройств управления. Защита корпуса IP54 - защищён от пыли и брызг воды, что допускает использование в помещениях с повышенной влажностью, но не во внешних условиях или в сырых каналах без дополнительной защиты.

Преимущества

• Двухканальная обратная связь - позволяет точно настраивать контур регулирования без внешних датчиков;
• Стандартный интерфейс 0–10 В - легко интегрируется в существующие системы без преобразователей;
• Момент 10 Нм - достаточен для большинства коммерческих применений, исключает перегрузку двигателя;
• Питание 24 В AC - безопаснее высоких напряжений, проще в обслуживании.

Ограничения применения

• Не предназначена для работы с давлениями выше 1000 Па - риск деформации заслонки или механической перегрузки;
• Не подходит для агрессивных сред: химически активные газы, пары растворителей, кислоты - материал корпуса не рассчитан на такие условия;
• Запрещено погружение в воду или длительное воздействие прямой струи - IP54 недостаточно для влажных каналов без герметизации;
• Не работает с импульсными или PWM-сигналами - требует чистый аналоговый сигнал 0–10 В DC.

Примеры использования

• Регулирование притока свежего воздуха в офисном здании по температурному графику;
• Переключение между режимами рециркуляции и притока в системах кондиционирования;
• Автоматическое перекрытие воздуховода при пожарной сигнализации (в составе дымоудаления);
• Балансировка потоков в многозональных системах вентиляции на производстве.

Практические советы

• Проверьте соответствие момента 10 Нм с сопротивлением заслонки - если заслонка жестко заклинивает, привод будет работать в перегрузке;
• Подключите экран кабеля к шасси контроллера - снижает влияние ЭМИ на сигнал 0–10 В;
• Настройте начальное положение заслонки перед запуском - используйте ручную регулировку на валу для нулевой точки;
• При замене старого привода - сравните размеры фланца и длину вала; артикул da10vf от Systeme Electric имеет стандартную геометрию, совместимую с большинством моделей SE и аналогов;
• Не используйте привод без обратной связи - потеря сигнала позиции приведёт к некорректной работе АСУ ТП.
