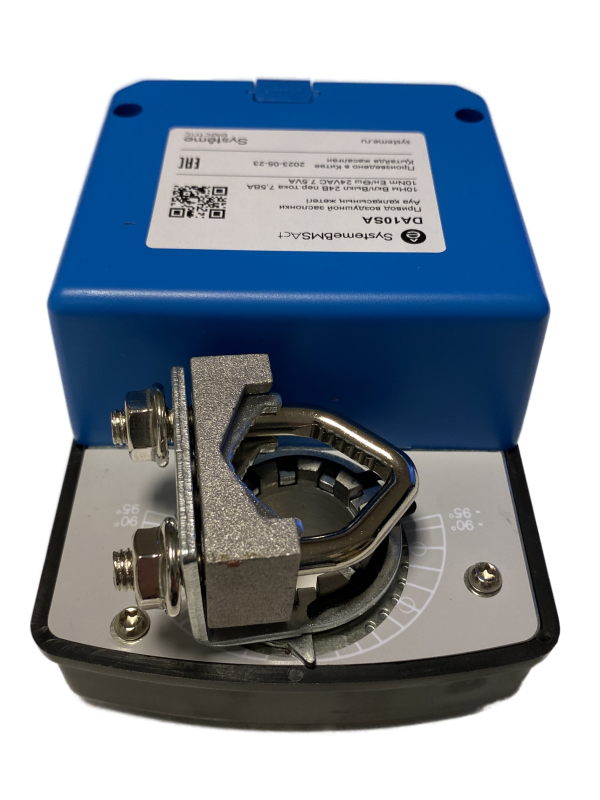

Привод воздушной заслонки SE 10 Нм 2-поз 1к.выкл 24 В AC Systeme Electric DA10SA

Привод воздушной заслонки Systeme Electric DA10SA предназначен для точечного управления положением заслонки в системах вентиляции и кондиционирования. Крутящий момент 10 Нм и двухпозиционное управление делают его надёжным решением для автоматического переключения между «открыто» и «закрыто». Привод работает от сети 24 В переменного тока и оснащён одним концевым выключателем для сигнализации положения.

Назначение и область применения

Привод воздушной заслонки Systeme Electric DA10SA используется для автоматического открывания и закрывания воздуховодных заслонок в системах вентиляции, кондиционирования и пожарной безопасности. Подходит для установки на прямоугольные и круглые каналы, где требуется жёсткое позиционирование - например, при переключении режимов «работа/останов» или срабатывании дымоудаления. Не предназначен для регулирования потока воздуха в промежуточных положениях - только два фиксированных состояния.

Технические характеристики

• Крутящий момент: 10 Нм - достаточен для преодоления сопротивления в большинстве стандартных воздуховодов до 800×500 мм
• Тип управления: 2-позиционный - включение/выключение, без плавного регулирования
• Напряжение питания: 24 В переменного тока (AC) - совместим с контроллерами и трансформаторами промышленного уровня
• Выходной элемент: один концевой выключатель - замыкает цепь при достижении крайнего положения (открыто или закрыто)
• Рабочий угол поворота: 90° - соответствует стандартному ходу заслонок
• Максимальная частота включения: не указана - рекомендуется не более 10–15 циклов в час для продления срока службы

Совместимость и монтаж

Привод Systeme Electric DA10SA устанавливается на вал заслонки через адаптерную муфту. Диаметр вала заслонки должен составлять 8–12 мм - проверьте соответствие перед монтажом. Корпус имеет крепёжные отверстия под болты M4. Монтаж допускается в вертикальном и горизонтальном положении. Кабельный вход - G½, с возможностью подключения гофрированной трубки. Для подключения используйте провода сечением 0,5–1,5 мм2. Концевой выключатель требует подключения к цепи контроля положения - например, в PLC или реле аварийной сигнализации.

Безопасность и стандарты

Привод воздушной заслонки DA10SA соответствует требованиям EN 60730-1 и EN 60730-2-14 - класс защиты II (двойная изоляция). Не содержит свинца и других запрещённых веществ согласно RoHS. Работает в температурном диапазоне +5…+50 C. Не предназначен для установки во взрывоопасных средах.

Преимущества

• Простая конструкция - минимум деталей, высокая отказоустойчивость
• Стандартное напряжение 24 В AC - безопаснее и проще в интеграции, чем 230 В
• Один концевой выключатель обеспечивает однозначную обратную связь - легко интегрируется в системы АУК
• Известный бренд Systeme Electric - гарантия качества сборки и долговечности компонентов

Ограничения применения

• Не поддерживает плавное регулирование - нельзя использовать для дросселирования потока
• Нет функции ручного управления - при отключении электроэнергии заслонка остаётся в последнем положении
• Не рассчитан на работу при температурах ниже +5 C - риск залипания смазки и снижения момента
• Один концевой выключатель - невозможно отличить, в каком именно положении находится заслонка (открыта/закрыта) без внешней логики

Примеры использования

• Переключение режима вентиляции в офисном здании: ночью - заслонка закрыта, утром - открыта
• Система дымоудаления: при срабатывании пожарной тревоги - привод DA10SA открывает заслонку на полный ход
• Автоматическое отключение притока в помещении после окончания рабочего дня
• Обвязка теплообменника: заслонка переключается между рециркуляцией и забором наружного воздуха

Практические советы

• Перед установкой проверьте, что вал заслонки свободно вращается - привод не справится с повышенным трением
• Подключите концевой выключатель через нормально разомкнутый контакт - так легче диагностировать состояние в системе управления
• Не применяйте привод DA10SA в условиях высокой влажности (>85%) без дополнительной герметизации
• Если система требует сигнала обоих положений - используйте два таких привода или выберите модель с двумя выключателями
• Замена привода: отключите питание, снимите крепёж, отсоедините кабель - новый привод Systeme Electric DA10SA устанавливается аналогично
