Привод воздушной заслонки, 8Нм 2-поз ОСП/0…10В 2к.выкл ~24В | DA08SA2F SE APC

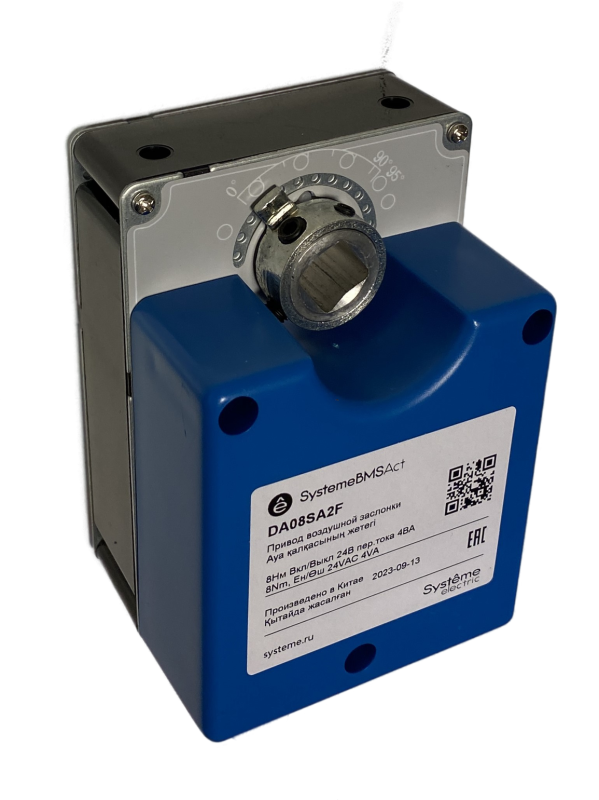

Привод воздушной заслонки Systeme Electric da08sa2f предназначен для точного управления положением заслонок в системах вентиляции и кондиционирования. Он обеспечивает двухпозиционное управление с аналоговой обратной связью и работает от сети 24 В переменного тока.

Назначение и область применения

Привод воздушной заслонки Systeme Electric da08sa2f используется для автоматического открывания и закрывания воздуховодных заслонок в HVAC-системах. Подходит для установки на прямоугольные и круглые каналы в офисах, больницах, промышленных объектах и лабораториях. Применяется там, где требуется надёжное переключение между двумя фиксированными положениями - «открыто» и «закрыто» - с возможностью контроля фактического угла поворота.

Технические характеристики

• Момент затяжки: 8 Нм - достаточен для управления заслонками до 1500×1500 мм в типичных условиях;
• Управление: 2-позиционный сигнал (включение / выключение);
• Обратная связь: выход 0–10 В постоянного тока, передаёт реальное положение заслонки в виде аналогового сигнала;
• Концевые выключатели: два механических контакта, замыкаются при достижении крайних положений (полностью открыто / полностью закрыто);
• Напряжение питания: 24 В переменного тока (AC), частота 50/60 Гц;
• Защита корпуса: IP54 - защищён от пыли и брызг воды из любого направления;
• Работает в температурном диапазоне от +5 C до +55 C.

Совместимость и монтаж

Привод Systeme Electric da08sa2f совместим со стандартными фланцами заслонок, имеющими посадочные отверстия под шток диаметром 8 мм. Установка выполняется через кронштейн или прямой крепёж - в комплект не входят адаптеры, их необходимо подбирать отдельно. Кабель подключения имеет выводы для: питания 24 В AC, сигнала обратной связи 0–10 В DC и двух концевых выключателей. Для подключения используйте экранированный кабель, особенно для аналогового сигнала, чтобы исключить помехи.

Безопасность и стандарты

Привод соответствует требованиям EN 60730-1 и EN 60730-2-19 для автономных устройств управления. Сертифицирован для работы в помещениях с нормальной влажностью и без взрывоопасной среды. Не предназначен для установки вне помещений или в агрессивных химических средах.

Преимущества

• Аналоговый выход 0–10 В позволяет точно контролировать положение заслонки в системах автоматизации, даже при использовании 2-позиционного командного сигнала;
• Два концевых выключателя обеспечивают надёжную проверку окончания движения - важна для безопасности и диагностики;
• Высокий крутящий момент 8 Нм снижает риск зависания заслонки при повышенном давлении в воздуховоде;
• Использование 24 В AC вместо 230 В повышает безопасность при обслуживании и снижает требование к классу защиты проводки.

Ограничения применения

• Не подходит для регулируемых (пропорциональных) позиций - только два крайних положения;
• Не рассчитан на работу при температурах ниже +5 C - возможна потеря герметичности и увеличение трения;
• Запрещено применять в местах с высокой запылённостью, агрессивными газами или паром - IP54 недостаточно для таких условий;
• Не предназначена для длительной работы в режиме «держания» под нагрузкой более 10 минут без паузы - возможен перегрев двигателя.

Примеры использования

• Переключение заслонки в системе рекуперации между режимами «рециркуляция» и «приток свежего воздуха»;
• Автоматическое закрытие заслонки на участке воздуховода при пожарной сигнализации;
• Регулировка потока воздуха в зонах с изменяемой занятостью (например, в конференц-зале после завершения встречи).

Практические советы

• Проверьте посадочный диаметр штока заслонки - он должен быть 8 мм; если меньше - используйте переходник;
• Подключите аналоговый выход 0–10 В к входу БАС (системы автоматизированного управления) с учётом полярности - неверное подключение даёт некорректные показания;
• Настройте концевые выключатели так, чтобы они срабатывали при полном открытии и закрытии - это предотвращает «зависание» механизма;
• При монтаже в вертикальном положении убедитесь, что кабель выведен вниз - это исключит попадание конденсата внутрь;
• Для долгой службы периодически проверяйте смазку шестерён - в условиях сухого воздуха она может высыхать быстрее.
