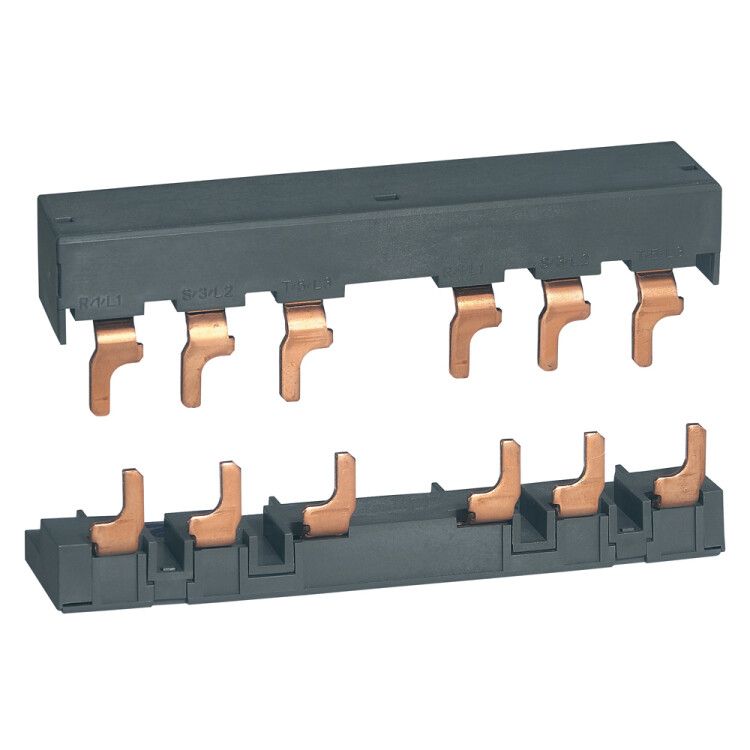

Проводка для сборки реверсивного контактора CTX3 100 3P | 416885 Legrand

Проводка для сборки реверсивного контактора CTX3 100 3P от Legrand предназначена для быстрой и надёжной коммутации в реверсивных схемах управления электродвигателями. Этот элемент сборки обеспечивает соединение между контактными группами контактора CTX3 100 3P, упрощая монтаж и повышая долговечность системы.

Назначение и область применения

Проводка для сборки реверсивного контактора CTX3 100 3P используется исключительно в составе реверсивных схем на базе контакторов серии CTX3. Она позволяет переключать направление вращения трёхфазного двигателя, соединяя два контактора - прямого и обратного хода - через общую шинную систему. Применяется в промышленном оборудовании: насосах, вентиляторах, транспортерах, станках с необходимостью реверса.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхфазным сетям;
• Тип изделия: соединитель - не является самостоятельным выключателем, служит для внутренней проводки;
• Способ монтажа: DIN-рейка или монтажная плата - совместим с корпусами и щитами стандарта IEC 60715;
• Рабочая частота: 50/60 Гц - подходит для всех промышленных сетей;
• Механическая износостойкость: 12 млн циклов - гарантирует длительный срок службы даже при частых переключениях;
• Коммутационная износостойкость: 2 млн циклов - выдерживает нагрузки при включении/выключении тока под нагрузкой.

Совместимость и монтаж

Проводка для сборки реверсивного контактора CTX3 100 3P совместима только с контактными модулями серии CTX3 100 3P. Устанавливается непосредственно на корпус контактора, заменяя внешние перемычки. Монтируется на DIN-рейку или крепится к монтажной плате внутри распределительного щита. Для правильной установки необходимо использовать оригинальные крепления и не применять силовые воздействия - компоненты имеют точную геометрию для бесзазорного соединения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и IEC 60947-5-1 для аппаратов управления. Произведено в соответствии с нормами безопасности EN 60204-1. Нет открытых токоведущих частей при установленной сборке - снижает риск поражения током при обслуживании.

Преимущества

• Уменьшает количество внешних проводов - минимизирует риск ошибок при монтаже;
• Обеспечивает равномерное распределение тока между полюсами - снижает нагрев и потери;
• Высокая износостойкость продлевает срок службы всей реверсивной схемы;
• Запатентованная форма контактов - гарантирует плотное соединение без люфта;
• Совместима с другими аксессуарами CTX3 - можно легко добавить блокировки, сигнализацию или аварийные кнопки.

Ограничения применения

• Не применяется вне серии CTX3 - несовместима с аналогичными изделиями других брендов;
• Не предназначена для работы с напряжением выше 690 В - превышение недопустимо;
• Не используется в качестве основного коммутирующего устройства - требует наличия двух контакторов CTX3 100 3P;
• Не рекомендована для сред с высокой запылённостью без защиты IP54+ - хотя сама проводка защищена, её расположение в щите должно быть предусмотрено.

Примеры использования

• Реверсивный пуск станка с ЧПУ - переключение направления движения шпинделя;
• Лифтовая система - управление подъёмом и опусканием кабины;
• Конвейерная лента с возможностью реверса - остановка и движение назад при необходимости;
• Вентиляционные установки с функцией противопожарной рециркуляции.

Практические советы

• Перед установкой проверьте соответствие номера артикула 416885 и серийного обозначения CTX3 - использование неверной проводки вызывает отказ схемы;
• Не затягивайте винты слишком сильно - это деформирует контакты и снижает надёжность соединения;
• При использовании в условиях вибраций дополнительно закрепите щит и используйте виброизоляцию;
• Проверяйте температурный режим в щите - превышение +60 C влияет на срок службы пластиковых деталей;
• При замене контактора всегда заменяйте и проводку - старый элемент может иметь микротрещины, не видимые глазом.
