Проводка для сборки реверсивных контакторов CTX22 3P 690 В Legrand 416882

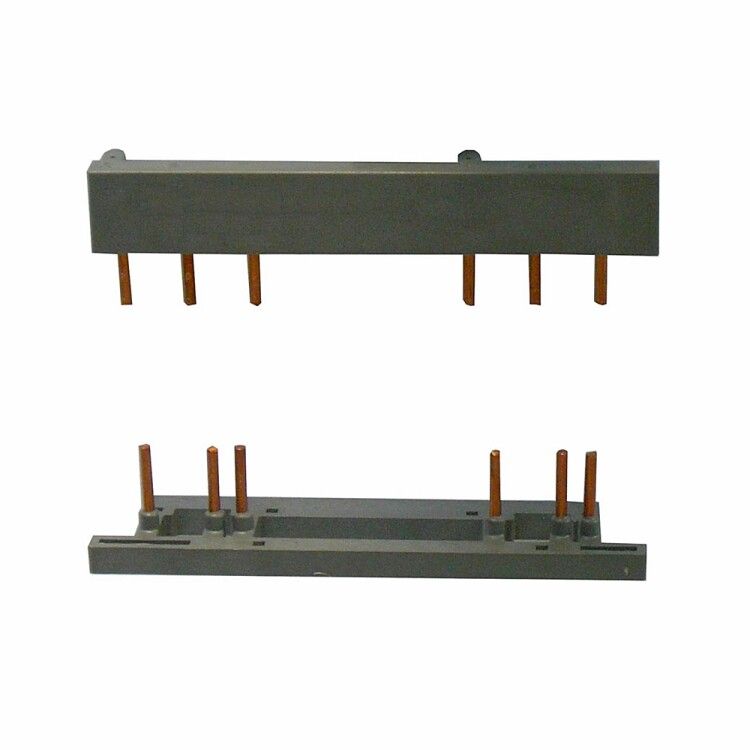

Проводка для сборки реверсивного контактора CTX22 3P от Legrand предназначена для безопасной и надёжной коммутации в системах с двумя трёхполюсными контакторами CTX3, обеспечивая механическую блокировку исключения одновременного включения. Артикул 416882 - часть комплекта аксессуаров для серий CTX3, оптимизированного под тяжёлые промышленные условия.

Назначение и область применения

Проводка для сборки реверсивного контактора CTX22 3P используется для создания реверсивной схемы управления электродвигателями. Она соединяет два 3-полюсных контактора CTX3 так, что они не могут включиться одновременно - предотвращается короткое замыкание между фазами при переключении направления вращения. Применяется в системах автоматизации, где требуется частое изменение направления движения: насосы, вентиляторы, конвейеры, подъёмники, станки с ЧПУ.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхфазным цепям
• Номинальное напряжение: до 690 В - работает в высоковольтных сетях промышленного типа
• Тип компонента: механическая блокировка - физическое препятствие между контактами контакторов, исключающее их одновременное срабатывание
• Способ монтажа: на аппарат - устанавливается непосредственно на корпус контактора CTX3, не требует внешних креплений
• Количество нормально открытых (НО) контактов: 0 - не содержит вспомогательных контактов для сигнализации
• Количество нормально закрытых (НЗ) контактов: 0 - не имеет сигналов обратной связи

Совместимость и монтаж

Проводка CTX22 3P совместима только с контактами серии CTX3. Установка выполняется на переднюю панель контактора - она защёлкивается на специальные штыри, не требует инструментов. Подключение осуществляется через внутренние шины, уже предусмотренные конструкцией контактора. Не применяется с другими сериями, даже аналогичными по габаритам. Перед установкой проверьте, чтобы контактор был выключен и обесточен.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC/EN 60947-4-1 для контакторов и вспомогательных устройств. Механическая блокировка гарантирует выполнение принципа “запрещённого включения” - обязательный элемент для защиты персонала и оборудования в соответствии с ГОСТ Р 50030.4.1. Сертифицирована для работы в условиях повышенной вибрации и температурных колебаний, характерных для промышленных объектов.

Преимущества

• Физическая блокировка исключает человеческий фактор - невозможно случайно включить оба контактора
• Не требует внешнего питания или электронных модулей - полностью механическое решение, отказоустойчивое
• Интегрированная конструкция снижает количество проводов и точек соединения - меньше вероятность обрыва или окисления
• Совместима с винтовыми и торцевыми зажимами контакторов CTX3 - универсальность для различных вариантов подключения

Ограничения применения

• Подходит только для пары 3-полюсных контакторов CTX3 - нельзя использовать с 4-полюсными или другими сериями
• Не предоставляет сигнальную информацию (нет НО/НЗ контактов) - для контроля состояния нужен отдельный вспомогательный контакт
• Не предназначен для частотного регулирования - только для реверса в сети переменного тока 50/60 Гц
• Не рекомендуется для сред с постоянной химической агрессией - материал не рассчитан на воздействие растворителей и кислот

Примеры использования

• Элеваторы и лифты - переключение направления подъёма/спуска
• Циркулярные пилы и токарные станки - смена направления вращения шпинделя
• Ленточные конвейеры - реверс для освобождения западаний
• Вентиляционные системы с обратным потоком - управление воздушными заслонками

Практические советы

• Перед установкой убедитесь, что контакторы CTX3 имеют одинаковый номинал тока - не сочетайте 100 А и 250 А модели
• Проверьте посадочные места на контакторе - грязь или деформация могут помешать защёлкиванию проводки
• После монтажа проведите тестовое включение: сначала один контактор, потом второй - блокировка должна физически препятствовать второму
• Не используйте проводку CTX22 3P в качестве самостоятельного устройства - она всегда работает в связке с двумя основными контакторами
• Артикул 416882 - единственный вариант для 3-полюсной реверсивной сборки; для 4-полюсных систем выбирайте другую модель
