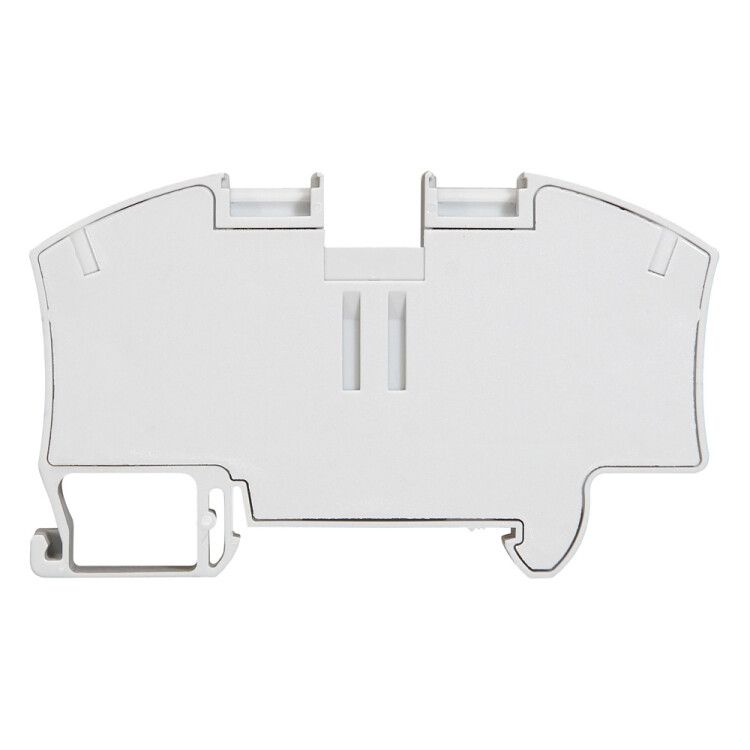

Пружинная клемма Viking 3 - однополюсная 1 вход/1 выход шаг 12 мм серый | 037264 Legrand

Клемма пружинная 16х12 мм шаг 12 мм от Legrand Euro (артикул 037264) предназначена для надёжного и быстрого соединения проводов в распределительных щитах и автоматических системах управления. Продукт из серии Viking 3 сочетает компактную форму, высокую нагрузочную способность и взрывобезопасность, что делает её подходящей для промышленной и энергетической автоматизации.

Назначение и область применения

Эта клемма используется для соединения медных и алюминиевых проводов сечением 4–16 мм2 в условиях повышенной требовательности к безопасности и долговечности. Подходит для установки в силовые цепи, системы управления оборудованием, частотные преобразователи, устройства защиты и другие узлы, где важна надёжность электрического контакта без инструментального обслуживания.

Технические характеристики

• Тип зажима: пружинный - позволяет фиксировать провод без винтовых инструментов
• Сечение жилы: 4–16 мм2 - поддерживает одножильные и многожильные провода
• Номинальный ток: 76 А - рассчитана на работу в мощных цепях
• Номинальное напряжение: 800 В - безопасна для сетей до 690 В переменного тока и выше
• Шаг подключения: 12 мм - совместима с другими клеммами стандарта DIN 35 мм
• Количество контактов: 2 - два входа/выхода на одну клемму
• Позиция соединения: наклонный - удобен для прокладки проводов под углом
• Рабочая температура: –5…+40 C - оптимальна для внутренних помещений с контролируемым микроклиматом
• Высота: 51,5 мм - компактный форм-фактор для плотной укладки
• Материал корпуса: термопласт - устойчив к механическим повреждениям и перегреву
• Класс воспламеняемости: V2 - самозатухающий материал, снижающий риск распространения пламени
• Цвет: серый - соответствует цветовой гамме промышленной аппаратуры

Совместимость и монтаж

Клемма пружинная 16х12 мм шаг 12 мм монтируется на стандартную DIN-рейку 35 мм с помощью защёлки - достаточно приложить усилие вниз, чтобы она зафиксировалась. Для демонтажа используйте отвертку для отжима фиксатора. Каждая клемма имеет два уровня подключения, позволяющих организовать последовательное или параллельное соединение. Убедитесь, что сечение провода попадает в допустимые пределы (4–16 мм2): меньшие жилы могут плохо фиксироваться, большие - не войдут в зажим.

Безопасность и стандарты

Изделие выполнено с учётом требований к взрывобезопасности, что позволяет применять его в потенциально опасных средах, где возможны возгорания от искр или перегрузок. Соответствует международным нормам для промышленных клемм. Материал корпуса класса V2 обеспечивает ограниченную горючесть - при воздействии открытого огня он не поддерживает пламя после удаления источника воспламенения.

Преимущества

• Быстрая установка - не требуется отвертка, достаточно вставить провод и нажать на рычаг
• Устойчивость к вибрациям - пружинный механизм сохраняет контакт даже при механических колебаниях
• Герметичность соединения - исключает окисление и коррозию контактов
• Визуальный контроль - через прозрачный участок корпуса видно положение провода
• Стандартный шаг 12 мм - легко комбинируется с другими элементами серии Viking 3

Ограничения применения

Не рекомендуется использовать клемму пружинная 16х12 мм шаг 12 мм вне диапазона рабочих температур (–5…+40 C) - при более низких температурах пластик становится хрупким, при более высоких - теряются механические свойства. Также запрещено применение в условиях постоянного погружения в жидкость или высокой влажности без дополнительной герметизации. Недопустимо использование с проводами меньше 4 мм2 - они не будут надёжно зажаты. Не предназначен для работы с многожильными проводами без наконечников - возможно выдавливание отдельных жил.

Примеры использования

• Подключение двигателей и насосов в промышленных станках
• Распределение питания в щитах автоматики на заводах
• Соединение датчиков и исполнительных устройств в системах SCADA
• Объединение цепей освещения и управления в помещениях с повышенными требованиями к пожарной безопасности

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - этого достаточно для надёжного контакта
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать деформации жил
• Проверьте правильность фиксации: после вставки провода слегка потяните его - он не должен выходить
• При групповой установке соблюдайте минимальный интервал между клеммами - не менее 5 мм, чтобы избежать перегрева
• Для сервисного обслуживания всегда отключайте питание перед работой - хотя зажим не требует инструмента, ток под напряжением остаётся опасным
