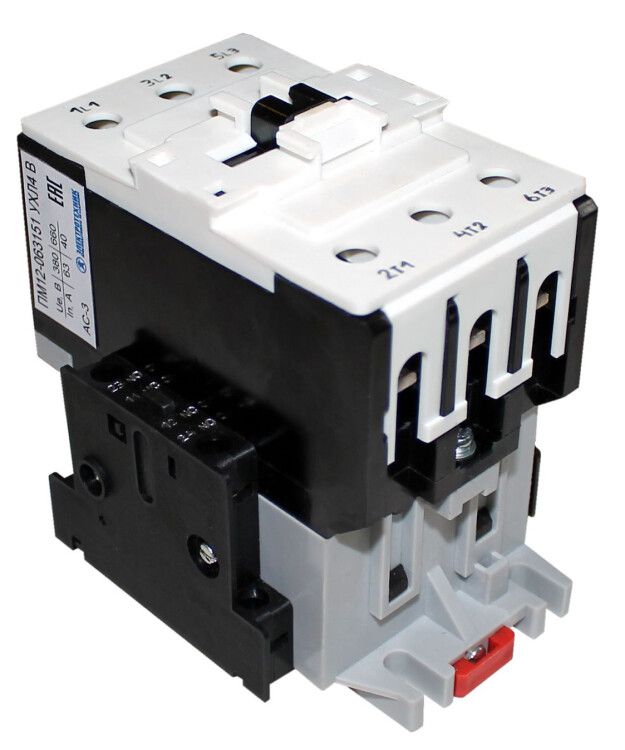

Пускатель электромагнитный ПМ12-063151 УХЛ4 В 63А 220В/50Гц 2НО+2НЗ IP20 нереверсивный без реле Электротехник ET013230 ET000141

Пускатель электромагнитный ПМ12-063151 УХЛ4 В 220В/50Гц 2з+2р 63А нереверсивный без реле IP20 - это устройство для дистанционного включения и выключения трёхфазных электродвигателей, рассчитанное на работу в промышленной среде. Бренд Электротехник предлагает эту модель как надёжное решение для автоматизации оборудования, где не требуется реверс или встроенная тепловая защита.

Назначение и область применения

Пускатель электромагнитный ПМ12-063151 УХЛ4 предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает дистанционный пуск, остановку и контроль работы двигателей через управляющую цепь 220 В. Подходит для стационарных установок в условиях нормальной влажности и температурного режима. Применяется в системах с постоянным направлением вращения - например, на насосах, вентиляторах, конвейерах, компрессорах и других механизмах, где реверс не нужен.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этого значения без перегрева.
• Номинальное напряжение управления: 220 В переменного тока (AC) - требует подачи именно такого напряжения на катушку для срабатывания.
• Коммутируемая мощность: 25,2 кВт - соответствует максимальной мощности двигателя, который можно запустить при напряжении 380 В.
• Количество контактов: 2 normally open (НО) + 2 normally closed (НЗ) - используются для сигнализации, блокировок или подключения дополнительных цепей.
• Подключение: винтовые зажимы - обеспечивают прочную и долговечную связь с проводами, подходят для медных жил сечением до 16 мм2.
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов >12,5 мм, но не защищён от воды и пыли; подходит только для внутренней установки в закрытых щитах.
• Способ монтажа: на DIN-рейку - позволяет легко крепить в распределительных шкафах без дополнительных креплений.
• Исполнение: промышленное - рассчитано на длительную работу в условиях заводских помещений.
• Частота: 50 Гц - совместим только с сетями стандарта Европы и стран СНГ.

Совместимость и монтаж

Пускатель электромагнитный ПМ12-063151 УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используйте провода сечением до 16 мм2 - зажимы рассчитаны на этот диапазон. Катушка управления работает исключительно от 220 В AC - применение постоянного тока или другого напряжения приведёт к выходу устройства из строя. Максимальное рабочее напряжение двигателя - 660 В, однако пускатель оптимизирован для 380–400 В. Не поддерживает реверсирование - для изменения направления вращения потребуется два пускателя или специальный реверсивный модуль.

Безопасность и стандарты

Устройство соответствует требованиям промышленного исполнения и имеет степень защиты IP20, что делает его безопасным для использования внутри электрошкафов. Отсутствие встроенных тепловых реле означает, что защита от перегрузки и обрыва фаз должна обеспечиваться внешним оборудованием - например, термореле или частотным преобразователем. Не применяйте в местах с высокой запылённостью, влажностью или риском попадания жидкости - IP20 не обеспечивает защиту от этих факторов.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря промышленному исполнению.
• Простота монтажа на DIN-рейку - экономит время при сборке шкафов.
• Наличие четырёх вспомогательных контактов (2 НО + 2 НЗ) - удобно для реализации блокировок, сигналов состояния и схем управления.
• Работает стабильно при колебаниях напряжения +-10% от 220 В.
• Не требует обслуживания в процессе эксплуатации - срок службы ограничен только числом операций включения/выключения.

Ограничения применения

• Не подходит для реверсивных схем - нельзя использовать для механизмов, которым нужно менять направление вращения.
• Отсутствует встроенная тепловая защита - обязательна установка отдельного теплового реле при работе с двигателями.
• IP20 не допускает использование вне закрытых корпусов - не годится для улицы, цехов с брызгами, мойками или сыростью.
• Не работает при питании от постоянного тока - только переменный ток 220 В / 50 Гц.
• Не рекомендован для частотного регулирования - не предназначен для работы с частотными преобразователями без дополнительных мер защиты.

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе - запуск и остановка по команде с пульта.
• Вентиляция в производственном цеху - управление большими вентиляторами через кнопочные посты.
• Насосная станция - включение насосов при достижении заданного уровня в резервуаре.
• Компрессоры в pneumatic системах - пуск по таймеру или давлению.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (220 В AC) - неверное питание вызывает быстрый выход из строя.
• Используйте винтовые зажимы с усилием, указанным в документации - пере затягивание повреждает контактные площадки.
• Обязательно установите внешнее тепловое реле, если контролируете двигатель мощностью более 5 кВт - даже если он не перегружается, возможен обрыв фазы.
• При использовании в шкафу с несколькими пускателями соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/час).
• Артикулы et013230 и et000141 - это один и тот же пускатель, просто разные партии. Выбирайте любой - функционал идентичен.
