Распределительный блок на DIN-рейку NO-122-40 РБД-125А | Б0051114 ЭРА

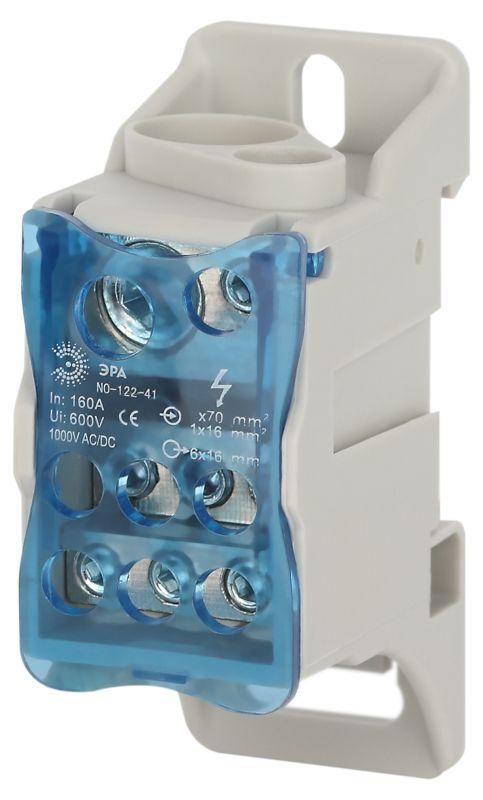

Распределительный блок на DIN-рейку NO-122-40 РБД-125А от ЭРА предназначен для равномерного распределения тока от одного мощного провода на несколько более тонких — удобное решение для организованной коммутации в щитах. Этот блок сочетает прочность, безопасность и простоту монтажа, особенно ценится монтажниками и инженерами за надёжность контактов и компактность.

Назначение и область применения

Распределительный блок на DIN-рейку NO-122-40 РБД-125А используется для разделения одного входного проводника с большим сечением на восемь выходных. Подходит для распределения нулевых, заземляющих и фазных проводников в силовых шкафах, распределительных щитах жилых и промышленных объектов. Часто применяется для формирования главной заземляющей шины (ГЗШ) или нулевой шины (N-шину) в условиях ограниченного пространства.

Технические характеристики

• Номинальный ток: 125 А — выдерживает длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 690 В — рассчитан на работу в сетях переменного тока до 690 В;
• Способ подключения: винтовой — надёжное механическое соединение через болты с шестигранной головкой;
• Число подключений: 8 — семь точек для проводов до 16 мм² и одна — для провода до 25 мм²;
• Материал токоведущих частей: лужёная латунь с высоким содержанием меди — обеспечивает низкое сопротивление и устойчивость к окислению;
• Корпус: негорючий полиамид 6.6 с антипиренами — не поддерживает горение, сохраняет форму при температуре до +120 °C;
• Способ монтажа: на DIN-рейку 35 мм — совместим с типовой монтажной системой в щитах;
• Защита от прикосновений: прозрачная крышка — исключает случайный доступ к токоведущим частям.

Совместимость и монтаж

Распределительный блок на DIN-рейку NO-122-40 РБД-125А легко крепится на стандартную DIN-рейку шириной 35 мм. Также возможно крепление на плоскую поверхность с помощью отверстий в основании. Для подключения используются провода сечением от 6 мм² до 25 мм² — другие сечения (например, менее 6 мм² или AWG) не поддерживаются. Винтовые зажимы имеют скруглённую резьбу, чтобы не повредить жилы при затяжке. Рекомендуется использовать ключ на 8 мм для равномерного момента затяжки — переусердствовать нельзя, так как это может деформировать контактную площадку.

Безопасность и стандарты

Корпус изготовлен из материала, соответствующего требованиям UL94 V-0 — самозагасаемый, не распространяет пламя. Прозрачная крышка выполнена из термостойкого поликарбоната и закрывается на защёлках, предотвращая случайное открытие во время работы. Напряжение 690 В и ток 125 А соответствуют нормам IEC 60947-7-1 для распределительных устройств. Однако изделие не имеет сертификата IP — не предназначено для открытых или влажных помещений без защиты.

Преимущества

• Уменьшение числа проводов в щите — вместо множества ответвлений один блок заменяет целую группу клемм;
• Стабильный контакт благодаря цельной латунной шине — снижает риск нагрева и потери энергии;
• Компактность — занимает мало места, идеально для плотных щитов;
• Визуальный контроль — прозрачная крышка позволяет проверить состояние соединений без вскрытия;
• Долговечность — материал корпуса и покрытие латуни устойчивы к коррозии и механическому износу.

Ограничения применения

• Не допускается использование для проводов меньше 6 мм² — зажимы не обеспечивают надёжного контакта;
• Не подходит для постоянного тока выше 125 А — указано только для переменного тока;
• Не имеет степени защиты IP — требует установки внутри закрытого щита;
• Не является автоматическим устройством — не обеспечивает защиту от перегрузки или КЗ;
• Один вход — нельзя использовать как многоканальное распределение с несколькими источниками питания.

Примеры использования

• Главная заземляющая шина в этажном щите — один вход от вводного кабеля 25 мм², семь выходов на заземляющие проводники квартир;
• Распределение нуля в промышленном шкафе — вход от преобразователя частоты 16 мм², выходы на двигатели и управление;
• Формирование N-шины в распределительном щите дома — один вход от счётчика, семь выходов на автоматы;
• Подключение нескольких датчиков или реле к одному цепному сигналу — минимизация количества проводов в сложных схемах.

Практические советы

• Перед монтажом обязательно проверьте сечение входного провода — он должен быть не больше 25 мм² и не меньше 6 мм²;
• При использовании медных проводов — зачистите жилы на 10–12 мм, не оставляйте оплётку под зажимом;
• Затягивайте винты равномерно, используйте моментный ключ — слишком сильное усилие может повредить резьбу;
• После монтажа сделайте визуальную проверку всех контактов через прозрачную крышку — убедитесь, что провода не выпирают;
• При необходимости можно установить несколько таких блоков рядом — они совместимы по габаритам и креплению;
• Не используйте этот блок для подключения алюминиевых проводов — материал зажима не адаптирован под них.
