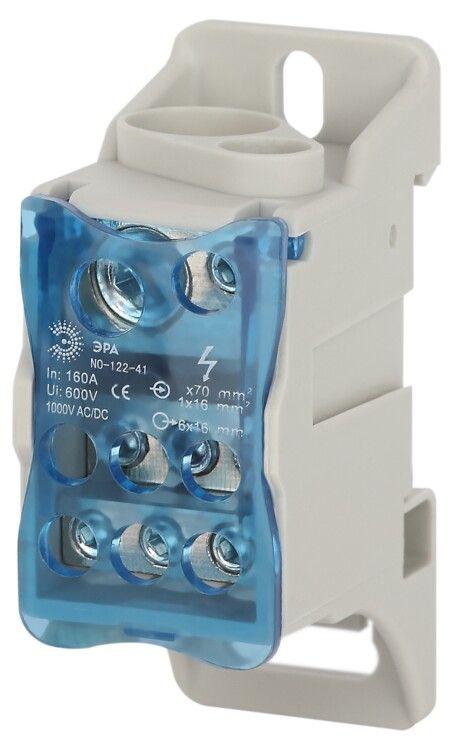

Распределительный блок на DIN-рейку NO-122-43 РБД-400А | Б0051117 ЭРА

Распределительный блок на DIN-рейку РБД-400А NO-122-43 от бренда ЭРА предназначен для равномерного распределения тока от одного мощного провода на несколько более тонких - удобное решение для организованной коммутации в силовых щитах. Этот блок сочетает прочность, безопасность и простоту монтажа, особенно когда требуется соединить провода сечением до 16 мм2.

Назначение и область применения

Распределительный блок РБД-400А NO-122-43 используется для разделения основного токоведущего проводника на несколько ответвлений. Подходит для подключения нулевых, заземляющих и фазных проводов в распределительных щитах жилых домов, промышленных шкафах, станциях автоматизации и объектах с высокими требованиями к надёжности соединений.

Часто применяется для формирования главной заземляющей шины (ГЗШ) или нулевой шины (N-шин), где важно минимизировать количество одиночных проводов и сохранить чёткую структуру wiring’а.

Технические характеристики

• Номинальный ток: 400 А - выдерживает длительную нагрузку без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В;
• Максимальное сечение подключаемых проводов: 16 мм2 (до 5 точек) и 10 мм2 (до 4 точек);
• Дополнительно поддерживаются два соединения сечением свыше 25 мм2 - для подводящих магистральных проводов;
• Общее число подключений: 11 - четыре на 10 мм2, пять на 16 мм2, две на >25 мм2;
• Тип зажима: винтовой с шестигранной головкой - позволяет использовать гаечный ключ для точной затяжки;
• Материал токоведущих частей: лужёная латунь с высоким содержанием меди - обеспечивает низкое переходное сопротивление и устойчивость к окислению;
• Корпус: негорючий полиамид 6.6 с антипиренами - самозатухающий материал, соответствует требованиям пожарной безопасности;
• Защита от прикосновений: прозрачная крышка - исключает случайный доступ к токоведущим частям.

Совместимость и монтаж

Распределительный блок РБД-400А NO-122-43 крепится на стандартную DIN-рейку шириной 35 мм. Также возможно крепление на монтажную панель через отверстия в корпусе - гибкая установка для любых условий сборки.

Подключение проводов выполняется винтовыми зажимами. Для надёжного контакта используйте гаечный ключ подходящего размера - не допускайте перетяга, чтобы не повредить проводник. Скруглённая форма резьбы внутри зажима снижает риск среза жил.

Установка не требует специальных инструментов. После монтажа проверьте все соединения визуально через прозрачную крышку - она легко снимается для обслуживания.

Безопасность и стандарты

Корпус изготовлен из материала, не поддерживающего горение (UL94 V-0), что соответствует нормам пожарной безопасности для электротехнических устройств. Прозрачная крышка обеспечивает класс защиты IP20 - защита от прикосновений пальцами и инструментами, но не герметична.

Не предназначен для работы во взрывоопасных средах, на открытом воздухе или в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Высокая плотность подключений - 11 точек в одном компактном модуле;
• Стабильный контакт благодаря цельной лужёной латунной шине - меньше нагрев, выше надёжность;
• Уменьшение числа проводов в щите - проще диагностика, легче обслуживание;
• Прозрачная крышка - возможность визуального контроля без вскрытия;
• Универсальное крепление - совместим с DIN-рейкой и плоской поверхностью;
• Легко масштабируется - можно устанавливать несколько блоков рядом для увеличения количества выходов.

Ограничения применения

• Не подходит для подключения проводов менее 6 мм2 - минимальное сечение не указано, но конструкция не рассчитана на тонкие жилы;
• Не имеет защиты от пыли и воды - нельзя применять вне закрытых щитов;
• Не предназначен для постоянного подключения проводов сечением более 25 мм2 - только два верхних зажима позволяют это сделать, остальные - максимум 16 мм2;
• Не работает с проводами AWG или kcmil - только метрические сечения (мм2).

Примеры использования

• Главная заземляющая шина в этажном щите - один входной медный провод 35 мм2 подключается к двум верхним зажимам, а семь выходов - на 16 мм2 к каждому квартире;
• Распределение нуля в промышленном шкафе управления - от центрального N-проводника 25 мм2 делается пять отводов по 16 мм2 к частотным преобразователям;
• Создание общей точки заземления для нескольких станков - один вход 25 мм2, три выхода 10 мм2 и два 16 мм2;
• Формирование нулевой шины в новостройке - замена множества одиночных клемм на один компактный блок РБД-400А NO-122-43.

Практические советы

• Перед монтажом убедитесь, что сечение входного провода не превышает 25 мм2 - иначе потребуется другой тип блока;
• При использовании двух зажимов >25 мм2 - распределяйте нагрузку равномерно, чтобы не перегрузить одну сторону шины;
• Не смешивайте в одном блоке провода разного типа (например, алюминий и медь) - это вызывает электрохимическую коррозию;
• Проверяйте затяжку винтов после первых 1–2 часов работы - температурные циклы могут ослабить контакт;
• Для больших проектов рекомендуется использовать несколько блоков РБД-400А NO-122-43 вместо одного перегруженного - так проще обслуживать и менять.
