Распределительный блок на DIN-рейку NO-122-44 РБД-500А | Б0051118 ЭРА

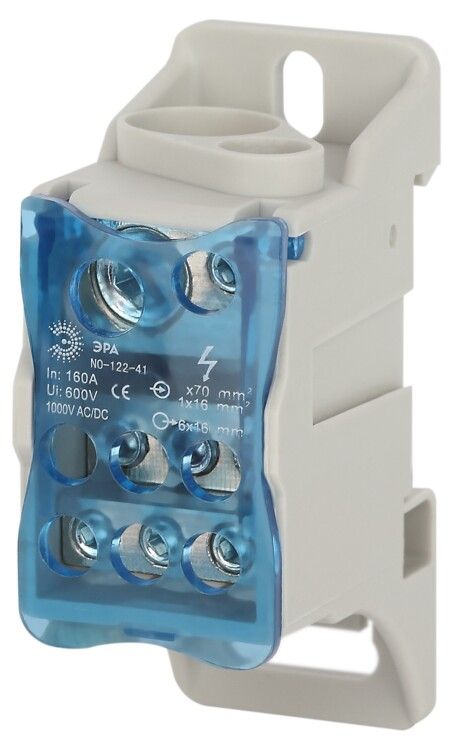

Распределительный блок на DIN-рейку РБД-500А NO-122-44 от ЭРА предназначен для равномерного распределения тока от одного мощного провода на несколько более тонких — удобное решение для организованного монтажа в силовых щитах. Этот блок сочетает высокую нагрузочную способность (500 А), надёжные винтовые зажимы и компактную форму, идеально подходящую для плотной сборки на DIN-рейке.

Назначение и область применения

Распределительный блок на DIN-рейку РБД-500А NO-122-44 используется для разделения основного токоведущего проводника на несколько ответвлений. Подходит для распределения нулевых (N), фазных (L) и защитных заземляющих (PE) проводников в распределительных щитах жилых, коммерческих и промышленных объектов. Часто применяется для формирования главной заземляющей шины (ГЗШ) или централизованного подключения множества автоматических выключателей, УЗО и других устройств.

Технические характеристики

• Номинальный ток: 500 А — способен выдерживать длительные нагрузки без перегрева;
• Номинальное напряжение: 690 В — рассчитан на работу в сетях до 690 В переменного тока;
• Материал токоведущих частей: лужёная латунь с высоким содержанием меди — обеспечивает низкое сопротивление и устойчивость к окислению;
• Корпус: негорючий полиамид 6.6 с антипиренами — самозагасающий материал, соответствует требованиям пожарной безопасности;
• Количество подключений: всего 11 — 4 контакта под провода 10 мм², 5 контактов под 16 мм², 2 дополнительных под провода до 25 мм²;
• Способ подключения: винтовой — зажимы с шестигранной головкой для гаечного ключа;
• Способ монтажа: на DIN-рейку 35 мм или на монтажную панель — благодаря универсальному креплению;
• Защита от прикосновений: прозрачная крышка — исключает случайный доступ к токоведущим частям.

Совместимость и монтаж

Распределительный блок на DIN-рейку РБД-500А NO-122-44 совместим с любыми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть блок на рейку — он фиксируется механически без дополнительных крепёжных элементов. Также возможно крепление на плоскую поверхность через отверстия в основании. Подключаются медные однопроволочные или многопроволочные провода сечением от 10 до 25 мм². Провода сечением менее 10 мм² или более 25 мм² не поддерживаются. Перед подключением необходимо зачистить изоляцию на 10–12 мм, чтобы обеспечить полноценный контакт. Затяжка винтов выполняется гаечным ключом — рекомендуемый момент указан в документации производителя (не указана, поэтому следует соблюдать осторожность — не переусердствовать).

Безопасность и стандарты

Корпус изготовлен из материала, не поддерживающего горение (UL94 V-0), что соответствует нормам пожарной безопасности. Прозрачная крышка защищает от случайного прикосновения к токоведущим частям, снижая риск поражения током. Конструкция не имеет открытых оголённых участков при закрытой крышке. Напряжение 690 В и ток 500 А позволяют использовать блок в соответствии с требованиями ГОСТ Р 50030.5.1 и IEC 60947-7-1 для распределительных устройств. Однако сертификаты не указаны — при использовании в регулируемых проектах требуется проверка наличия официальных документов.

Преимущества

• Высокая плотность подключений — 11 точек в одном компактном модуле;
• Стабильный контакт благодаря цельной латунной шине и ступенчатой конструкции — минимизирует переходное сопротивление;
• Удобная маркировка на крышке — позволяет быстро определить тип и сечение подключаемого провода;
• Скруглённая форма резьбы винта — предотвращает повреждение жил провода при затяжке;
• Легко заменяемый и масштабируемый — можно добавить ещё один блок рядом, если потребуется больше точек.

Ограничения применения

• Не предназначено для подключения проводов меньше 10 мм² — попытки вставить thinner провода приведут к плохому контакту;
• Не допускается использование с алюминиевыми проводами — материал зажима рассчитан только на медь;
• Не является автономным защитным устройством — не имеет функций защиты от перегрузки или КЗ;
• Не рекомендуется применять вне закрытых щитов — открытое расположение увеличивает риск повреждения и нарушения изоляции;
• Не подходит для частых демонтажей — многократная затяжка/ослабление винтов может привести к износу резьбы.

Примеры использования

• Главная заземляющая шина в этажном щите — все PE-проводники от розеток и оборудования подключаются к этому блоку;
• Централизованное распределение N-провода от вводного автомата к нескольким УЗО;
• Подключение нескольких двигателей к одной фазе в промышленном шкафе — вместо тройников и скруток;
• Создание распределительной точки для системы освещения в офисе — когда от одного кабеля запитывается 4–5 групп света.

Практические советы

• Перед установкой проверьте, что сечение основного вводного провода соответствует 500 А — если он меньше, блок будет работать с запасом, но не сможет принять весь ток;
• Используйте гаечный ключ с ограничителем момента — слишком сильная затяжка может повредить резьбу или деформировать латунь;
• При подключении многожильных проводов используйте наконечники — они лучше фиксируются в винтовом зажиме;
• После монтажа сделайте визуальную проверку всех контактов — убедитесь, что крышка плотно закрыта, а провода не торчат;
• При проектировании щита учтите, что РБД-500А NO-122-44 занимает около 11 модулей (17,5 мм каждый) — это важно для правильного планирования места на DIN-рейке.
