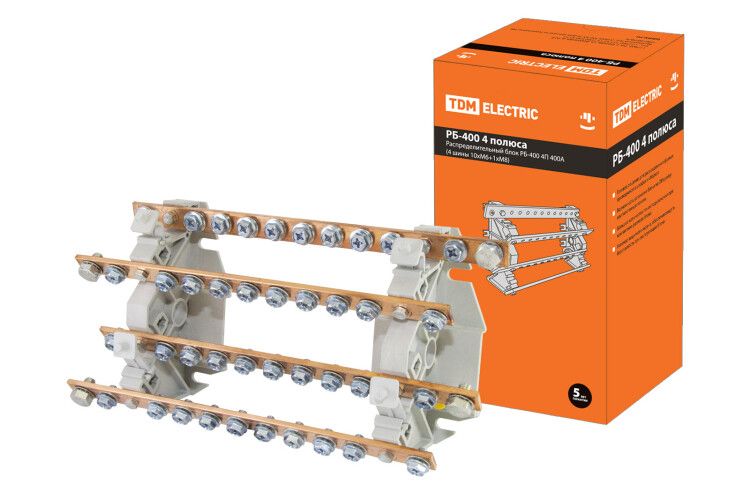

Распределительный блок РБ-400 четырехполюсный 400А (4 шины11xM6+1хM8) - SQ0823-0010 TDM

Распределительный блок РБ-400 четырехполюсный 400А (4 шины 10xM6 + 1xM8) от TDM ELECTRIC предназначен для распределения мощного тока до 400 А в распределительных щитах промышленных объектов. Блок обеспечивает надёжное соединение жёстких и гибких проводников через универсальные зажимы, а его компактная конструкция упрощает монтаж на DIN-рейку.

Назначение и область применения

Распределительный блок РБ-400 четырехполюсный 400А используется там, где требуется равномерное распределение высоких токов между несколькими цепями. Применяется в:

• промышленных электрощитах;
• системах энергоснабжения заводов и производственных линий;
• распределительных пунктах с большим количеством ответвлений;
• объектах с постоянной нагрузкой - например, на конвейерах, насосных станциях, сварочных комплексах.

Четыре полюса позволяют распределять фазы L1–L3 и ноль (N), что делает блок подходящим для трёхфазных сетей 380/220 В.

Технические характеристики

• Максимальный номинальный ток: 400 А
• Количество полюсов: 4 (три фазы + ноль)
• Наличие N-шины: да, вынесена отдельно
• Количество зажимов на один полюс: 11
• Поддерживаемые сечения проводников:
  • Жёсткий однопроволочный: 6…8 мм2
  • Гибкий многопроволочный с наконечником: 6…8 мм2
• Ширина в модулях: 16,2 (соответствует стандартной DIN-рейке)
• Материал токоведущих шин: медь 99,9%
• Материал корпуса: полиамид PA6.6, самозагасающий (не поддерживает горение)
• Зажимы: 10 x M6 (для фаз) + 1 x M8 (для N-шины)

Совместимость и монтаж

Распределительный блок РБ-400 четырехполюсный 400А монтируется на стандартную DIN-рейку типа TS35. Крепление осуществляется защёлкой - без инструментов. Для подключения используются болты M6 и M8, затягиваются отверткой. Убедитесь, что сечение кабеля соответствует заявленному диапазону 6–8 мм2. Наконечники должны быть обжаты правильно - иначе возможен перегрев. Все зажимы расположены с одной стороны, что позволяет легко обслуживать блок без демонтажа.

Безопасность и стандарты

Корпус изготовлен из самозагасающего материала PA6.6, который соответствует требованиям UL94 V-0 - предотвращает распространение пламени при перегрузке. Медные шины обеспечивают низкое переходное сопротивление и минимальный нагрев даже при длительной работе на максимальном токе. Блок не имеет открытых токоведущих частей после сборки - безопасен при эксплуатации в закрытых щитах.

Преимущества

• Высокая плотность зажимов - 11 точек на полюс - позволяет делать много ответвлений без дополнительных устройств.
• Использование меди 99,9% снижает потери и повышает долговечность по сравнению с латунью.
• Отдельная N-шина с зажимом M8 исключает смешивание нулевых проводников с фазными.
• Устойчивый к нагреву корпус сохраняет форму и изоляцию даже при длительной нагрузке 400 А.
• Стандартная ширина 16,2 модуля - легко помещается в типовые щиты без переделки.

Ограничения применения

• Не предназначено для работы вне закрытых щитов - не имеет защиты IP выше IP20.
• Не допускается использование проводников сечением менее 6 мм2 или более 8 мм2 - риск перегрева или плохого контакта.
• Не рекомендовано применение в условиях повышенной вибрации без дополнительной фиксации кабелей.
• Не подходит для переменного тока выше 400 А - превышение может вызвать оплавление зажимов.

Примеры использования

• Распределение питания от главного автомата 400 А на три группы оборудования (станки, освещение, вентиляция) и нулевой провод.
• Объединение нескольких входящих кабелей 10 мм2 в одну шину для подключения автоматических выключателей 32–63 А.
• Формирование нулевой шины в крупном распределительном щите на производстве с десятками выходов.

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели обжатые медные наконечники - особенно важны для гибких проводов.
• Затягивайте болты M6 моментом около 1,5–2,0 Нм, M8 - 3,0–3,5 Нм; используйте динамометрическую отвертку для точности.
• Не забудьте про маркировку каждого зажима - это ускорит диагностику и ремонт.
• При замене устройства учтите посадочные размеры: ширина 16,2 модуля требует свободного места на рейке минимум 18 модулей с запасом.
• Распределительный блок РБ-400 четырехполюсный 400А от TDM ELECTRIC совместим с большинством серийных щитов - проверьте глубину корпуса перед установкой.
