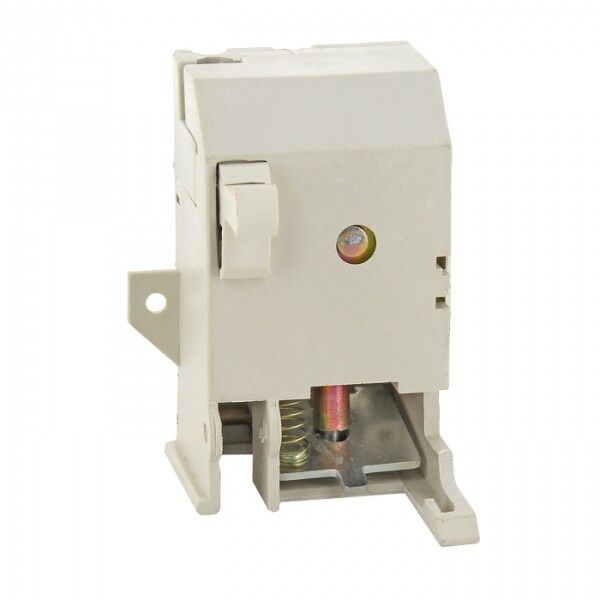

Расцепитель независимый к ВА-99 800-1600 А EKF PROxima | mccb99-a-66

Расцепитель независимый 220/380В 800-1600А от EKF PROxima предназначен для удалённого отключения автоматического выключателя ВА-99 при срабатывании внешнего сигнала. Устройство совместимо с выключателями серии PROxima и применяется там, где требуется управление питанием издалека - например, в системах безопасности, автоматизации производства или при необходимости дистанционной блокировки нагрузки.

Назначение и область применения

Расцепитель независимый 220/380В 800-1600А - это электромеханический элемент, который не выполняет функцию защиты от перегрузки или КЗ, а лишь передаёт команду на отключение автомата. Он активируется при подаче напряжения на катушку (220 В переменного тока) и механически воздействует на механизм отключения выключателя ВА-99. Применяется в системах, требующих дистанционного отключения: пожарной сигнализации, системы энергоэффективности, технологические линии с программным управлением, зоны с повышенной опасностью.

Технические характеристики

• Номинальное напряжение управления: 220 В AC
• Номинальный ток выключателя, с которым совмещается: до 1600 А
• Тип тока: переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Диапазон рабочих температур: от –40 C до +55 C
• Климатическое исполнение: УХЛ3 - умеренные и холодные регионы с возможностью работы в помещениях с высокой влажностью
• Материал корпуса: пластик
• Толщина корпуса: 4 мм
• Подключение: круглый медный проводник или медная шина
• Способ монтажа: установка на монтажную плату внутри корпуса выключателя
• Количество контактов: 0 - устройство не имеет собственных коммутируемых контактов
• Соответствие нормам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Расцепитель независимый 220/380В 800-1600А совместим исключительно с автоматическими выключателями серии ВА-99 EKF PROxima. Для установки необходимо:

1. Открутить винты крепления фальш-панели на лицевой стороне выключателя.
2. Извлечь фальш-накладки, чтобы получить доступ к внутренним гнездам.
3. Вставить расцепитель в соответствующее гнездо до щелчка - он фиксируется механически.
4. Проложить провода от источника управления через боковые каналы корпуса, не допуская перегибов.
5. Собрать корпус в обратном порядке, плотно закрыв фальш-панель.

Не используйте этот расцепитель вне выключателей ВА-99 - он не является самостоятельным аппаратом и не работает без установленного автомата.

Безопасность и стандарты

Устройство сертифицировано согласно ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2-98), что гарантирует соответствие требованиям к надёжности и безопасному отключению. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для открытых площадок или сырых помещений. Эксплуатация при температурах ниже –40 C или выше +55 C недопустима - возможно снижение срабатываемости или выход из строя.

Преимущества

• Физически совместим со всеми модификациями ВА-99 EKF PROxima - легко заменяем и обслуживается без замены всего аппарата.
• Надёжное срабатывание даже при колебаниях сети +-10 % от 220 В.
• Позволяет реализовать сложные алгоритмы управления без изменения основной схемы защиты.
• Пластиковый корпус устойчив к химическим воздействиям в условиях промышленных помещений.

Ограничения применения

• Не работает с постоянным током - только переменный (AC) 220 В.
• Не поддерживает контроль состояния нагрузки - только команду “отключить”.
• Не рассчитан на работу во влажных средах, на улице или в местах с риском попадания жидкостей - IP20 не обеспечивает герметичность.
• Требует наличия выключателя ВА-99; сам по себе не способен отключать цепь.
• Не рекомендован для частого циклического включения/выключения более 10 раз в час - возможен быстрый износ механизма.

Примеры использования

• Автоматическое отключение оборудования при сработавшей пожарной сигнализации.
• Дистанционное отключение участка цеховой линии при аварии на соседнем оборудовании.
• Обеспечение режима “блокировка” при проведении ремонтных работ - сигнал с кнопки “Emergency Stop” отключает всю группу автоматов.
• Интеграция в SCADA-системы для управления энергией по графику.

Практические советы

• Выбирая расцепитель, проверьте, что ваш выключатель ВА-99 имеет свободное гнездо для дополнительных устройств - некоторые модели уже полностью заполнены другими аксессуарами.
• Провода управления должны иметь достаточное сечение - минимум 1,5 мм2 меди, чтобы избежать проседания напряжения при длинных трассах.
• Не забудьте указывать тип устройства (расцепитель независимый) при заказе - другие аксессуары (например, расцепители минимального напряжения) имеют другое назначение.
• Проверяйте целостность фиксаторов после монтажа - плохая посадка вызывает ложные срабатывания или отказы.
• Для длительной эксплуатации в условиях низких температур (ближе к –40 C) рекомендуется периодическая диагностика механической части.
