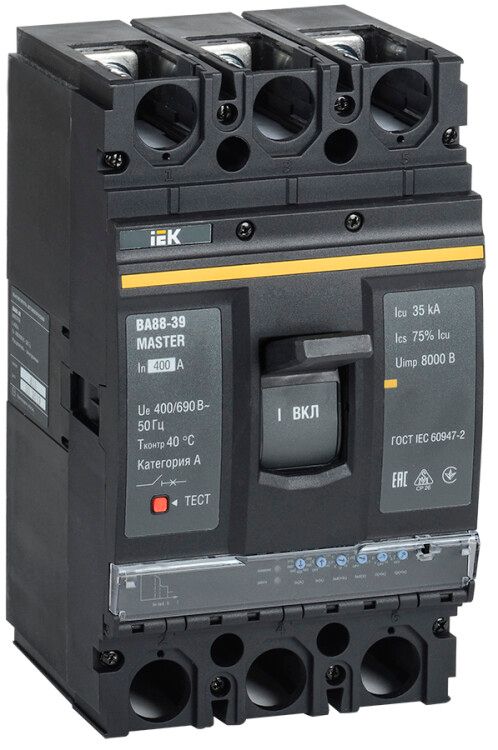

Автоматический выключатель ВА88-39 3Р 400А 35кА MASTER с электрон. расц. IEK - SVA71-3-0400-02

Автоматический выключатель 3-полюсный 400А 35кА ВА88-39 с электронным расцепителем от IEK (ИЭК) - надёжное устройство для защиты мощных электрических сетей от перегрузок, коротких замыканий и просадок напряжения. Артикул sva71-3-0400-02 рассчитан на работу в промышленных условиях с высокими требованиями к безопасности и долговечности.

Назначение и область применения

Выключатель 3-полюсный 400А 35кА ВА88-39 с электронным расцепителем используется для защиты силовых цепей переменного тока в промышленных объектах. Он обеспечивает безопасную коммутацию и автоматическое отключение при аварийных ситуациях: перегрузках, КЗ, а также при снижении напряжения ниже допустимого уровня. Подходит для использования в распределительных щитах крупных предприятий, на производствах с тяжёлым оборудованием, в системах конвейеров, насосных станций и компрессорных установках.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен гасить самые серьёзные короткие замыкания
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и диагностировать состояние сети
• Диапазон настройки защиты от перегрузки: 1600–5600 А - соответствует множителю 4–14 от номинала (10In–35In)
• Уставка срабатывания магнитного расцепителя: 10In - отключение при токе 4000 А
• Защита по минимальному напряжению: да - предотвращает запуск оборудования при недопустимо низком напряжении
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +60C, устойчив к влажности и перепадам
• Способ монтажа: на монтажную плату - требует жёсткой фиксации в щите
• Тип подключения: винтовые зажимы - надёжное соединение с медными проводниками
• Механическая износостойкость: 4000 циклов включения/выключения
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Индикация состояния: есть - визуальное определение положения контактов (вкл./выкл.)
• Привод: рычажковый с возможностью подключения электромоторного привода - позволяет удалённо управлять выключателем
• Конструкция: встраиваемое устройство в литом корпусе - герметичная, прочная сборка

Совместимость и монтаж

Выключатель 3-полюсный 400А 35кА ВА88-39 монтируется исключительно на монтажную плиту - он не имеет крепления на DIN-рейку. Для установки требуется подготовленный щит с отверстием подходящего размера и достаточной жёсткостью основания. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать провода сечением не менее 95 мм2 для медных жил. Электромоторный привод подключается дополнительно - совместим с другими модулями серии MASTER. Обязательно проверьте соответствие габаритов устройства месту установки перед монтажом.

Безопасность и стандарты

Выключатель ВА88-39 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применение электронного расцепителя обеспечивает точную и быструю реакцию на асимметричные и импульсные токи, что повышает уровень безопасности. Защита по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания - важная функция для технологических процессов. Наличие индикации позволяет оператору контролировать состояние аппарата без дополнительных приборов.

Преимущества

• Электронный расцепитель - более точная и гибкая настройка защиты по сравнению с термомагнитными аналогами
• Широкий диапазон настройки защиты от перегрузки (до 5600 А) - подходит для нагрузок с большими пусковыми токами
• Поддержка внешнего моторного привода - удобно для дистанционного управления в труднодоступных местах
• Высокая отключающая способность (35 кА) - гарантирует безопасность даже при серьёзных авариях
• Долгий срок службы (15 лет) и механическая износостойкость (4000 циклов) - снижают затраты на обслуживание
• Работа при экстремальных температурах (-40…+60 C) - подходит для холодных и жарких регионов

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специального крепления на монтажную плату
• Степень защиты IP30 - нельзя применять во влажных помещениях, на улице или там, где возможен контакт с водой
• Нельзя использовать в сетях постоянного тока - только для AC 50 Гц
• Номинальное напряжение 400 В - не подходит для систем 690 В, хотя серия MASTER поддерживает такие значения в других модификациях
• Отсутствие встроенных контактов - не является коммутирующим аппаратом, только защитным

Примеры использования

• Щиты главного распределения на заводе с мощными двигателями (более 100 кВт)
• Системы конвейеров на пищевых и химических производствах
• Централизованное управление группой насосов в водоканалах
• Распределительные пункты в горнодобывающей отрасли
• Объекты с высокой плотностью потребителей энергии - логистические центры, тепловые станции

Практические советы

• При выборе убедитесь, что сечение кабелей соответствует номинальному току 400 А - используйте минимум 95–120 мм2 меди
• Проверьте наличие свободного места вокруг устройства - необходима вентиляция для отвода тепла
• При использовании моторного привода подключайте его согласно схеме в документации IEK - неверное подключение может повредить механизм
• Настройка электронного расцепителя должна выполнять квалифицированный специалист - изменение параметров влияет на всю систему защиты
• Для продления срока службы избегайте частых включений/выключений сверх 4000 циклов - используйте контакторы для частой коммутации
• При работе в условиях низких температур (ниже -20 C) рекомендуется прогревать щит перед первым включением
