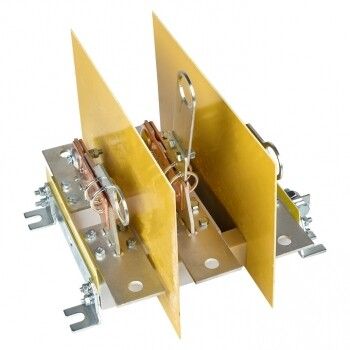

Разъединитель РЕ19-39-31160 630А EKF PROxima - re19-3931160

Разъединитель РЕ19-39-31160 630А от EKF предназначен для безопасного отключения электрических цепей без нагрузки в распределительных щитах. Этот разъединитель РЕ19-39-31160 630А обеспечивает механическую изоляцию цепи при обслуживании и ремонте, соответствует требованиям промышленного электрооборудования и совместим с системами до 1000 В.

Назначение и область применения

Разъединитель РЕ19-39-31160 630А используется исключительно для отключения электрической цепи при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочих токов или аварийных отключений. Применяется в распределительных щитах высокой мощности, где требуется физическая изоляция участка сети перед работой персонала: на станках, конвейерах, в промышленных осветительных сетях, на трансформаторных подстанциях.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток до этой величины без перегрева.
• Номинальное напряжение: 400–1000 В - работает в трёхфазных сетях среднего и высокого напряжения.
• Количество полюсов: 3 - размыкает все три фазы одновременно.
• Условный номинальный ток короткого замыкания: 32 кА - выдерживает кратковременный импульс КЗ до этого значения без повреждения.
• Номинальный кратковременно выдерживаемый ток: 17 кА - способен сохранять целостность при прохождении тока КЗ в течение времени срабатывания автоматического выключателя.
• Степень защиты IP00 - отсутствие защиты от пыли и воды; требует установки внутри закрытого корпуса.
• Тип рукоятки: рычажного типа - удобна для ручного оперирования, имеет четкую визуальную индикацию положения “вкл/выкл”.
• Присоединение: болтовое - позволяет надёжно закрепить шины или кабели через контактные зажимы.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жесткую основу внутри щита.
• Пригоден в качестве сервисного выключателя - да, что делает его обязательным элементом для проведения техобслуживания.

Совместимость и монтаж

Разъединитель РЕ19-39-31160 630А рассчитан на монтаж в распределительных щитах. Установка выполняется на металлическую монтажную плиту или раму с помощью крепёжных отверстий. Болтовые зажимы позволяют подключать медные или алюминиевые шины сечением до 185 мм2. Для правильного монтажа необходимо соблюдать минимальные зазоры между фазами и заземлёнными элементами согласно ПУЭ. Подключение кабелей должно осуществляться с учётом усилия затяжки болтов - не более указанного в паспорте, чтобы избежать деформации контактов.

Безопасность и стандарты

Разъединитель РЕ19-39-31160 630А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Его использование в качестве сервисного выключателя гарантирует выполнение норм безопасности при проведении планового техобслуживания. Отсутствие степени защиты IP00 требует строгого соблюдения условий установки - устройство нельзя использовать вне защищённого корпуса. Наличие рычага с фиксацией в двух положениях предотвращает случайное включение.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 32 кА, что важно для промышленных объектов.
• Надёжное болтовое соединение - минимизирует риск нагрева и окисления контактов при больших токах.
• Интеграция в системы EKF PROxima - совместим с другими компонентами серии, упрощает сборку щитов.
• Яркая визуальная индикация состояния - чёрная рукоятка легко отличима от других элементов, снижает вероятность ошибки при работе.

Ограничения применения

• Не допускается применение в условиях повышенной запылённости, влажности или открытых площадках - степень защиты IP00 не предусматривает внешнюю защиту.
• Нельзя использовать для отключения под нагрузкой - это вызывает дуговое замыкание, повреждает контакты и создаёт опасность для персонала.
• Требуется наличие дополнительной защиты (автоматических выключателей, предохранителей) - сам по себе не обеспечивает защиту от перегрузок и КЗ.
• Не подходит для частого включения/отключения - предназначен для редких операций обслуживания, а не для регулярной коммутации.

Примеры использования

• Отключение питания насосной станции перед заменой двигателя.
• Изолирование секции конвейера для замены контроллеров или датчиков.
• Обеспечение безопасного доступа к шинопроводу в распределительном пункте цеха.
• Фиксация отключённого участка в щите управления лифта перед диагностикой.

Практические советы

• Перед установкой проверьте соответствие сечения подводящих шин и максимального момента затяжки болтов - указанные в документации EKF.
• Убедитесь, что рядом установлены предупреждающие знаки “Не включать! В работе!” - особенно если разъединитель используется как сервисный выключатель.
• При групповой установке нескольких разъединителей РЕ19-39-31160 630А в одном щите соблюдайте интервалы между фазами - не менее 50 мм для 1000 В.
• Не используйте этот разъединитель вместо рубильника или автоматического выключателя - он не имеет тепловой или электромагнитной защиты.
• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии потемнения или нагара протирайте их спиртовой салфеткой и смажьте контактной пастой.
