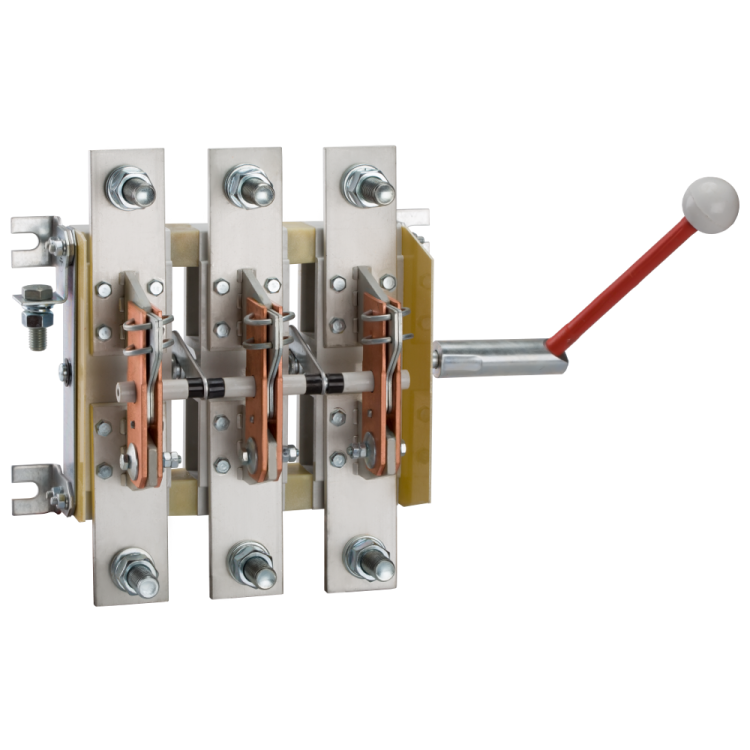

Разъединитель РЕ19-41-31150-1000А-Л-УХЛ3 | 119665 КЭАЗ

Разъединитель РЕ19-41-31150-1000А-Левый-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 1000 А, предназначенный для безопасного отключения цепей в распределительных щитах. Модель РЕ19-41-31150-1000А-Левый-УХЛ3 обеспечивает механическую износостойкость до 6300 циклов и подходит для частых операций в промышленных системах.

Назначение и область применения

Разъединитель РЕ19-41-31150-1000А-Левый-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой. Он применяется как сервисный, аварийный или предохранительный выключатель в распределительных устройствах средней и высокой мощности. Подходит для промышленных объектов: станций управления, конвейерных линий, насосных станций, сварочного оборудования и других систем, требующих надёжного отключения питания перед обслуживанием.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 100 кА
• Номинальная мощность при AC-3, 400 В: 400 кВт
• Частота: 50/60 Гц
• Род тока: переменный и постоянный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без защиты от внешних воздействий, требуется установка в закрытом корпусе
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 1280 мм2
• Габаритные размеры: 125×285×300 мм
• Механическая износостойкость: 6300 циклов включения/выключения
• Тип рукоятки: рычажный, съемный
• Цвет управляющего элемента: серый
• Способ монтажа: на монтажную плату

Совместимость и монтаж

Разъединитель РЕ19-41-31150-1000А-Левый-УХЛ3 предназначен для фронтального монтажа в распределительном щите. Для установки необходима монтажная плата с отверстиями под крепёж. Подключение осуществляется через винтовые зажимы - допускаются кабели сечением до 1280 мм2. Съемная рукоятка позволяет использовать устройство в режиме блокировки (например, с помощью замка), что важно при проведении работ по техобслуживанию. Устройство совместимо со шкафами, соответствующими габаритам 125×285×300 мм.

Безопасность и стандарты

Разъединитель РЕ19-41-31150-1000А-Левый-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает коммутацию под нагрузкой, но не защищает от перегрузок или коротких замыканий - для этого необходимо применять автоматические выключатели или предохранители. Наличие функции аварийной остановки делает его подходящим для систем безопасности по нормам промышленной электробезопасности.

Преимущества

• Высокая коммутационная способность - 100 кА при КЗ, что обеспечивает надёжность даже в сетях с большими токами короткого замыкания
• Износостойкость 6300 циклов - долгий срок службы при регулярном использовании
• Съемная рукоятка - возможность блокировки и контроля доступа
• Поддержка переменного и постоянного тока - универсальность для различных типов нагрузок
• Совместимость с крупными кабелями (до 1280 мм2) - удобна для силовых цепей
• Климатическое исполнение УХЛ3 - устойчивость к колебаниям температуры и влажности в неотапливаемых помещениях

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в открытых местах, на улице или в сырых помещениях без корпуса
• Не является защитным аппаратом - не отключает при перегрузках; обязательно использование в паре с автоматическими выключателями или предохранителями
• Требуется жесткий монтаж на металлическую плиту - не подходит для настенного крепления без дополнительной рамы
• Не рассчитан на частое включение/выключение под максимальной нагрузкой - рекомендовано чередование с другими средствами управления при высокой цикличности

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Автоматическая система аварийной остановки на конвейере
• Главный разъединитель в распределительном щите цеха с мощностью до 400 кВт
• Обеспечение безопасного доступа к оборудованию в энергоустановках с постоянным током

Практические советы

• При выборе места установки учтите габариты 125×285×300 мм - обеспечьте свободный доступ к рукоятке для оператора
• Используйте съемную рукоятку с замком для выполнения работ по техобслуживанию - это соответствует правилам электробезопасности
• Для кабелей сечением более 600 мм2 используйте специальные наконечники и равномерно затягивайте винты - избегайте перекосов
• Проверяйте состояние контактных поверхностей каждые 6–12 месяцев - особенно при работе в условиях запылённости
• НЕ устанавливайте этот разъединитель без корпуса - IP00 не защищает ни от воды, ни от пыли, ни от случайного прикосновения
