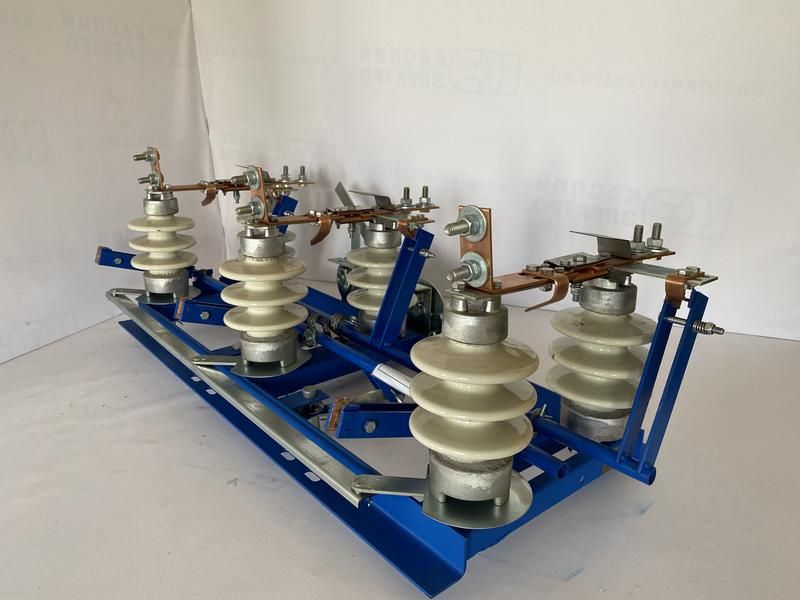

Разъединитель РЛНД-2-10-200 УХЛ1 с приводом ПРНЗ-2-10 3п Электрофарфор 00001154

Разъединитель РЛНД-2-10-200 УХЛ1 с приводом ПРНЗ-2-10 3п Электрофарфор предназначен для механического отключения электрической цепи под напряжением до 10 кВ в режиме холостого хода. Этот аппарат используется в распределительных устройствах подстанций и на воздушных линиях, где требуется надёжная изоляция и устойчивость к внешним условиям.

Назначение и область применения

Разъединитель РЛНД-2-10-200 УХЛ1 с приводом ПРНЗ-2-10 3п Электрофарфор применяется для создания видимого разрыва в электрической цепи при обслуживании, ремонте или переводе оборудования в ремонтный режим. Он не предназначен для отключения нагрузки - только для работы в режиме холостого хода. Подходит для установки в открытых распределительных устройствах (ОРУ) 6–10 кВ, особенно там, где важна долговечность и устойчивость к агрессивной среде.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 200 А
• Число полюсов: 3
• Исполнение по климатическому исполнению: УХЛ1 - работает при температуре от −60 C до +40 C, в условиях повышенной влажности и запылённости
• Тип привода: ПРНЗ-2-10 - ручной, рычажного типа, с возможностью блокировки
• Материал изоляторов: электрофарфор - высокопрочная керамика с хорошими диэлектрическими свойствами
• Степень защиты корпуса: не указана - изоляторы открыты, защищены только конструкцией

Совместимость и монтаж

Разъединитель РЛНД-2-10-200 УХЛ1 с приводом ПРНЗ-2-10 3п Электрофарфор монтируется на опорную раму или башмак распределительного устройства. Привод ПРНЗ-2-10 крепится жестко к основанию, обеспечивает одновременное переключение всех трёх полюсов. Для правильной установки необходимо соблюдать габариты и шаг крепления, соответствующий типовой схеме для РЛНД-2. Кабельные выводы рассчитаны на соединение с шинами или кабелями сечением до 95 мм2. Перед монтажом проверьте целостность фарфоровых изоляторов - трещины недопустимы.

Безопасность и стандарты

Разъединитель РЛНД-2-10-200 УХЛ1 с приводом ПРНЗ-2-10 3п Электрофарфор соответствует требованиям ГОСТ 18157 и ГОСТ 15150. Конструкция обеспечивает безопасное отключение при наличии заземления через блокировочные механизмы. Работа с устройством допускается только после отключения питания и применения средств защиты согласно ПТЭ и ПБ.

Преимущества

• Фарфоровые изоляторы обеспечивают длительную работу даже в условиях сильной запыленности и влаги
• Ручной привод ПРНЗ-2-10 не требует внешнего источника энергии - надёжный и простой в эксплуатации
• Высокая механическая прочность конструкции снижает риск повреждений при ветровых нагрузках
• Климатическое исполнение УХЛ1 позволяет использовать устройство в суровых условиях Сибири, Дальнего Востока и других регионов с холодным климатом

Ограничения применения

• Не предназначена для коммутации токов нагрузки - нельзя отключать работающие трансформаторы или линии под током
• Открытая конструкция не защищена от попадания осадков и животных - не рекомендуется для установки внутри закрытых ячеек без дополнительной защиты
• Привод ПРНЗ-2-10 требует физического доступа оператора - не подходит для автоматизации или удалённого управления
• Нет встроенной системы заземления - заземление должно быть выполнено отдельно

Примеры использования

• Отключение секционирующего выключателя перед плановым ремонтом на подстанции 10 кВ
• Обеспечение видимого разрыва при работе на воздушной линии 10 кВ
• Переключение между двумя источниками питания в системе резервирования
• Изоляция участка сети при аварийном отключении

Практические советы

• Перед каждым включением/отключением проверяйте положение контактов - они должны находиться в крайних положениях без провисания
• Проверяйте затяжку болтов крепления привода и изоляторов ежегодно - особенно в районах с частыми колебаниями температур
• При замене старого разъединителя сверьте габариты и расположение крепёжных отверстий - модель РЛНД-2-10-200 имеет специфическую посадку
• Не используйте смазку на контактных поверхностях - она может вызвать нагрев и окисление
• При эксплуатации в снежных регионах периодически удаляйте наледь с изоляторов - это предотвращает пробои
