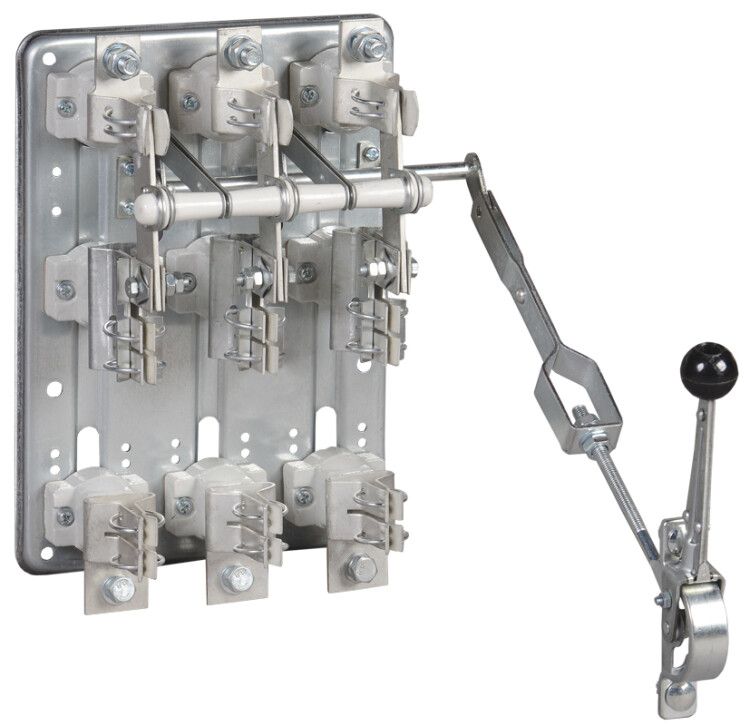

Разъединитель РПС-4 400А П | RP-4-2-400 GENERICA IEK

Разъединитель РПС-4 400А П от IEK предназначен для безопасного отключения электрической цепи без нагрузки в распределительных устройствах. Этот рубильник с ручным управлением и болтовым присоединением используется в промышленных и коммунальных системах на напряжение до 660 В, обеспечивает надёжную изоляцию и рассчитан на длительную работу - до 10 лет.

Назначение и область применения

Разъединитель РПС-4 400А П применяется исключительно для отключения цепей без тока нагрузки - то есть когда оборудование уже выключено. Он не предназначен для частого включения/выключения под нагрузкой. Устанавливается в низковольтных распределительных устройствах: ВРУ, щитах управления, шкафах распределения электроэнергии в жилых, общественных и промышленных зданиях. Подходит для работы в составе комплексных систем, где требуется физическая изоляция участка сети для обслуживания или ремонта.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Род тока: переменный (AC)
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 30 кА
• Тип присоединения: болтовое
• Тип элемента управления: поворотная рукоятка
• Вид привода: ручной
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Способ монтажа: на монтажную плату
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Срок службы: 10 лет
• Соответствие стандарту: ГОСТ Р 50030.3

Совместимость и монтаж

Разъединитель РПС-4 400А П монтируется на монтажную плату - он не имеет корпуса и требует установки внутрь сборки, например, в металлический шкаф или распределительный щит. Присоединение проводов осуществляется через болтовые зажимы - необходимо использовать подходящие наконечники и соблюдать момент затяжки. Для правильной работы важно, чтобы площадка монтажа была прочной, не деформировалась под нагрузкой и имела достаточное пространство вокруг для доступа к рукоятке. Устройство совместимо с предохранителями типоразмера 2, хотя сами предохранители в комплект не входят.

Безопасность и стандарты

Разъединитель РПС-4 400А П соответствует требованиям ГОСТ Р 50030.3, что гарантирует соответствие нормам безопасности для оборудования низкого напряжения. Наличие функции главного выключателя позволяет использовать его как точку отключения всей системы. Однако степень защиты IP00 означает, что все токоведущие части открыты - поэтому устройство обязательно должно быть установлено внутри закрытого щита, недоступного для случайного прикосновения.

Преимущества

• Высокая коммутационная способность - выдерживает ток КЗ до 30 кА, что делает его надёжным даже в условиях аварийных перегрузок.
• Простой и проверенный механизм поворотной рукоятки - удобен для оператора, легко визуально определить положение “вкл/выкл”.
• Долгий срок службы - 10 лет при соблюдении условий эксплуатации.
• Подтверждённое соответствие российскому стандарту - снижает риск отказа при проверках.

Ограничения применения

• Не допускается использование в качестве автоматического выключателя - нельзя отключать цепь под нагрузкой.
• IP00 - запрещена установка вне защищённых шкафов; открытый контакт опасен для людей и среды.
• Не подходит для мобильных или наружных установок - требует постоянного помещения с контролируемой средой.
• Не содержит встроенной защиты от перегрузок или КЗ - должен использоваться в паре с предохранителем или автоматическим выключателем.

Примеры использования

• Главный разъединитель в ВРУ многоквартирного дома перед входными автоматами.
• Отключающее устройство в шкафу управления насосной станцией.
• Точка изоляции на производственном конвейере перед сервисным обслуживанием.
• Распределительный щит промышленного цеха, где требуется фиксированное отключение питания для ремонтных работ.

Практические советы

• Выбирая Разъединитель РПС-4 400А П, убедитесь, что ваша монтажная плата имеет отверстия под крепление и достаточно места для свободного поворота рукоятки (не менее 80–100 мм в радиусе).
• Обязательно используйте предохранители типоразмера 2, соответствующие номинальному току 400 А - они должны быть установлены рядом, так как сам разъединитель не защищает от перегрузок.
• Проверьте соответствие сечения проводов - для 400 А рекомендовано сечение не менее 95–120 мм2 медного провода.
• При монтаже в холодных условиях (УХЛ3) следите, чтобы не было конденсата на контактах - это может вызвать коррозию и увеличить переходное сопротивление.
• После монтажа проведите визуальную проверку: рукоятка должна четко фиксироваться в обоих положениях, контакты - плотно прилегать без люфта.
