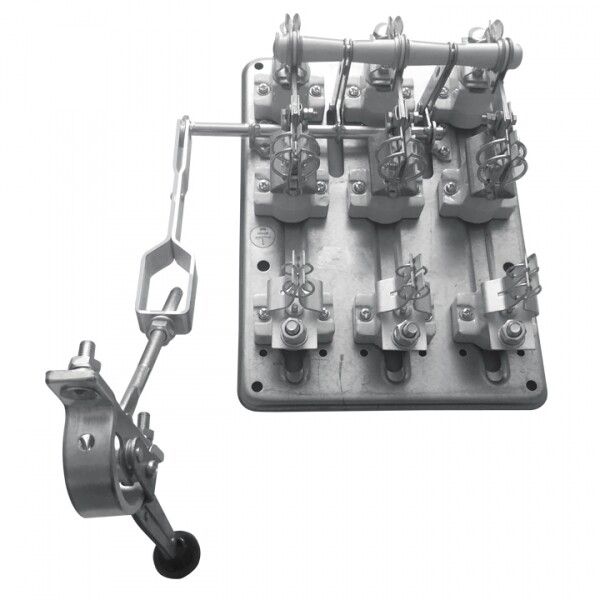

Разъединитель РПС-6 630А левый привод, без ППН EKF PROxima | rps-630l

Разъединитель РПС-6 630А левый привод, без плавкого предохранителя от EKF (артикул rps-630l) предназначен для безопасного отключения силовой цепи вручную при отсутствии нагрузки. Это стационарный аппарат серии Proxima, подходящий для распределительных щитов в промышленной электроустановке.

Назначение и область применения

Разъединитель РПС-6 630А используется исключительно для ручного отключения электрической цепи при нулевой нагрузке - то есть после отключения автомата или контактора. Он не предназначен для переключения под током. Применяется в системах распределения энергии с частотой 50 Гц, где требуется визуально подтверждённый разрыв цепи для обслуживания, ремонта или проверки оборудования.

• Подходит для щитов управления станков, насосов, компрессоров и конвейеров
• Используется как сервисный выключатель - позволяет изолировать участок сети перед работой
• Не применяется в цепях с частыми включениями/выключениями

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 440 В переменного тока - рассчитан на работу в сетях до 440 В
• Количество полюсов: 3 - управляет трёхфазной цепью
• Условный ток короткого замыкания: 32 кА - выдерживает кратковременные токи КЗ до этой величины (не отключает, но сохраняет целостность)
• Номинальная мощность (AC-23): 315 кВт - максимальная активная мощность, которую можно отключать при условии отсутствия нагрузки
• Тип подключения: винтовые зажимы - позволяют закрепить кабель сечением до 240 мм2
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри корпуса или щита
• Способ монтажа: на монтажную плату - фиксируется болтами на металлической пластине
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Тип рукоятки: поворотный рычаг - обеспечивает наглядное положение “вкл/выкл”
• Нормативный документ: ГОСТ Р 50030.3-2012 - соответствует требованиям к выключателям-разъединителям

Совместимость и монтаж

Разъединитель РПС-6 630А монтируется на специальную монтажную плиту (обычно из стали 1–2 мм) с помощью четырёх отверстий под крепёж. Для правильной установки необходимо соблюсти шаг крепления, указанный в чертежах производителя. Подключение кабелей выполняется через винтовые зажимы - затяжка должна быть равномерной, без перекоса жил. Максимальное сечение кабеля - 240 мм2, меньшие сечения рекомендуется использовать с наконечниками.

Обязательно убедитесь, что место установки защищено от доступа посторонних лиц - рукоятка не имеет возможности запирания. Разъединитель не совместим с автоматическими системами управления - он исключительно ручной.

Безопасность и стандарты

Разъединитель РПС-6 630А соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к выключателям-разъединителям. Конструкция обеспечивает визуальный разрыв цепи - при переводе рычага в положение “выкл” все три ножа полностью отделены от контактов. Это гарантирует безопасность при проведении ремонтных работ. Однако из-за степени защиты IP00 использование вне корпуса недопустимо - риск поражения током высокий.

Преимущества

• Надёжная ножевая контактная система с пружинным нажатием - снижает риск нагрева и окисления контактов
• Ярко выраженная механическая индикация состояния (“вкл/выкл”) - минимизирует человеческую ошибку
• Серия Proxima от EKF - стандартизированные габариты, совместимость с другими изделиями серии
• Позволяет выполнять функцию сервисного выключателя - обязательна по нормам безопасности при работе с оборудованием

Ограничения применения

• Нельзя использовать для отключения под нагрузкой - возможна дуга, повреждение контактов и авария
• IP00 - нельзя устанавливать в открытых помещениях, на улице, в сырых или пыльных местах
• Не имеет встроенных предохранителей - отличается от моделей РПБ/РПС с предохранителем
• Не подходит для частых операций включения/отключения - срок службы ограничен механической износостойкостью
• Требует внешней защиты - обязательно монтаж в щите или боксе с уровнем защиты не ниже IP54

Примеры использования

• Отключение питания частотного преобразователя перед техобслуживанием
• Изолирование группы двигателей на конвейере для проведения профилактики
• Размыкание цепи перед заменой контактора или теплового реле
• Функция “блокировка по питанию” в системах безопасности производства

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 240 мм2 невозможно, меньшее - используйте наконечники
• При установке на монтажную плату убедитесь, что она жестко закреплена - вибрация вызывает ослабление контактов
• Не допускайте попадания пыли и влаги внутрь щита - даже при IP00 грязь на контактах снижает надёжность
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах или частых отключениях
• Если нужна защита от случайного включения - установите замок или пломбу на рукоятку (не предусмотрена конструкцией, но возможно дополнительно)
