Разъем плоский неизолированный РП-М 1,0-(2,8) (500шт/упак) | 85665 КВТ

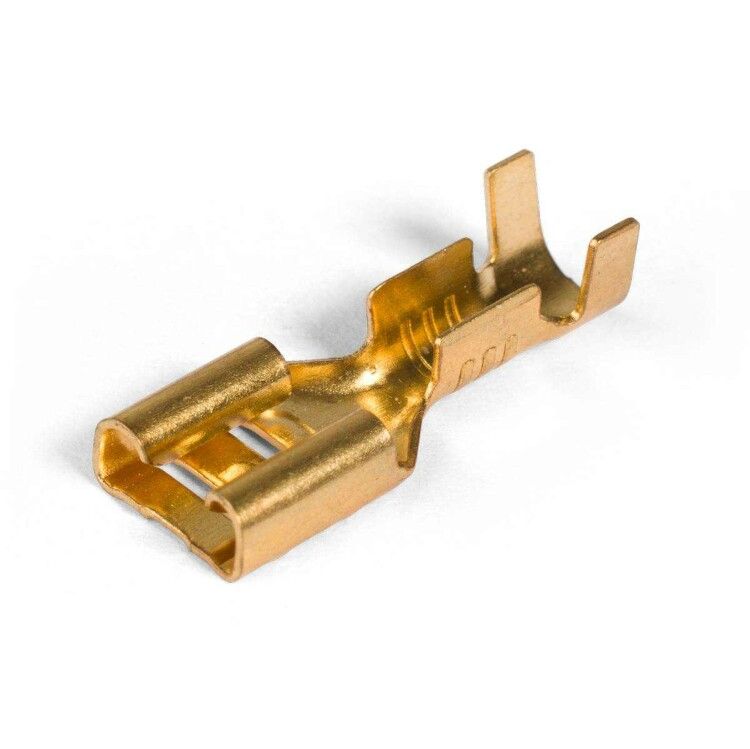

Разъем плоский неизолированный РП-М 1,0-(2,8) от бренда КВТ - это наконечник для надежного и виброустойчивого соединения многожильных медных проводов сечением 0,5–1 мм2. Подходит для установки в условиях вибраций и высоких температур, особенно там, где важна долговечность контактов. Артикул 85665 поставляется в упаковке по 500 штук.

Назначение и область применения

Разъем плоский неизолированный РП-М 1,0-(2,8) предназначен для оконцевания гибких многопроволочных медных проводов и создания быстроразъемных соединений типа «мама–папа». Применяется в местах с постоянными механическими нагрузками: на транспорте, в промышленном оборудовании, системах управления, станках, конвейерах, силовой аппаратуре. Особенно эффективен в зонах с вибрацией, перепадами температур и необходимостью частого демонтажа.

Технические характеристики

• Тип изделия: наконечник (гильза)
• Материал: латунь Л63
• Номинальное сечение провода: 0,5–1 мм2
• Изоляция: отсутствует
• Температурный диапазон: от –55 C до +135 C
• Максимальное рабочее напряжение: 400 В
• Покрытие: без покрытия (сырая латунь)
• Обжим: двухконтурный - по жиле и по изоляции
• Фиксация: замковые защелки для соединения с разъемами РП-П

Совместимость и монтаж

Разъем РП-М 1,0-(2,8) совместим только с соответствующими плоскими разъемами РП-П того же размера. Установка требует специального инструмента - двухконтурной матрицы МПК-04 от КВТ. Обжим выполняется в два этапа: первый контур - плотное сжатие вокруг медной жилы, второй - по изоляционному воротнику провода. Это предотвращает выскальзывание и повышает срок службы соединения. Посадочный размер определяется шириной «B» ответного разъема РП-П - перед монтажом проверьте соответствие размеров.

Преимущества

• Двухконтурный обжим обеспечивает исключительную механическую прочность и устойчивость к вибрациям.
• Засечки на контактной части усиливают сцепление с жилой, снижают риск ослабления контакта.
• Замковый механизм позволяет легко и надежно соединять и разъединять разъемы без инструментов.
• Латунь Л63 сохраняет проводимость и форму даже при длительной работе при высоких температурах.
• Отсутствие изоляции и покрытия делает разъем компактным и подходящим для герметичных корпусов, где изоляцию обеспечивает внешняя среда.

Ограничения применения

• Не применяется в цепях с напряжением выше 400 В - возможен пробой между контактами.
• Не предназначены для однопроволочных (монолитных) проводов - требуется многожильная гибкая жила.
• Без изоляции - нельзя использовать в открытых участках цепей без защиты от случайного замыкания или доступа людей.
• Не рекомендуется для влажных сред без дополнительной герметизации - латунь без покрытия подвержена окислению.
• Требуется точное соблюдение размеров: использование с разъемами РП-П другого класса приведет к плохому контакту или деформации.

Примеры использования

• Электронные блоки управления в автопроме - соединения на двигателе, коробке передач.
• Промышленные контроллеры и панели управления на заводах с вибрационным оборудованием.
• Аппаратура в теплицах, сушильных камерах, печных системах - благодаря широкому температурному диапазону.
• Системы освещения и питания в транспорте (поезда, троллейбусы, спецтехника).

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - слишком длинная жила не будет надежно закреплена.
• Используйте только матрицу МПК-04 - другие инструменты могут не обеспечить двухконтурный обжим и привести к отказу.
• Проверяйте соответствие размера РП-М и РП-П по маркировке «В» - не все разъемы с одинаковым сечением взаимозаменяемы.
• При хранении держите в сухом месте - латунь без покрытия может потемнеть, что не влияет на работу, но затрудняет визуальный контроль.
• Учитывайте, что 500 штук в упаковке - это оптимальный объем для крупных проектов; для мелкосерийного ремонта можно купить меньшие партии других артикулов.
