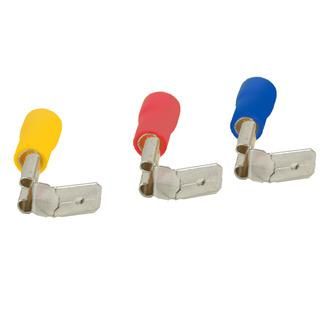

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-1,5-7,5-0,4(100шт) | 278092 КЭАЗ

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-1,5-7,5-0,4 - это надежный соединительный элемент для быстрого подключения и ответвления медных проводов сечением 0,5–1,5 мм2 в электрических цепях до 400 В. Упакован по 100 штук, изделие от КЭАЗ подходит для монтажа в распределительных щитах, на оборудовании и в автоматике.

Назначение и область применения

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-1,5-7,5-0,4 предназначен для создания ответвлений от основного провода без его перерезания. Применяется там, где требуется надежное, но легко демонтируемое соединение: в распределительных щитах, на пультах управления, в системах автоматизации, на станках и конвейерах. Подходит для работы как в цепях переменного, так и постоянного тока.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5 – 1,5 мм2 - оптимальная зона для плотной фиксации медной жилы;
• Номинальное напряжение: 400 В - безопасная работа в сетях до 400 В переменного и постоянного тока;
• Материал контакта: латунь - обеспечивает хорошую проводимость и устойчивость к окислению;
• Материал изоляции: поливинилхлорид (ПВХ) - гибкий, устойчивый к механическим воздействиям и химически стойкий материал;
• Цвет изоляции: красный - стандартизированная цветовая маркировка для удобства идентификации;
• Размер контактной части: 6,3 × 0,8 мм - совместим с типовыми клеммами и разъемами этого формата;
• Диапазон рабочих температур: от -40 C до +80 C - работает в условиях холодных помещений и нагреваемых корпусах оборудования;
• Форма исполнения: наконечник - позволяет вставлять в клеммы, болтовые зажимы и ответвительные колодки.

Совместимость и монтаж

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-1,5-7,5-0,4 совместим с большинством стандартных клеммных колодок и болтовых зажимов с шириной до 6,3 мм. Для установки зачищается провод на 6–8 мм, он вставляется в контактную часть до упора, после чего зажимается специальным инструментом - клещами для опрессовки. Не требует пайки. Обязательно проверьте соответствие сечения провода - использование проводов больше 1,5 мм2 снижает надежность соединения.

Безопасность и стандарты

Разъем соответствует требованиям к безопасности для электромонтажных комплектующих в сетях до 400 В. Материалы изоляции (ПВХ) и контакта (латунь) не выделяют токсичных веществ при нормальной эксплуатации. Соответствует общепринятым практикам монтажа в соответствии с ГОСТ Р 50030.5.2 и IEC 60947-7-1.

Преимущества

• Удобство монтажа - не нужна пайка, достаточно опрессовки;
• Высокая надежность соединения благодаря прочному контакту латуни;
• Защита от случайного выпадения - форма наконечника плотно фиксируется в клемме;
• Цветная изоляция - ускоряет поиск и диагностику цепей;
• Стандартный размер - совместим с широким спектром устройств и клеммных блоков.

Ограничения применения

• Не предназначены для многожильных проводов без предварительной опрессовки наконечника;
• Не рекомендуются для проводов сечением более 1,5 мм2 - возможен слабый контакт и перегрев;
• Не подходят для открытого монтажа вне корпусов - ПВХ-изоляция чувствительна к длительному UV-облучению и агрессивным средам;
• Не используются в цепях выше 400 В - риск пробоя изоляции.

Примеры использования

• Подключение датчиков к клеммной колодке в щите управления;
• Ответвление питания для освещения от основного силового кабеля;
• Присоединение кнопок и индикаторов в пульте управления станком;
• Монтаж сигнализационных цепей в автоматических линиях.

Практические советы

• Перед монтажом всегда используйте инструмент для опрессовки - ручное зажатие не гарантирует герметичность контакта;
• Проверяйте сечение провода перед установкой - даже небольшое превышение 1,5 мм2 может вызвать нагрев;
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды снижает долговечность;
• При замене старых разъемов - сравнивайте размеры контактов (6,3×0,8 мм);
• Упаковка по 100 штук - идеальна для крупных проектов; для малых объемов можно брать несколько упаковок, чтобы не терять партию.
