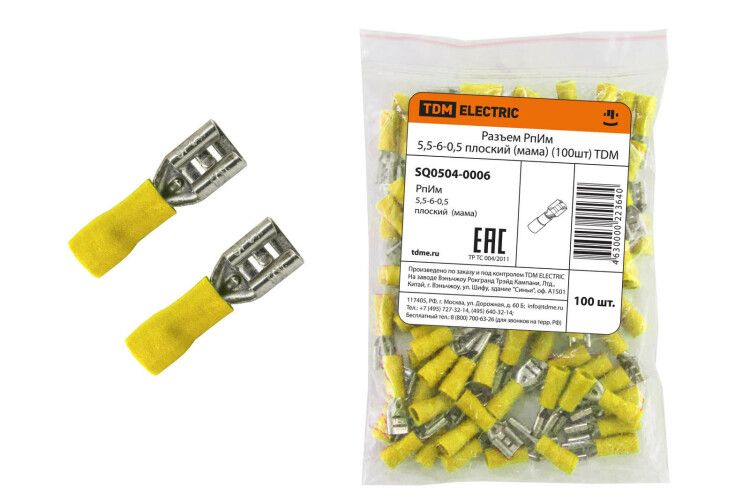

Разъем РпИм 5,5-6-0,5 плоский (мама) (100шт) | SQ0504-0006 TDM

Разъем РпИм 5,5-6-0,5 плоский (мама) от TDM ELECTRIC - это надежный соединитель для быстрого подключения и отключения проводов сечением 4–6 мм2. Артикул sq0504-0006 рассчитан на работу в условиях частых переключений, что делает его удобным решением для сборки и обслуживания электрических цепей.

Назначение и область применения

Разъем РпИм 5,5-6-0,5 плоский (мама) предназначен для временного или периодического подключения и отключения электрических цепей. Подходит для переключения контуров в панелях управления, тестирования оборудования, монтажа временных схем и ремонта. Часто используется в промышленной автоматизации, на конвейерах, станках и распределительных щитах, где требуется быстрая замена или диагностика участков цепи.

Технические характеристики

• Тип контакта: гильза / розетка (мама)
• Форма контакта: плоский, размер 6,3 × 0,8 мм
• Номинальное сечение провода: 4–6 мм2 (соответствует AWG 9–11)
• Максимальный ток: 24 А
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: поливинилхлорид (ПВХ)
• Тип изоляции: частичная - изолирована только основание контакта, рабочая часть остается открытой
• Цвет изоляции: желтый - указывает на допустимый ток до 24 А
• Замок/защелка: есть - фиксирует контакт при вставке, предотвращает случайное выскальзывание
• Количество в комплекте: 100 штук

Совместимость и монтаж

Разъем РпИм 5,5-6-0,5 плоский (мама) совместим с одноимёнными штыревыми контактами (папа) того же типа. Для установки необходимо зачистить изоляцию с конца провода на 6–8 мм, вставить жилу в гильзу и обжать специальным инструментом. Обжим должен плотно охватывать провод без повреждения медных жил. Убедитесь, что используемый обжимной клещ имеет матрицу под размер 6,3 мм. После обжима проверьте прочность соединения легким рывком.

Безопасность и стандарты

Разъем РпИм 5,5-6-0,5 плоский (мама) не имеет сертификатов по международным стандартам (IEC, UL). Применяется в соответствии с внутренними требованиями производителя TDM ELECTRIC. Не рекомендуется для использования во взрывоопасных средах, на открытом воздухе без защиты или при постоянном напряжении выше 400 В переменного тока. Цвет изоляции служит визуальной индикацией номинала, но не заменяет контроль параметров цепи.

Преимущества

• Защелка обеспечивает надежную фиксацию - снижает риск потери контакта при вибрации
• Желтый цвет изоляции позволяет быстро определить номинальный ток без дополнительной маркировки
• Латунные контакты обеспечивают долгий срок службы даже при многократных подключениях
• ПВХ-изоляция устойчива к механическим воздействиям и большинству масел и растворителей
• Удобная упаковка - 100 штук в одной партии, легко организовать запас на складе

Ограничения применения

• Не предназначены для работы в условиях повышенной влажности, прямого попадания воды или пыли - изоляция не герметична
• Не подходят для высокочастотных сигналов или слаботочных систем (например, датчиков) - слишком большие зазоры и индуктивность
• Частичная изоляция требует дополнительной защиты (коробки, трубки) при расположении рядом с другими элементами
• Не совместимы с проводами меньше 4 мм2 - возможен плохой обжим и перегрев
• Не используются в цепях с импульсными нагрузками свыше 24 А - риск оплавления контактов

Примеры использования

• Подключение испытательных приборов к силовым цепям на заводе
• Переключение режимов работы станка через внешнюю панель
• Временные соединения при настройке системы освещения
• Обмен модулей в контроллере без пайки
• Энергоэффективные решения там, где нужна возможность быстрой замены контакта

Практические советы

• Выбирайте разъем РпИм 5,5-6-0,5 плоский (мама) только для проводов сечением 4–6 мм2 - меньший провод не будет надежно закреплен, больший - не войдет
• Проверяйте глубину входа в гильзу перед обжимом - провод должен полностью войти, чтобы избежать “вылета” при нагрузке
• При использовании в вибрирующих средах дополнительно фиксируйте разъемы в корпусе или на планке
• Не смешивайте эти разъемы с аналогами других производителей - даже небольшая разница в размерах (+-0,1 мм) может вызвать нагрев и выход из строя
• Храните в сухом месте - ПВХ изоляция теряет эластичность при длительном воздействии температур ниже –10 C
