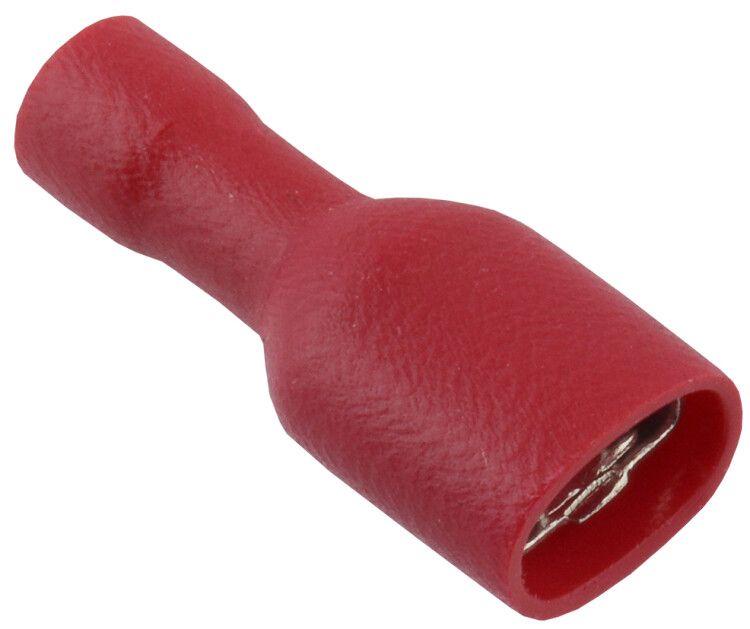

Разъем РпИмп 1,25-5-0,8 плоский (100 шт) | URM20-D15-D17-5 IEK

Разъем РпИмп 1,25-5-0,8 плоский (100 шт) от бренда IEK - это надежный наконечник для оконцевания медных проводов сечением 0,5–1,5 мм2. Он обеспечивает прочное и долговечное соединение с клеммами оборудования, что делает его популярным решением в распределительных щитах, на станках и в системах управления. Артикул urm20-d15-d17-5 соответствует серийному исполнению, подходящему для массового монтажа.

Назначение и область применения

Разъем РпИмп 1,25-5-0,8 плоский используется для оконцевания одножильных и многожильных медных проводов перед подключением к контактным элементам. Применяется в коммутационных устройствах: автоматических выключателях, клеммных блоках, наборных зажимах, розетках и других точках подключения. Подходит для внутренней электромонтажной работы в помещениях с нормальной влажностью.

Технические характеристики

• Материал изделия: медь - обеспечивает высокую электропроводность и устойчивость к нагреву.
• Номинальное сечение провода: 0,5–1,5 мм2 - оптимально для слаботочных цепей и силовой нагрузки до 10 А.
• Напряжение: до 380 В - рассчитан на работу в сетях переменного тока бытового и промышленного назначения.
• Материал изоляции: поливинилхлорид (ПВХ) - защищает от случайного замыкания, устойчив к механическим повреждениям и химически агрессивным средам.
• Цвет: красный - стандартизированная цветовая маркировка для фазного провода (L).
• Срок службы: 5 лет - гарантирует стабильную работу при соблюдении условий эксплуатации.
• Форма: плоский наконечник - совместим с винтовыми и пружинными зажимами широкого спектра устройств.

Совместимость и монтаж

Разъем РпИмп 1,25-5-0,8 плоский (100 шт) совместим с большинством стандартных клеммных зажимов, в том числе от IEK, Schneider Electric, ABB, Legrand. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину, равную глубине гильзы наконечника (обычно 6–8 мм).
• Вставить провод в гильзу и обжать специальным инструментом (клещами для наконечников).
• Убедиться, что жила полностью заполнена гильзу - не допускается свободное перемещение провода внутри.
• Подключить наконечник к клемме, затягивая винт до упора - не перетягивать!

Обжим должен выполняться только инструментом с матрицей, соответствующей типу наконечника. Нельзя использовать обычные плоскогубцы - это снижает надежность соединения.

Безопасность и стандарты

Разъем РпИмп соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399-97. Изоляция ПВХ не распространяет горение и не выделяет токсичных веществ при нормальных температурных режимах. Устройство не предназначено для использования во взрывоопасных зонах или на открытом воздухе без защиты.

Преимущества

• Высокая надежность соединения благодаря качественной меди и плотному обжиму.
• Стандартный размер и форма обеспечивают универсальную совместимость с оборудованием.
• Яркая красная изоляция упрощает визуальный контроль фазных проводов при обслуживании.
• Упаковка по 100 шт - удобна для крупных проектов и экономит время на закупке.

Ограничения применения

• Не применяется для алюминиевых проводов - материал наконечника несовместим с алюминием.
• Не рекомендован для внешних установок - ПВХ-изоляция чувствительна к УФ-излучению и экстремальным температурам ниже –25 C.
• Не подходит для частых вибраций или ударных нагрузок - требуется дополнительная фиксация провода.
• Не следует использовать в условиях повышенной влажности без герметизации клеммы - риск окисления контакта.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в этажном щите.
• Оконцевание проводов от счетчиков энергии к клеммной колодке.
• Присоединение проводов к реле времени или терморегуляторам в системах отопления.
• Монтаж цепей управления на станках с ЧПУ и конвейерных линиях.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - использование провода меньше 0,5 мм2 или больше 1,5 мм2 снижает надежность.
• При работе с многожильным проводом используйте обжимной инструмент с регулировкой усилия - чтобы не порвать жилы.
• Храните наконечники в сухом месте - даже ПВХ-изоляция может потерять эластичность при длительном воздействии влаги.
• Для больших объемов работ выгоднее заказывать сразу 100 шт - так вы получаете гарантированную партию одного производства, исключающую вариации в размерах.
• Артикул urm20-d15-d17-5 - это ваш идентификатор для повторных закупок; сохраняйте его в списках материалов.
