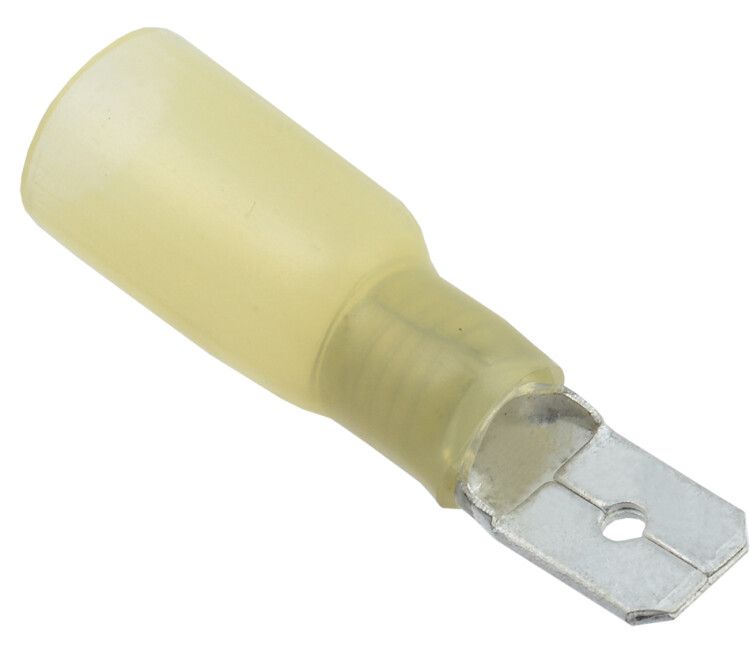

Разъем РпИп-т 6-7-0,8 плоский (100 шт) | URP12-006-D34-7 IEK

Разъем РпИп-т 6-7-0,8 плоский (100 шт) от бренда IEK - это надежный штекер для быстроразъемных соединений гибких медных проводов сечением 4–6 мм2, предназначенный для промышленной автоматизации и распределительных систем. Артикул urp12-006-d34-7 рассчитан на напряжение до 380 В и обеспечивает устойчивую передачу тока при частых подключениях.

Назначение и область применения

Разъем РпИп-т 6-7-0,8 плоский (100 шт) используется для создания быстроразъемных соединений между гибкими многожильными медными проводами. Применяется там, где требуется часто переподключать оборудование: на станках, конвейерах, пультах управления, щитах автоматики. Подходит для условий с высокой вибрацией и необходимостью быстрой замены модулей.

Технические характеристики

• Тип: Штекер (папа) - соединяется с соответствующим разъемом «мама»
• Номинальное сечение провода: 4–6 мм2 - подходит для гибких многопроволочных жил
• Напряжение: до 380 В - безопасная работа в сетях переменного тока средней мощности
• Материал контактов: Латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: Термоусаживающийся полиэтилен - плотно обжимает провод после нагрева, защищает от внешних воздействий
• Цвет: Желтый - визуальное отличие от других типов разъемов, удобство при обслуживании
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном монтаже
• Количество в упаковке: 100 штук - оптимально для масштабных работ

Совместимость и монтаж

Разъем РпИп-т 6-7-0,8 плоский совместим только с разъемами «мама» того же типа и серийного ряда. Для установки необходимо использовать специальный пресс для опрессовки контактной части. После обжима термоусаживаемая изоляция сужается вокруг провода, образуя герметичную защиту. Убедитесь, что диаметр жилы соответствует указанному сечению - использование проводов меньше 4 мм2 или больше 6 мм2 снижает надежность соединения.

Безопасность и стандарты

Разъем РпИп-т 6-7-0,8 плоский (100 шт) соответствует требованиям к качеству изделий IEK, применяемым в промышленной электротехнике. Несмотря на отсутствие явного указания на соответствие ГОСТ или IEC, конструкция разработана с учетом практики российских норм для быстроразъемных соединений. Не предназначен для работы во взрывоопасных зонах или при температуре выше +70 C.

Преимущества

• Замковый фиксатор предотвращает самопроизвольное отсоединение даже при вибрации
• Термоусаживаемая изоляция исключает риск оголения токоведущих частей
• Латунные контакты обеспечивают долговременную проводимость без потерь
• Ярко-желтый цвет позволяет легко идентифицировать цепь при обслуживании
• Удобная упаковка по 100 шт - экономит время при закупке для крупных объектов

Ограничения применения

• Не применяется для одножильных жестких проводов - требуются гибкие многопроволочные
• Не рекомендован для постоянного погружения в воду или высокой влажности - изоляция не является IP-защитой
• Не подходит для напряжений свыше 380 В - возможна пробой изоляции
• Не допускается повторное использование после демонтажа - фиксатор деформируется при разъединении
• Требуется обязательный монтаж с помощью пресса; попытки затянуть вручную приведут к плохому контакту

Примеры использования

• Подключение исполнительных механизмов на конвейерной линии
• Соединение датчиков и приводов в панелях управления станков
• Быстрая замена модулей в системах автоматического контроля
• Монтаж временных силовых цепей на строительных площадках

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину, указанную в инструкции к разъему - слишком длинный конец выйдет из контакта, слишком короткий - не будет зафиксирован
• Используйте пресс с матрицей, подходящей именно для сечения 4–6 мм2 - некорректный инструмент повредит контакт
• После обжима проверьте прочность соединения легким растяжением - провод не должен выскальзывать
• Храните разъемы в сухом месте - хотя материал устойчив к влаге, длительное воздействие может снизить качество изоляции
• При комплектации системы используйте одинаковые цвета для одной функциональной группы - желтые разъемы лучше всего маркировать как «питание» или «основная цепь»
