Разъем плоский полностью изолированный «папа РПИ-П(н) 6.0-(6.3) серия ПРОФИ - 56748 КВТ

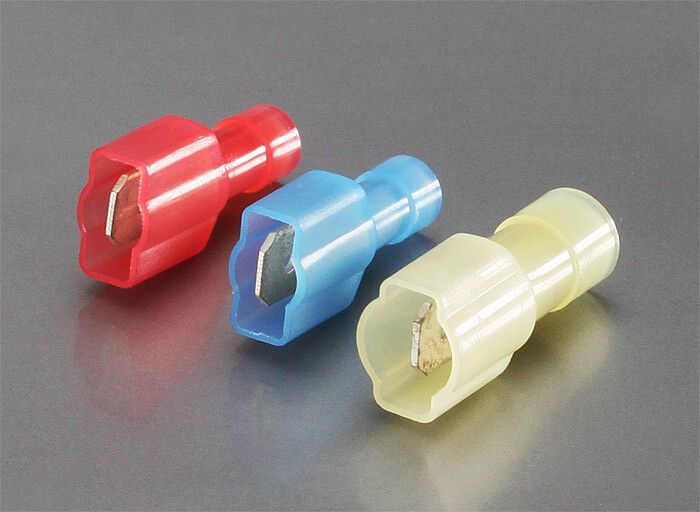

Разъем плоский полностью изолированный РПИ-П(н) 6,0-(6,3) от бренда КВТ — это надежный штекер для создания безопасных, быстроразъемных соединений многопроволочных медных проводов с сечением 4–6 мм². Артикул 56748 предназначен для монтажа в электрооборудовании, где важна изоляция, термостойкость и механическая устойчивость.

Назначение и область применения

Разъем плоский полностью изолированный РПИ-П(н) 6,0-(6,3) используется для создания электрических соединений между проводами в условиях, требующих защиты от внешнего воздействия. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленной автоматизации. Применяется исключительно в паре с соответствующими гнездами «мама» — обеспечивает герметичное, защищенное соединение без открытых токоведущих частей.

Технические характеристики

• Тип: Штекер (папа)
• Номинальный ток: 48 А
• Номинальное напряжение: 690 В
• Сечение провода: 4–6 мм²
• Размер контакта: 6,3 × 0,8 мм
• Внутренний диаметр: 3,4 мм — подходит для многожильных медных проводов
• Материал контактов: Латунь Л63
• Покрытие контактов: Электролитическое лужение — повышает антикоррозийную стойкость и снижает переходное сопротивление
• Материал изоляции: Самозатухающий нейлон без галогенов
• Температурная стойкость: До 105 °C — выдерживает нагрев в рабочих условиях
• Способ монтажа: Опрессовка — кабель вставляется в корпус, после чего опрессовывается специальным инструментом
• Цвет: Желтый — визуальное отличие от других типов разъемов
• Количество в упаковке: 100 штук
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем плоский полностью изолированный РПИ-П(н) 6,0-(6,3) совместим только с гнездами «мама» той же серии — они должны иметь аналогичные размеры и форму. Для монтажа требуется специальный пресс-клещи с матрицей под размер 6,3 мм. Процесс: вставьте подготовленный провод в корпус до упора, затем произведите опрессовку — металл контакта деформируется, плотно охватывая жилу. Изоляционный корпус остается целым — он не режется и не снимается. Убедитесь, что провод не перегнулся внутри корпуса перед опрессовкой. Отдельно: разъем можно использовать для ответвлений через устройство ОВТ — при этом сохраняется вся система изоляции.

Особенности конструкции

• Полностью изолированная конструкция: Никаких оголенных участков даже при сборке — безопасно при работе под напряжением.
• Easy Entry: Конусообразный вход позволяет легко ввести многопроволочную жилу без предварительной зачистки или уплотнения — экономит время при массовом монтаже.
• Засечки внутри: Поперечные насечки на стенках трубки усиливают механическое сцепление с проводником — предотвращают выскальзывание при нагрузке.
• Фиксатор замкового типа: Отверстие в корпусе принимает замок гнезда «мама» — соединение не расстыковывается случайно.
• Двойной контур изоляции: При соединении с «мамой» изоляция обоих элементов смыкается, создавая два слоя защиты — минимизирует риск пробоя.

Преимущества

• Высокая степень защиты благодаря полной изоляции — подходит для влажных и запыленных сред.
• Луженые контакты снижают окисление — продлевают срок службы в агрессивной среде.
• Нейлон без галогенов — экологически безопасен, не выделяет токсичных веществ при перегреве.
• Не требует пайки — монтаж проще и быстрее, чем с классическими клеммами.
• Удобен для серийного производства — одинаковые параметры позволяют стандартизировать процесс.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов — возможен разрыв жилы при опрессовке.
• Максимальная температура окружающей среды — 105 °C; выше этого значения изоляция теряет прочность.
• Не подходят для переменного тока свыше 690 В — превышение напряжения опасно!
• Не используются в цепях постоянного тока с высокой индуктивностью — возможны дуговые пробои при отключении.
• Не рекомендованы для мобильных систем с частыми вибрациями без дополнительной фиксации.

Примеры использования

• Подключение двигателей в промышленных станках.
• Сборка силовых цепей в панелях управления CNC-станков.
• Соединение кабелей в конвейерных системах с частым обслуживанием.
• Обустройство освещения в производственных помещениях с повышенной влажностью.
• Альтернатива клеммным колодкам там, где нужна быстрая замена или модификация схемы.

Практические советы

• Перед опрессовкой проверьте, чтобы все проволочки были равномерно распределены — не допускайте скручивания или выпирания жилы.
• Используйте только инструмент с правильной матрицей — некорректная опрессовка приведёт к плохому контакту или трещинам в изоляции.
• Проверяйте посадку: после монтажа потяните за провод — если он не выскакивает, соединение качественное.
• При использовании с ответвителем ОВТ — соблюдайте полярность и не перегружайте цепь сверх 48 А.
• Храните в сухом месте — хотя нейлон устойчив к влаге, длительное воздействие воды может повредить луженое покрытие.
• Помните: этот разъем — часть системы. Он работает только с другими компонентами РПИ-П(н) того же размера — не смешивайте с аналогами других производителей.
