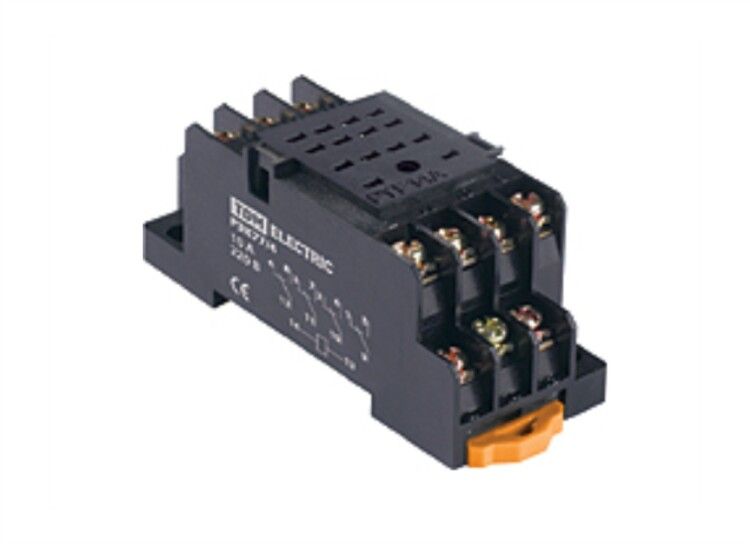

Разъем РРМ77/3 для РЭК77/3 модульный | SQ0701-0005 TDM

Разъем РРМ77/3 для РЭК77/3 модульный от TDM ELECTRIC - это компактный модульный разъём, предназначенный для быстрого и надёжного подключения реле РЭК77/3 к DIN-рейке. Он обеспечивает механическую фиксацию и электрический контакт между реле и внешней цепью, упрощая монтаж и обслуживание в системах автоматизации.

Назначение и область применения

Разъем РРМ77/3 для РЭК77/3 модульный используется исключительно для подключения реле РЭК77/3 к силовым и управляющим цепям. Он не является самостоятельным устройством - работает только в паре с этим типом реле. Применяется там, где требуется частая коммутация слаботочных и средних нагрузок: системы вентиляции, отопления, освещения, насосов, конвейеров, автоматических щитов и инженерного оборудования зданий. Подходит для работы с переменным и постоянным током.

Технические характеристики

• Количество контактов: 11 штырьков - соответствует распределению выводов реле РЭК77/3
• Номинальный рабочий ток: 10 А при AC-1 - допускает управление нагрузками до 10 ампер
• Рабочее напряжение: 230 В - оптимизирован для стандартных сетей 220–240 В переменного тока
• Способ монтажа: установка на DIN-рейку 35 мм с Ω-профилем - совместим с промышленными щитами
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов
• Модульное исполнение: да - занимает один модуль (17,5 мм) на рейке, легко интегрируется в компактные панели

Совместимость и монтаж

Разъем РРМ77/3 для РЭК77/3 модульный совместим **только** с реле серии РЭК77/3 от TDM ELECTRIC. Не подходит для других типов реле, даже аналогичных по числу контактов. Устанавливается на DIN-рейку 35 мм: защёлкивающийся механизм фиксирует разъём одним движением. После установки реле РЭК77/3 вставляется сверху - контакты автоматически соединяются с штырьками разъёма. Для подключения проводов используйте винтовые клеммы: затягивайте равномерно, избегая перетяга. Кабель с жилой до 2,5 мм2 рекомендован.

Преимущества

• Интеграция с реле РЭК77/3 - снижает время монтажа и минимизирует риск ошибок подключения
• Высокая плотность размещения - благодаря модульной форме можно разместить больше устройств на одной рейке
• Надёжная фиксация - механическая связь с реле предотвращает случайное выскальзывание
• Поддержка тока до 10 А - позволяет заменить старые реле типа РП-21 без изменения схемы питания

Ограничения применения

• Не предназначен для прямого подключения к сети - только через реле РЭК77/3
• Работает только при температуре окружающей среды, указанной для реле РЭК77/3 (обычно –25…+60 C)
• Не имеет защиты от пыли и влаги - применяется только внутри закрытых щитов
• Не поддерживает быстроразъёмные соединения - для замены реле необходимо отключать питание и откручивать клеммы

Примеры использования

• Автоматический контроль освещения в офисном здании - разъём подключён к реле, которое включает свет по таймеру
• Управление циркуляционным насосом в системе отопления - сигнал с терморегулятора проходит через разъём к катушке реле
• Контроль вентиляторов в серверной - несколько разъёмов РРМ77/3 установлены рядом, экономят место в щите

Практические советы

• Перед монтажом проверьте соответствие номера реле - только РЭК77/3, другие модели не подходят
• При сборке щита располагайте разъёмы РРМ77/3 для РЭК77/3 модульный ближе к входным кабелям - так сокращаются длины проводов
• Обязательно пометьте каждую клемму - 11 контактов легко запутать без маркировки
• При замене реле не трогайте разъём - он остаётся на месте, меняйте только сам блок РЭК77/3
• Не используйте разъём вне закрытых щитов - отсутствие IP-защиты делает его чувствительным к влаге и пыли
