Разъем РРМ78/3 для РЭК78/3 модульный | SQ0701-0007 TDM

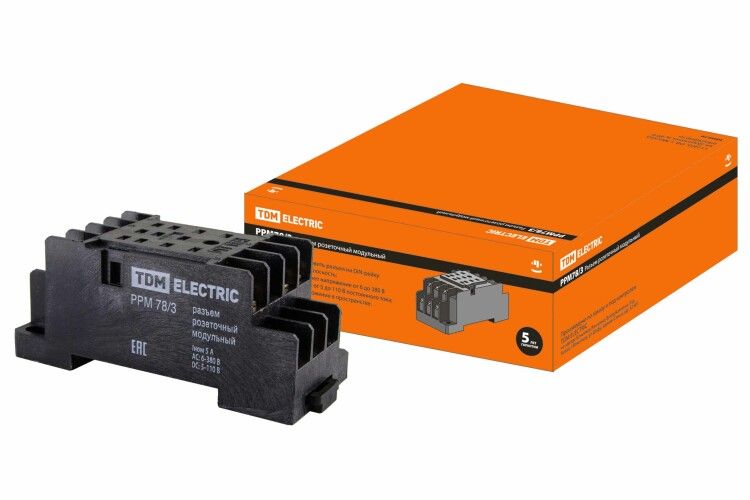

Разъем РРМ78/3 для РЭК78/3 модульный от TDM ELECTRIC - это компактный модульный разъём, предназначенный для быстрого и надёжного подключения реле РЭК78/3 к DIN-рейке. Он обеспечивает механическую фиксацию и электрический контакт между реле и внешней цепью, упрощая монтаж и обслуживание в системах автоматизации.

Назначение и область применения

Разъем РРМ78/3 для РЭК78/3 модульный используется исключительно для подключения реле серии РЭК78/3. Он не является самостоятельным устройством - его задача: обеспечить удобную и безопасную коммутацию управляющих сигналов и силовых цепей через реле. Применяется в системах автоматического управления: вентиляция, отопление, насосы, освещение, конвейеры и другое инженерное оборудование, где требуется частая коммутация малых нагрузок.

Технические характеристики

• Рабочее напряжение: 230 В (переменного тока)
• Номинальный рабочий ток: 5 А при AC-1 (резистивная нагрузка)
• Количество контактов: 11 штырьков - соответствует разъёму реле РЭК78/3
• Способ монтажа: установка на DIN-рейку 35 мм с Ω-профилем
• Тип подключения: винтовые зажимы для проводов
• Модульное исполнение: да - совместим с другими модульными устройствами на рейке

Совместимость и монтаж

Разъем РРМ78/3 для РЭК78/3 модульный совместим **только** с реле РЭК78/3 от TDM ELECTRIC. Не используйте его с другими типами реле - форма и расположение контактов отличаются.

Монтаж выполняется просто: разъём защёлкивается на DIN-рейке, после чего реле РЭК78/3 вставляется сверху до щелчка. Подключение проводов - через винтовые клеммы. Убедитесь, что сечение провода соответствует допустимому для 5 А (обычно до 1,5 мм2 медного провода). Не затягивайте винты чрезмерно - есть риск повреждения пластиковых контактов.

Безопасность и стандарты

Изделие соответствует требованиям к модульным компонентам для распределительных щитов. Серебросодержащие контакты внутри реле обеспечивают устойчивость к окислению и искрообразованию, что снижает риск нагрева и выхода из строя при частых включениях. Однако сам разъём не имеет защиты от брызг или пыли - применяйте его только в закрытых щитах с IP20 и выше.

Преимущества

• Фиксированная конструкция предотвращает случайное выскальзывание реле из разъёма
• Замена реле происходит без перепайки - достаточно вынуть старый и вставить новый
• Поддерживает частые коммутации благодаря качественным контактам реле РЭК78/3
• Экономит место на DIN-рейке: компактный форм-фактор позволяет разместить больше устройств

Ограничения применения

• Не предназначен для работы с током выше 5 А - превышение вызывает перегрев и оплавление контактов
• Не работает с постоянным током (DC) - указано только для AC-1
• Не рассчитан на открытые помещения или среды с повышенной влажностью, пылью, химическими парами
• Несовместим с реле других серий, даже если они имеют 11 контактов - различается шаг и глубина посадки

Примеры использования

• Автоматическое управление светом в офисном помещении через программируемый контроллер
• Переключение насосов в системе отопления по температурному режиму
• Управление вентиляторами в HVAC-системах с помощью терморегулятора
• Коммутация сигнализационных цепей в пожарной безопасности

Практические советы

• Перед установкой проверьте, чтобы реле РЭК78/3 было полностью выключено - работа под напряжением может повредить контакты разъёма
• При замене реле всегда отключайте питание - даже если разъём не подключен к сети, он остаётся потенциально опасным
• Используйте метки на проводах: 11 контактов легко запутать, особенно при многоканальных системах
• При сборке щита оставляйте минимум 10–15 мм свободного места вокруг разъёма - это необходимо для доступа при замене
• Разъем РРМ78/3 для РЭК78/3 модульный - расходный элемент. При появлении следов оплавления, трещин или плохого контакта - замените его сразу, не ждите отказа реле
