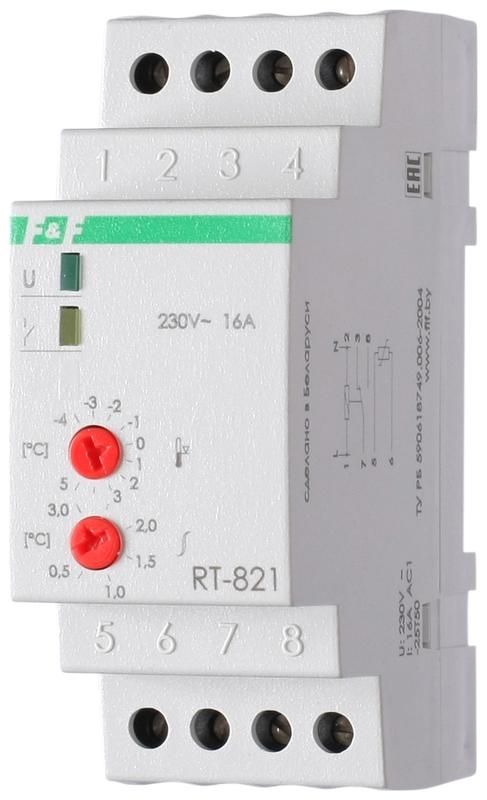

Регулятор температуры RT-821 (от -4 до +5 град.C; с выносным датчиком в комплекте; 2 модуля; монтаж на DIN-рейке; 50-264В AC 16А 1NO/NC IP20) F&F EA07.001.003 Евроавтоматика

Регулятор температуры RT-821 - это компактное реле контроля температуры с выносным датчиком, предназначенное для точного поддержания температурного режима в пределах от -4 до +5 C. Устройство работает от переменного или постоянного тока 50–264 В, устанавливается на DIN-рейку и подходит для автоматизации систем отопления, охлаждения и термостабилизации. Бренд Евроавтоматика, артикул ea07.001.003.

Назначение и область применения

Регулятор температуры RT-821 используется для автоматического включения и отключения оборудования - нагревателей или холодильных установок - в зависимости от показаний выносного датчика. Он применяется там, где требуется стабильная температура в узком диапазоне: теплицы, холодильные камеры, системы хранения образцов, биологические инкубаторы, оборудование для лабораторий и пищевой промышленности.

Технические характеристики

• Диапазон измерения температуры: от -4 до +5 C
• Диапазон настройки: -4…+5 C (можно задать любую точку внутри этого интервала)
• Гистерезис: 0,5…3 C (разница между включением и выключением - настраивается)
• Номинальное напряжение питания: 50–264 В AC/DC (работает как от сети 220 В, так и от постоянного тока)
• Частота: 50 Гц
• Коммутируемый ток: 16 А
• Тип контактов: один переключающий (1NO/NC) - нормально открытый/нормально закрытый
• Датчик: KTY10-6, выносной, с изолированными клеммами
• Количество модулей на DIN-рейке: 2
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Индикация: светодиодная (показывает состояние реле)
• Рабочая температура устройства: от -25 до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Регулятор температуры RT-821 монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает два модуля (35 × 70 мм). Подключение датчика осуществляется через отдельные клеммы, которые электрически изолированы от силовой цепи - это исключает помехи и повреждение датчика при пробое. Контакты реле рассчитаны на нагрузку до 16 А, что позволяет коммутировать нагреватели мощностью до ~3,5 кВт (при 220 В). Напряжение питания совместимо со всеми распространенными сетями - от бытовых 220 В до промышленных 24 В DC.

Безопасность и стандарты

Регулятор соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - поэтому устройство нельзя использовать во влажных помещениях без корпуса. Клеммы датчика изолированы от сети, что снижает риск поражения током при обслуживании. Работа при температурах от -25 до +50 C допускает применение в неотапливаемых помещениях зимой, при условии, что сам прибор не подвергается воздействию конденсата.

Преимущества

• Широкий диапазон входного напряжения (50–264 В AC/DC) - надёжная работа даже при колебаниях сети
• Выносной датчик позволяет измерять температуру в удалённом месте, не влияя на работу самого прибора
• Настройка гистерезиса от 0,5 до 3 C - минимизирует частые включения/выключения, продлевая срок службы оборудования
• Контакт 1NO/NC даёт гибкость: можно подключить как к нагреву (замыкание при понижении), так и к охлаждению (размыкание при повышении)
• Светодиодная индикация сразу показывает, включен ли реле - удобно для диагностики

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не защищает от внешней среды
• Не подходит для управления нагрузками выше 16 А (например, крупные тепловые насосы или печи >3,5 кВт)
• Датчик KTY10-6 имеет ограниченный диапазон (-4…+5 C); использование вне этих значений приведёт к некорректной работе
• Не имеет цифрового интерфейса - настройка только механическая, без связи с PLC или SCADA
• Не рекомендовано для мест с частыми скачками напряжения выше 264 В - возможен выход из строя

Примеры использования

• Поддержание температуры в холодильной камере для хранения медицинских препаратов (задана 2 C +-0,5 C)
• Автоматический запуск обогрева в теплице при падении температуры ниже 0 C
• Контроль температуры в инкубаторе для яиц - включение нагрева при снижении до 3,5 C, отключение при достижении 4,5 C
• Охлаждение шкафа с электроникой: реле включает вентилятор при превышении 4 C, отключает при снижении до 3,5 C

Практические советы

• Выбирайте место установки датчика так, чтобы он точно отражал температуру объекта - не рядом с источником тепла или сквозняком
• При использовании для охлаждения - подключите реле к контакту NO (нормально открытому): при превышении температуры контакт замкнётся и включится вентилятор
• При использовании для нагрева - используйте NC (нормально закрытый): при падении температуры контакт разомкнётся, и нагрев начнёт работать
• Проверьте посадочные размеры перед монтажом: два модуля занимают 70 мм по высоте - убедитесь, что есть свободное место на рейке
• Не забудьте проверить полярность при подключении постоянного тока - хотя прибор работает на переменном, при DC важно соблюсти правильное подсоединение
• Для длительной работы в условиях низких температур (ниже -10 C) убедитесь, что окружающая среда не вызывает конденсацию на корпусе - это может привести к короткому замыканию
