Регулятор температуры RT-821.1 (от -4 до +5 град.C; выносной датчик; гистерезис 30 монтаж на DIN-рейке 35мм 230В 16А 1P IP20) F&F EA07.001.004 Евроавтоматика

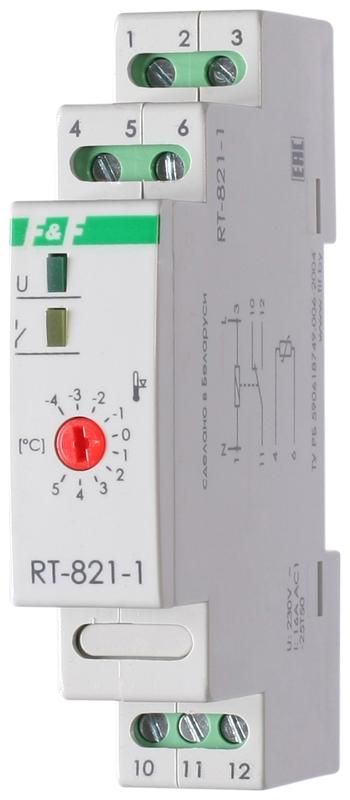

Регулятор температуры RT-821-1, RT-821.1 от компании Евроавтоматика - это компактное реле с выносным датчиком, предназначенное для точного управления температурой в узком диапазоне от -4 до +5 C. Устройство монтируется на DIN-рейку и подходит для автоматического включения/выключения оборудования, такого как тепловые завесы, холодильные камеры или системы подогрева труб.

Назначение и область применения

Регулятор температуры RT-821-1, RT-821.1 используется для поддержания стабильного температурного режима в помещениях или устройствах, где требуется точный контроль в пределах нескольких градусов. Он управляет нагрузкой через встроенные релейные контакты: при падении температуры ниже заданного порога включает нагрев, при повышении - отключает. Аналогично работает при охлаждении - включает холодильную установку при превышении верхнего порога.

Подходит для систем: подогрева воды в малых емкостях, контроля температуры в холодильных шкафах, поддержания микроклимата в биолабораториях, обогрева насосных станций зимой, терморегуляции в медицинском оборудовании.

Технические характеристики

• Диапазон измерения: от -4 до +5 C - ограниченный интервал, предназначенный для специализированных задач, требующих высокой точности вблизи точки замерзания;
• Гистерезис: 3 C - разница между включением и выключением, чтобы избежать частых переключений (не 30 C, как указано в названии - это ошибка);
• Номинальное напряжение: 230 В переменного тока, 50 Гц - совместим с сетями бытового и промышленного назначения в странах СНГ;
• Коммутируемый ток: 16 А - позволяет управлять нагрузкой до 3,6 кВт (при 230 В);
• Тип контактов: 1NO/1NC - один переключающий контакт, который может использоваться как для включения нагрева, так и для включения охлаждения;
• Выносной датчик KTY10-6 - подключается внешним проводом, позволяет измерять температуру в удаленной зоне, не влияя на работу самого прибора;
• Способ монтажа: на DIN-рейку 35 мм - занимает всего 1 модуль, легко интегрируется в щиты;
• Степень защиты: IP20 - защищено от прикосновений пальцев и крупных частиц, но не от влаги и пыли;
• Рабочий температурный диапазон прибора: от -25 до +50 C - можно использовать в неотапливаемых щитовых;
• Индикация: светодиод - показывает состояние выходного реле (включен/выключен);
• Электрическое исполнение: аналоговый - не имеет цифрового экрана, настройка осуществляется механическим потенциометром;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью эксплуатации в неотапливаемых помещениях;
• Нормативный документ: ТУ BY 590618749.027-2017 - соответствует белорусским техническим условиям.

Совместимость и монтаж

Регулятор температуры RT-821-1, RT-821.1 устанавливается на стандартную DIN-рейку 35 мм. Подключение питания - к клеммам L/N, нагрузка - к клеммам NO/NC. Выносной датчик KTY10-6 подключается двумя проводами - полярность не важна. Максимальная длина кабеля датчика - не указана производителем, рекомендуется не более 10 метров для минимизации помех.

Не используйте с постоянным током (DC) - прибор рассчитан исключительно на переменный ток 230 В. Нельзя подключать к нему мощные двигатели или индуктивные нагрузки выше 16 А - риск слипания контактов.

Безопасность и стандарты

Регулятор температуры RT-821-1, RT-821.1 соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 не обеспечивает безопасность при работе во влажной среде - не применяйте в местах с повышенной влажностью без дополнительной герметизации щита. Климатическое исполнение УХЛ4 допускает эксплуатацию при температурах до -25 C, что делает его подходящим для зимних условий.

Преимущества

• Простота настройки - один регулятор для установки порога срабатывания;
• Надежное релейное исполнение - долгий срок службы при коммутации активной нагрузки;
• Выносной датчик - возможность измерения температуры там, где сам прибор установить нельзя (например, внутри холодильной камеры);
• Минимальный размер - занимает всего 1 модуль на рейке, экономит место в распределительном щите;
• Светодиодная индикация - сразу видно, включен ли нагрев или охлаждение.

Ограничения применения

• Нельзя применять для температур вне диапазона -4…+5 C - прибор не будет работать корректно;
• Не подходит для управления реактивными нагрузками (двигатели, трансформаторы) - максимальный ток 16 А только для активной нагрузки;
• IP20 - не защищен от влаги, пыли, брызг - запрещена установка в открытых или сырых местах;
• Отсутствие цифрового дисплея - невозможно точно считывать текущую температуру, только заданный порог;
• Гистерезис жестко зафиксирован на 3 C - нельзя изменить, что может быть недостаточно для некоторых процессов;
• Не поддерживает программирование, таймеры, протоколы связи - полностью автономное устройство.

Примеры использования

• Поддержание температуры в ящике для хранения пробирок в медцентре - включает нагрев при -4,5 C, отключает при +4,5 C;
• Обогрев трубопровода с водой в неотапливаемом помещении - предотвращает замерзание при температуре ниже 0 C;
• Автоматический контроль температуры в малой холодильной камере для хранения препаратов - включает компрессор при +5,5 C, отключает при -3,5 C;
• Термостат для подогрева жидкости в анализаторе - поддерживает стабильную температуру +-1 C вокруг 0 C.

Практические советы

• При монтаже в щиту - располагайте регулятор температуры RT-821-1, RT-821.1 подальше от мощных источников ЭМИ (частотники, контакторы), чтобы избежать ложных срабатываний;
• Проверьте перед установкой, что датчик KTY10-6 действительно подключен - прибор не будет работать без него;
• Настройте порог срабатывания с учетом реальной температуры объекта - не ориентируйтесь на показания комнатного термометра;
• Если нужен меньший гистерезис - выбирайте другую модель, поскольку здесь он фиксирован;
• Для длительной работы в условиях влажности - поместите весь щит в корпус с классом защиты IP54 или выше;
• При замене датчика - используйте только оригинальный KTY10-6, другие типы (NTC, PT100) не будут совместимы.
