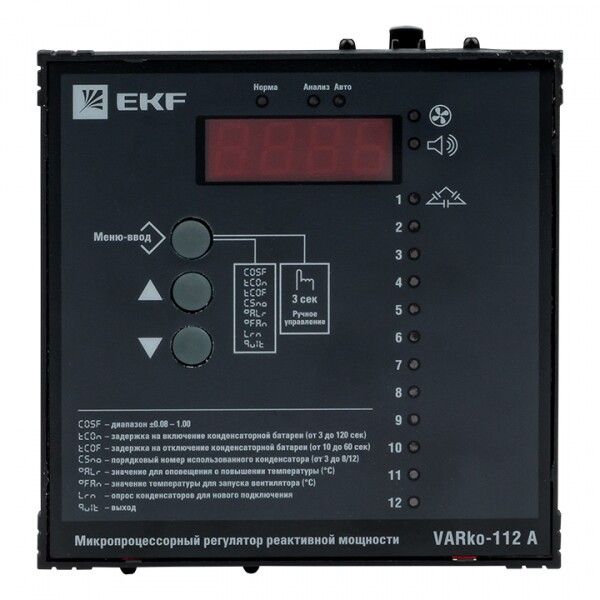

Регулятор реактивной мощности Varko-112a от EKF - устройство для автоматического управления батареями конденсаторов, обеспечивающее стабильный коэффициент мощности в сетях с напряжением 220 В. Модель Varko-112a предназначена для промышленных объектов, где важна эффективная компенсация реактивной нагрузки и продление срока службы оборудования.

Назначение и область применения

Регулятор реактивной мощности Varko-112a контролирует коэффициент мощности (cos φ) в электросети и автоматически включает/выключает конденсаторы, чтобы поддерживать его на заданном уровне. Это снижает потери энергии, уменьшает штрафы за некачественную электроэнергию и повышает пропускную способность кабелей и трансформаторов.

Устройство применяется на предприятиях с высокой долей индуктивной нагрузки: цехах с электродвигателями, сварочными аппаратами, системами вентиляции, конвейерами, насосными станциями. Также подходит для объектов ЖКХ, торговых комплексов и логистических терминалов.

Технические характеристики

• Напряжение питания: 220 В (однофазная сеть)
• Номинальный ток выходных цепей: 6 А - позволяет коммутировать до 12 ступеней конденсаторов
• Количество ступеней регулирования: 12 - управляет до 12 групп конденсаторов
• Количество функций: 69 - включает настройки по cos φ, Q, U, T, режимы защиты, учёт гармоник, алгоритмы переключения
• Измерение гармоник: до 19-й гармоники - выявляет искажения формы сигнала, предотвращает перегрузку конденсаторов
• Гарантийный срок: 5 лет (60 месяцев)
• Функция контроля температуры: да - можно подключить внешний датчик для защиты от перегрева

Совместимость и монтаж

Регулятор реактивной мощности Varko-112a совместим с большинством типов конденсаторных батарей, работающих на 400–480 В переменного тока. Для подключения используются клеммы на лицевой панели: входы для токовых трансформаторов (CT), выходы на контакторы, сигналы от датчика температуры.

Монтаж выполняется на DIN-рейку 35 мм. Подключение требует соблюдения полярности CT - неверная фазировка вызывает некорректную работу. Рекомендуется использовать трансформаторы тока класса точности 0,5 и выше. Устройство не требует внешнего источника питания - питание берётся прямо из сети 220 В.

Безопасность и стандарты

Регулятор реактивной мощности Varko-112a соответствует требованиям ГОСТ IEC 61010-1 (безопасность измерительных приборов) и ГОСТ 30207-94 (устройства компенсации реактивной мощности). Защита от перегрузок, повышенного напряжения и гармонических искажений обеспечивает безопасную работу даже в условиях нестабильной сети.

Преимущества

• Алгоритм «наименьшей нагрузки» - при включении конденсаторов выбирается тот, который работал меньше всего; это равномерно распределяет износ и удваивает срок службы батареи
• Высокая точность измерения cos φ и гармоник - минимизирует риск перекомпенсации и резонанса
• Широкий набор настроек (69 функций) - позволяет адаптировать работу под любую технологическую схему
• Защита конденсаторов - отключает группы при превышении порогов напряжения, частоты или уровня гармоник
• Контроль температуры - предотвращает аварии из-за перегрева в закрытых щитах

Ограничения применения

• Не предназначен для трёхфазных сетей 380/415 В - работает только от однофазного напряжения 220 В
• Максимальный ток выхода 6 А - не подходит для крупных установок с более чем 12 ступенями или током более 6 А на одну ступень
• Требует подключения токовых трансформаторов - нельзя использовать без них
• Не имеет интерфейса связи (RS485, Modbus) - не поддерживает удалённый мониторинг

Примеры использования

• Цех с 15 асинхронными двигателями - регулятор Varko-112a поддерживает cos φ = 0,95, исключая штрафы энергосбыта
• Логистический склад с UPS и светодиодным освещением - компенсирует реактивную составляющую от импульсных источников питания
• Автомобильный сервис с точечной сваркой - предотвращает проседание напряжения при включении сварочных аппаратов

Практические советы

• Перед установкой проверьте суммарный ток всех конденсаторов - он не должен превышать 6 А на один выход
• Используйте токовые трансформаторы с правильным коэффициентом передачи - чаще всего 100/5 А или 200/5 А
• Настройте пороги защиты по напряжению и гармоникам согласно данным вашего объекта - слишком мягкие настройки снижают надёжность
• При использовании функции контроля температуры размещайте датчик рядом с самой горячей зоной батареи конденсаторов
• Регулярно проверяйте показания cos φ - если они постоянно ниже целевого значения, возможно, недостаточно ступеней или есть неисправные конденсаторы
