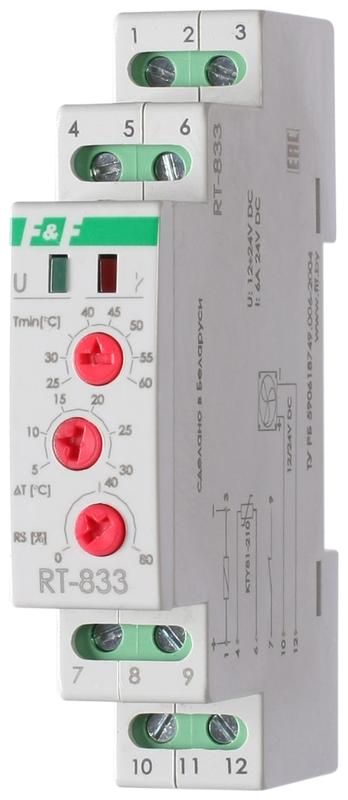

Регулятор температуры RT-833 (для управления скоростью вращения вентилятора; от +25 до +60град.C выносн. датчик 1 модуль; монтаж на DIN-рейке 12-24В DC 8А NO/NC IP20) F&F EA07.001.012 Евроавтоматика

Регулятор температуры Евроавтоматика EA07.001.012 предназначен для автоматического управления скоростью вращения вентилятора в зависимости от температуры внутри электрошкафа. Устройство работает с выносным датчиком, монтируется на DIN-рейку и поддерживает питание 12–24 В постоянного тока. Подходит для систем охлаждения, где требуется плавная регулировка оборотов вентилятора и аварийная сигнализация.

Назначение и область применения

Регулятор температуры Евроавтоматика EA07.001.012 используется для контроля температуры внутри электрических шкафов, распределительных щитов и других закрытых корпусов. Он плавно изменяет скорость вращения вентилятора в зависимости от реальной температуры, измеряемой выносным датчиком KTY10-6. Это позволяет эффективно отводить тепло, снижая шум и энергопотребление по сравнению с обычными включением/выключением. Также устройство имеет релейный выход для сигнализации — он срабатывает при критическом повышении температуры, что указывает на отказ вентилятора или отсутствие питания.

Области применения: промышленные автоматизированные системы, ЧПУ-станки, преобразователи частоты, UPS-блоки, серверные шкафы, оборудование с высокими требованиями к терморегуляции.

Технические характеристики

• Номинальное напряжение питания: 12–24 В постоянного тока (DC)
• Диапазон установки температуры включения: +25…+60 °C
• Диапазон измерения температуры: +25…+60 °C (соответствует зоне управления)
• Гистерезис: 5–30 °C (можно настроить — задержка между включением и выключением)
• Коммутируемый ток: 8 А (для управления вентилятором)
• Выход аварийной сигнализации: 1 NO/NC контакт, допустимый ток — 8 А
• Тип датчика: KTY10-6 (выносной, двухпроводной, термисторный)
• Тип контакта: нормально открытый / нормально замкнутый (NO/NC)
• Индикация: светодиодная (состояние работы и аварии)
• Диапазон рабочих температур устройства: –25…+50 °C
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Количество модулей DIN: 1
• Монтажная глубина: 65 мм
• Климатическое исполнение: УХЛ4 (работает в условиях повышенной влажности и колебаний температуры)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Регулятор температуры Евроавтоматика EA07.001.012 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются клеммы на передней панели. Выносной датчик KTY10-6 подключается двумя проводами — длина кабеля не ограничена, но рекомендуется использовать экранированный провод при длинных трассах (>5 м) и в местах с сильными ЭМИ.

Подключаемые вентиляторы должны работать от 12–24 В DC и иметь потребляемый ток не более 8 А. Нагрузка выше 8 А требует использования внешнего реле или контактора.

Автоматический выход (NO/NC) можно использовать для подключения световой/звуковой сигнализации, удалённого оповещения или отключения оборудования при аварии.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Класс защиты IP20 исключает использование в помещениях с риском попадания воды, брызг или пыли. Монтаж возможен только в сухих, защищённых от воздействия окружающей среды шкафах. Климатическое исполнение УХЛ4 позволяет применять устройство в неотапливаемых помещениях с температурой от –25 °C до +50 °C.

Преимущества

• Плавная регулировка скорости вентилятора — снижает шум и продлевает срок службы мотора
• Выносной датчик обеспечивает точное измерение температуры именно там, где она важна — внутри шкафа, а не рядом с устройством
• Настройка гистерезиса позволяет избежать частых переключений при малых колебаниях температуры
• Встроенная аварийная сигнализация повышает надёжность системы охлаждения
• Минимальная глубина монтажа (65 мм) — удобно для компактных шкафов
• Работает от широкого диапазона напряжения (12–24 В DC) — совместим с большинством промышленных систем

Ограничения применения

• Не предназначено для управления переменным током — только 12–24 В DC
• IP20 — нельзя использовать вне закрытого шкафа; запрещён монтаж во влажных, пыльных или наружных условиях
• Максимальный ток нагрузки — 8 А. Превышение вызовет перегрев и выход из строя
• Датчик KTY10-6 несовместим с другими типами термодатчиков (например, PT100, NTC)
• Не поддерживает сетевые протоколы (Modbus, CAN и др.) — только аналоговое управление
• Регулировка минимальной скорости вентилятора (0–80%) доступна через потенциометр, но не программируется

Примеры использования

• Шкаф с частотным преобразователем: вентилятор начинает работать медленно при +30 °C, набирает полную мощность при +50 °C, при +60 °C срабатывает аварийный контакт
• UPS-система: при нагреве аккумуляторов в шкафу регулятор увеличивает обороты вентилятора, чтобы избежать перегрева
• ЧПУ-станок: контролирует температуру в электронном блоке управления, предотвращая сбои из-за перегрева
• Щитовая с PLC: аварийный контакт подключен к центральному пульту — при срабатывании оператор получает сигнал о проблеме с охлаждением

Практические советы

• Установите датчик как можно ближе к наиболее нагревающимся элементам (преобразователям, силовым транзисторам), а не на входе воздуха
• Перед первым запуском проверьте, что датчик правильно подключён — неверное соединение приведёт к некорректному управлению
• Если вентилятор слишком часто включается/выключается — увеличьте гистерезис (до 15–20 °C)
• Для вентиляторов с током >6 А используйте внешний контактор — даже если заявлено 8 А, длительная работа на пределе сокращает срок службы реле
• Проверяйте температуру в шкафу после настройки — иногда датчик показывает завышенные значения из-за близости к нагревающимся деталям
• При использовании в холодных условиях (ниже 0 °C) убедитесь, что вентилятор не заблокирован льдом — регулятор не отслеживает механические препятствия
