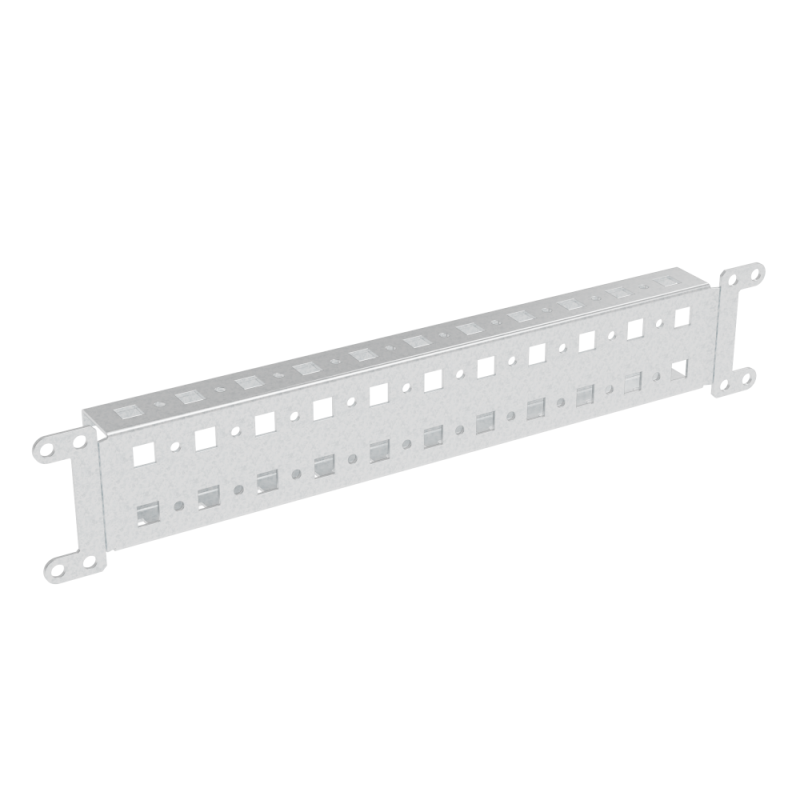

Рейка боковая Г=400 мм, 1кмп=2шт. | 307518 КЭАЗ

Рейка боковая Г=400 мм, комплект 2 шт. от КЭАЗ предназначена для установки и фиксации функциональных модулей внутри распределительных щитов. Комплект из двух реек обеспечивает надёжную базу для монтажа оборудования в системах OptiBox M.

Назначение и область применения

Рейка боковая Г=400 мм, комплект 2 шт. используется для крепления функциональных блоков, автоматических выключателей, контакторов, реле и других элементов секционирования внутри щитов управления. Применяется в промышленной автоматизации, на транспорте, в энергетике и объектах ЖКХ. Подходит для сборки щитов по стандартным габаритам системы OptiBox M.

Технические характеристики

• Высота профиля: 50 мм - обеспечивает достаточную жёсткость для удержания тяжёлых устройств
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии и механическим нагрузкам
• Длина рейки: 400 мм - стандартный размер для типовых щитов
• Количество в комплекте: 2 штуки - для установки по обоим боковым стенкам щита
• Способ монтажа: винтовое крепление - позволяет плотно зафиксировать рейку к корпусу щита
• Отделка: оцинкованная - защита от ржавчины без дополнительного покрытия

Совместимость и монтаж

Рейка совместима со всеми элементами системы OptiBox M. Устанавливается на внутренние боковые стенки металлических щитов. Для монтажа используются саморезы или винты, соответствующие толщине стенки щита (обычно 1–1,5 мм). Рейка не требует сварки - достаточно просверлить отверстия и закрутить крепёж. Расстояние между точками крепления рекомендуется 150–200 мм. Убедитесь, что посадочные места на корпусе щита соответствуют габаритам профиля 50×400 мм.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к конструкциям для электрощитового оборудования. Оцинкованное покрытие снижает риск возникновения коррозийных повреждений, что продлевает срок службы и сохраняет безопасность эксплуатации. Соответствует нормам IEC 61439 для распределительных устройств низкого напряжения.

Преимущества

• Увеличивает прочность конструкции щита за счёт жёсткого крепления модулей
• Обеспечивает равномерное распределение нагрузки от тяжёлых аппаратов
• Не требует специальных инструментов для установки - работает с обычными отвёртками и дрелями
• Подходит для замены или доработки существующих щитов без переделки корпуса

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от осадков и прямого UV-воздействия
• Не применяется в средах с высокой химической агрессивностью (например, кислотные пары)
• Не совместима с системами, где требуется крепление на направляющие DIN-рейки - предназначена исключительно для боковой фиксации
• Габарит 400 мм не подходит для щитов меньшей глубины - проверьте соответствие размеров до заказа

Примеры использования

• Фиксация автоматических выключателей и контакторов в щите управления насосной станцией
• Установка реле времени и терморегуляторов в распределительном щите здания
• Крепление преобразователей частоты и PLC-блоков в промышленных линиях
• Доработка старого щита путём добавления боковых реек для увеличения количества модулей

Практические советы

• Перед монтажом проверьте, чтобы отверстия в корпусе щита точно совпадали с местами крепления реек - иначе возможна деформация профиля
• При использовании нескольких реек в одном щите соблюдайте одинаковый уровень установки - это важно для правильного расположения модулей
• Не перетягивайте винты - оцинкованная сталь легко деформируется при чрезмерном усилии
• Для щитов с повышенной вибрацией используйте пластиковые или резиновые прокладки под головки винтов
• Артикул 307518 - это именно комплект из двух реек; не заказывайте единично, если нужна пара
