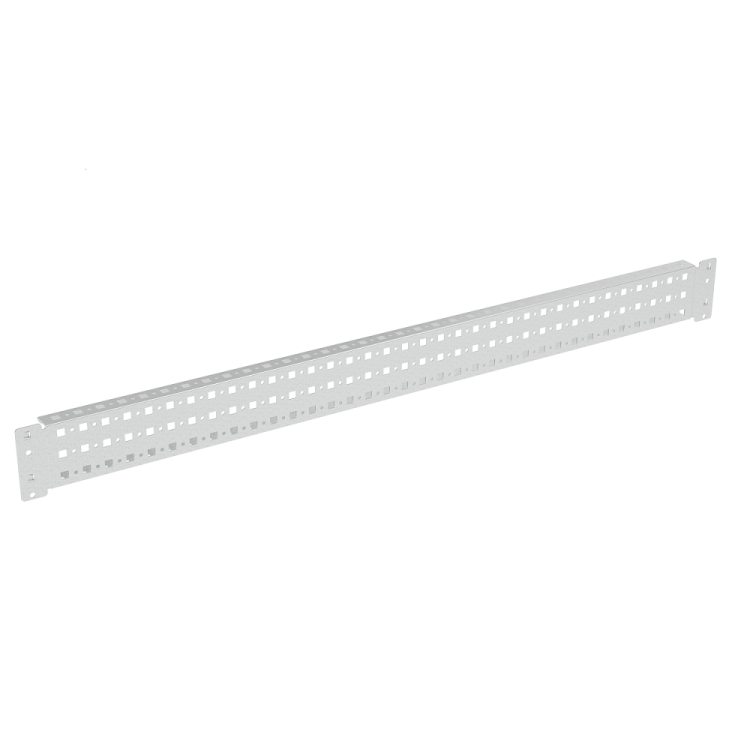

Рейка боковая широкая для шкафов OptiBox M Г=800мм (уп.4шт) КЭАЗ 306567

Рейка боковая широкая для шкафов OptiBox M глубиной 800 мм, комплект 4 шт. - это элемент каркаса распределительных шкафов, предназначенный для жесткого крепления оборудования на боковых стенках. Комплект из четырёх реек обеспечивает равномерную нагрузку и точную геометрию сборки шкафа серии OptiBox M от КЭАЗ (арт. 306567).

Назначение и область применения

Рейка боковая широкая для шкафов OptiBox M глубиной 800 мм, комплект 4 шт. используется для формирования вертикальной рамы внутри шкафов серии OptiBox M. Она служит основой для установки DIN-рейки, аппаратуры, трансформаторов и других устройств, требующих надёжного крепления на боковой плоскости.

Подходит для шкафов глубиной 800 мм, применяемых в промышленной автоматизации: станциях управления, щитах питания, системах АСУ ТП, энергообъектах и объектах ЖКХ.

Технические характеристики

• Высота: 800 мм - соответствует стандартной высоте корпуса шкафа OptiBox M;
• Ширина: 40 мм - определяет площадь контакта с другими элементами каркаса;
• Глубина: 800 мм - совпадает с внутренней глубиной шкафа, обеспечивая плотную посадку;
• Материал: оцинкованная сталь - устойчивость к коррозии, долгий срок службы в условиях повышенной влажности;
• Отделка: оцинкованная - защитное покрытие против ржавчины, не требует дополнительной обработки;
• Количество модулей (U): 1 - одна рейка занимает один стандартный модуль высоты (44,45 мм);
• Способ монтажа: винтовое крепление - фиксация болтами к передним и задним профилям шкафа;
• Исполнение: системное - часть унифицированной системы OptiBox M, совместима со всеми компонентами этой серии.

Совместимость и монтаж

Рейка боковая широкая для шкафов OptiBox M глубиной 800 мм, комплект 4 шт. предназначена исключительно для шкафов серии OptiBox M. Не совместима с другими сериями КЭАЗ или сторонних производителей.

Монтаж выполняется с помощью болтов М6 или М8 (не входят в комплект). Рейки крепятся параллельно друг другу к переднему и заднему продольным профилям шкафа. Установка проводится после сборки основного каркаса. Для точной центровки рекомендуется использовать контрольные метки на профилях.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для электрощитового оборудования. Оцинкованное покрытие обеспечивает безопасную работу в помещениях с нормальной влажностью и отсутствием агрессивных сред.

Преимущества

• Жёсткая конструкция из оцинкованной стали снижает риск деформации при нагрузке на оборудование;
• Стандартные размеры обеспечивают быстрый и предсказуемый монтаж без доработок;
• Системное исполнение гарантирует совместимость с другими деталями OptiBox M - уменьшает время сборки;
• Комплект из 4 реек позволяет собрать полноценный шкаф с двумя боковыми стенками, каждая из которых имеет две рейки.

Ограничения применения

• Не применяется в шкафах глубиной менее или более 800 мм - не обеспечивается правильная посадка;
• Не предназначен для внешнего монтажа - отсутствует защита от осадков и прямого UV-излучения;
• Не используется как несущая конструкция для тяжёлого оборудования весом свыше 50 кг на одну рейку - требуется дополнительное усиление;
• Не заменяет основные вертикальные стойки - работает только как вспомогательный элемент крепления.

Примеры использования

• Крепление частотных преобразователей на боковой стенке шкафа управления насосной станцией;
• Фиксация DIN-рейки с автоматическими выключателями в распределительном шкафе на производстве;
• Установка терморегуляторов и реле защиты рядом с силовым оборудованием в щите АСУ ТП;
• Монтаж кабельных каналов и зажимов для проводов на боковой поверхности шкафа в условиях ограниченного пространства.

Практические советы

• Перед сборкой проверьте соответствие глубины шкафа - 800 мм - именно такая глубина предусмотрена для этих реек;
• Используйте антивибрационные прокладки между рейкой и металлом шкафа при установке чувствительного оборудования;
• Не затягивайте болты слишком сильно - это может повредить резьбу в оцинкованной стали;
• Если нужна большая плотность крепления, комбинируйте эти рейки с дополнительными кронштейнами OptiBox M;
• Комплект из 4 реек рассчитан на один шкаф - не делите набор между несколькими шкафами, чтобы сохранить целостность конструкции.
