Рейка боковая усиленная Г=800 мм, 1кмп=2шт. | 307523 КЭАЗ

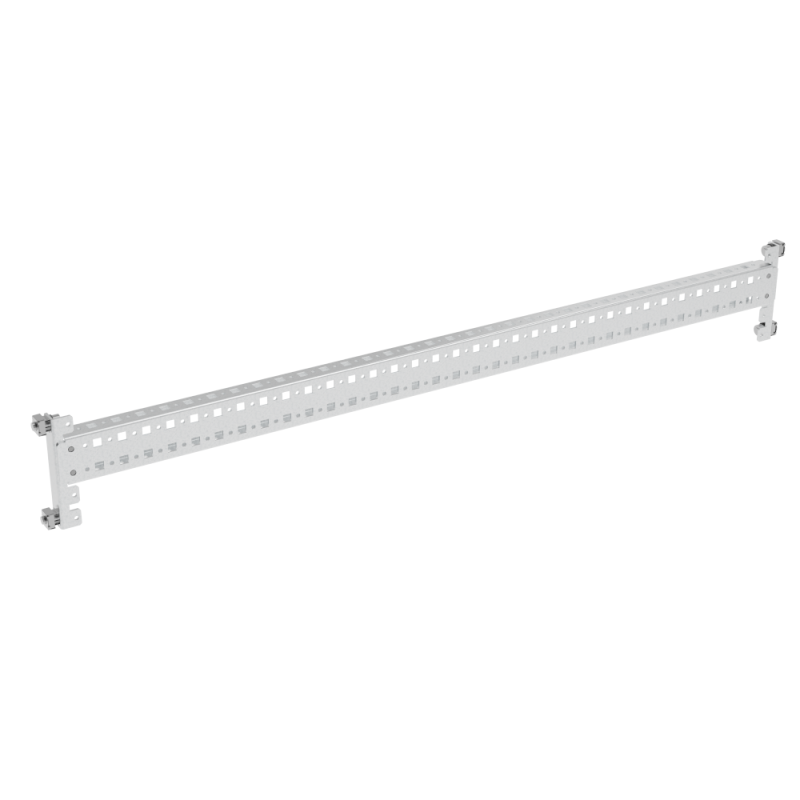

Рейка боковая усиленная Г=800 мм, комплект 2 шт. от КЭАЗ (арт. 307523) - это прочный металлический профиль для сборки распределительных щитов и модульных систем. Комплект из двух реек обеспечивает надёжную фиксацию оборудования внутри корпуса, особенно там, где требуется повышенная жесткость конструкции.

Назначение и область применения

Рейка боковая усиленная Г=800 мм, комплект 2 шт. предназначена для установки на боковые стенки электрических шкафов и корпусов. Она служит основой для крепления функциональных блоков: автоматических выключателей, контакторов, реле, DIN-рейки, трансформаторов и других устройств. Применяется в промышленной автоматизации, энергетике, на объектах с высокими требованиями к механической устойчивости - например, в цехах, на насосных станциях, в системах управления технологическими процессами.

Технические характеристики

• Высота профиля: 50 мм - обеспечивает достаточную площадь для крепления и распределения нагрузки
• Толщина материала: 1,5 мм - повышает жёсткость и сопротивляемость деформациям
• Материал: оцинкованная сталь - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Длина рейки: 800 мм - соответствует типовым габаритам шкафов и позволяет использовать её в большинстве стандартных решений
• Комплект: 2 штуки - для установки на обе стороны корпуса
• Способ монтажа: винтовое крепление - требует предварительного сверления отверстий

Совместимость и монтаж

Рейка совместима со всеми изделиями серии OptiBox M от КЭАЗ. Устанавливается параллельно друг другу на внутренние боковые стенки шкафа. Для монтажа используются саморезы или болты с гайками - рекомендуются крепёжные элементы с плоской головкой, чтобы не мешали установке оборудования. Отступ от края шкафа до начала рейки должен составлять минимум 10–15 мм для удобства доступа к крепёжу. Не применяйте для крепления тяжёлых устройств (более 15 кг на одну рейку) без дополнительной опоры.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к электромонтажным конструкциям, применяемым в промышленном оборудовании. Оцинкованное покрытие соответствует ГОСТ 14918 и обеспечивает долговечность в помещениях с нормальной влажностью. Соответствует требованиям безопасности IEC 61439 для распределительных устройств низкого напряжения.

Преимущества

• Усиленная конструкция - выдерживает большие нагрузки по сравнению с обычными рейками
• Стандартная длина 800 мм - легко интегрируется в существующие решения без подрезки
• Оцинкованная поверхность - не требует дополнительной защиты, устойчива к ржавчине
• Комплект из двух реек - экономит время на закупку и монтаж

Ограничения применения

Не предназначен для наружной установки - не имеет герметичной защиты. Не используется как несущая конструкция для массивного оборудования весом более 15 кг на один метр. Не совместим с системами, требующими быстрого крепления без сверления (например, с зажимными механизмами). Не заменяет DIN-рейку - предназначена исключительно для базового крепления корпуса.

Примеры использования

• Фиксация силовых модулей в шкафах управления насосами
• Поддержка блоков автоматики в промышленных контроллерах
• Установка дополнительных DIN-реек и клеммных колодок в крупных щитах OptiBox M
• Армирование боковых стенок шкафов в условиях вибраций (на заводах, в транспорте)

Практические советы

• Перед монтажом проверьте, что отверстия в корпусе шкафа точно совпадают с расположением крепёжных отверстий на рейке - допуск +-1 мм
• Если шкаф собран из нескольких секций, используйте рейки одной партии - они имеют единый шаг крепления
• При необходимости удлинить конструкцию - можно стыковать две рейки, но обязательно укрепите стык дополнительным креплением
• Для работы в агрессивных средах (цеха с химикатами) дополнительно обработайте места крепления антикоррозийной смазкой
• Рейка боковая усиленная Г=800 мм, комплект 2 шт. от КЭАЗ - идеальный выбор, когда важна не просто функциональность, а долговечность всей системы
