Реле 8A 2CO 24VDC тест кнопка LED | SXG22BD SE APC

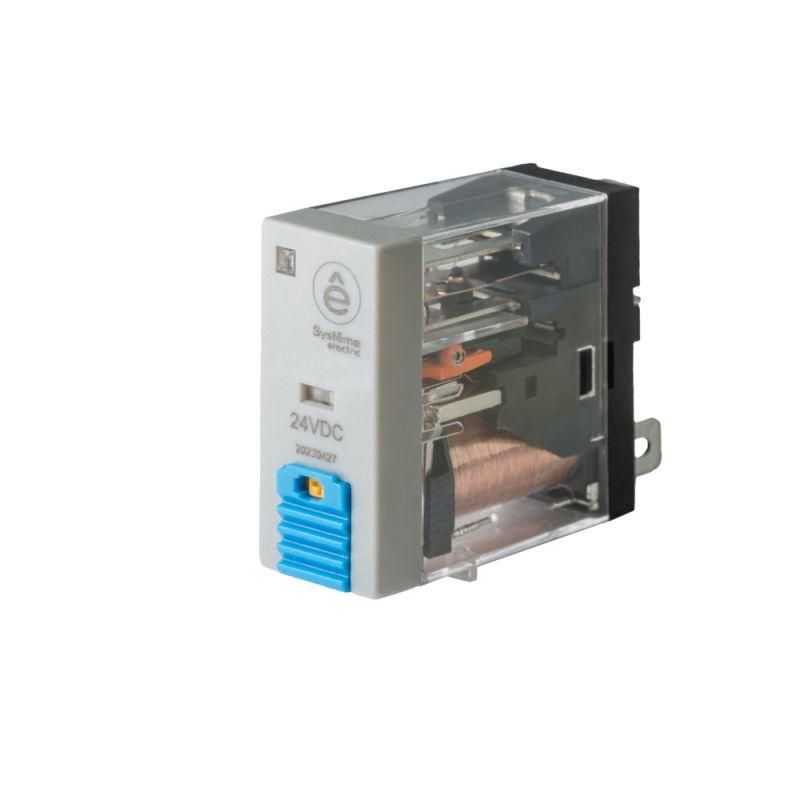

Реле Systeme Electric sxg22bd - это промежуточное электромеханическое устройство с двумя переключающими контактами на 8 А и питанием от постоянного тока 24 В. Благодаря встроенной тестовой кнопке и светодиодной индикации, реле удобно использовать для диагностики и контроля состояния цепи в автоматизированных системах.

Назначение и область применения

Реле Systeme Electric sxg22bd предназначено для коммутации слаботочных управляющих сигналов в мощные нагрузки до 8 А. Подходит для использования в шкафах управления, промышленном оборудовании, системах автоматизации, конвейерах, насосных станциях и других устройствах, где требуется изолированное управление цепями переменного или постоянного тока.

Технические характеристики

• Номинальный ток контактов: 8 А
• Напряжение катушки: 24 В постоянного тока (DC)
• Конфигурация контактов: 2 переключающих (2CO) - два независимых переключаемых контура с нормально замкнутым и нормально разомкнутым контактами
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия напряжения с катушки
• Подключение: плоский штекерный разъем - совместим со стандартными базами типа 9.5 мм
• Светодиодная индикация: горит при наличии напряжения на катушке, позволяет визуально определить активное состояние реле
• Тестовая кнопка: позволяет вручную проверить работу контактов без подачи напряжения на катушку
• Степень защиты: IP50 - защищено от пыли, но не от брызг воды
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Гарантия: 24 месяца

Совместимость и монтаж

Реле Systeme Electric sxg22bd имеет втычной тип монтажа и рассчитано на установку в стандартные DIN-рейки через совместимые базовые платы с шагом 9,5 мм. Штекерный разъем обеспечивает быстрый монтаж и демонтаж без инструментов. Убедитесь, что выбранная база соответствует типу контактов - для 2CO реле требуются базы с двойной группой выводов. Не используйте реле без базы - он не фиксируется на рейке самостоятельно.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP50 предотвращает попадание пыли внутрь корпуса, но не обеспечивает защиту от влаги - не применяйте в условиях повышенной влажности, на улице или в местах возможного брызгания жидкостью. Катушка работает только с постоянным током - подключение к переменному напряжению вызовет повреждение.

Преимущества

• Встроенная LED-индикация снижает время диагностики - сразу видно, получает ли реле управляющее напряжение
• Тестовая кнопка позволяет проверить работоспособность контактов даже при выключенном питании
• Свободная полярность упрощает подключение - не нужно следить за направлением тока
• Высокая надежность механических контактов при работе с током до 8 А
• Универсальный форм-фактор - совместим с большинством промышленных баз

Ограничения применения

• Не предназначен для работы во влажной среде - IP50 не защищает от воды
• Не используется для коммутации высоких импульсных нагрузок (например, двигателей без фильтров)
• Не рекомендуется для частых включений/выключений более 10 раз в секунду - риск перегрева катушки
• Не подходит для подключения к сети 220 В AC - только 24 V DC
• Не допускается использование в взрывоопасных зонах - нет сертификата ATEX/IECEx

Примеры использования

• Управление пускателями двигателя в системе автоматического полива
• Переключение режимов работы станка между ручным и автономным циклом
• Контроль состояния сигнализации в щите управления здания
• Логическое управление клапанами в системе HVAC
• Реализация интерлоков в безопасных зонах производства

Практические советы

• При монтаже всегда проверяйте соответствие базы и реле - неверная база может привести к плохому контакту и нагреву
• Для долгой службы контактов не перегружайте реле выше 8 А - особенно при индуктивных нагрузках (электромагниты, реле)
• LED-индикатор не показывает состояние контактов - только наличие напряжения на катушке. Для проверки контактов используйте тестовую кнопку
• Если реле часто срабатывает, контролируйте температуру вокруг него - перегрев сокращает срок службы катушки
• При замене реле sxg22bd - сохраняйте ориентацию базы, чтобы не перепутать контакты
