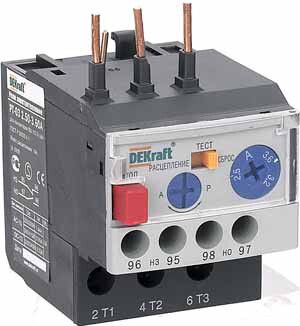

Реле электротепловое для контакторов 09-18A 0.35-0.50А РТ-03 - 23104DEK APC

Реле электротепловое для контакторов 09-18A 0.35-0.50А РТ-03 от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, асимметрии фаз и длительного пуска. Надёжная тепловая защита с регулируемой уставкой 0,35–0,50 А, совместима с контактными аппаратами КМ-103 и другими моделями, рассчитана на работу в условиях УХЛ4. Артикул 23104dek.

Назначение и область применения

Реле электротепловое для контакторов 09-18A 0.35-0.50А РТ-03 защищает электродвигатели и силовые цепи от повреждений из-за:

• перегрузки по току;
• неравномерного потребления тока между фазами (асимметрия);
• затянувшегося пуска;
• заклинивания ротора.

Применяется в системах управления двигателями: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Подключается последовательно с контактором КМ-103, но также совместимо с аналогичными изделиями других производителей.

Технические характеристики

• Номинальный ток: 18 А - максимальный ток, который выдерживает реле без срабатывания при нормальной нагрузке.
• Диапазон уставок: 0,35–0,50 А - пределы регулировки тока срабатывания; выбирается под реальную мощность двигателя.
• Количество полюсов: 3 - обеспечивает трёхфазную защиту всех проводников.
• Класс расцепления: Class 10 - время срабатывания при 6-кратном токе: 4–10 секунд; позволяет избежать ложных срабатываний при пусковых токах.
• Напряжение: до 690 В - работает в сетях переменного тока до этого значения.
• Количество контактов: 2 (1 normally closed + 1 normally open) - используются для сигнализации и управления цепью отключения.
• Подключение: винтовое - надёжный зажим для медных жил сечением до 2,5 мм2.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды.
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с температурой от −40C до +40C и повышенной влажностью.
• Способ монтажа: непосредственное крепление на DIN-рейку или обособленное размещение - гибкая установка.
• Нормативы: ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005 - соответствие требованиям безопасности и функциональности.

Совместимость и монтаж

Реле электротепловое для контакторов 09-18A 0.35-0.50А РТ-03 проектировалось для установки на контакторы КМ-103 от DEKraft. Однако благодаря стандартизированному креплению и типовым габаритам, оно совместимо с большинством контакторов аналогичного форм-фактора (например, ABB, Schneider, IEK). Для монтажа:

• Закрепите реле на DIN-рейке или в корпусе с помощью крепёжных отверстий.
• Подключите три фазы через входные/выходные винты - соблюдайте полярность (L1-L2-L3 → T1-T2-T3).
• Жилы кабеля должны иметь сечение ≤2,5 мм2; используйте наконечники при многожильных проводах.
• Настройте уставку под рабочий ток двигателя - не выше 100%, но не ниже 85% номинала.
• Проверьте герметичность соединений - плохой контакт вызывает нагрев и ложное срабатывание.

Безопасность и стандарты

Реле электротепловое для контакторов 09-18A 0.35-0.50А РТ-03 сертифицировано по ГОСТ Р 50030.4.1-2002 и ГОСТ Р 50030.5.1-2005, что гарантирует соответствие требованиям к защите от перегрузки в промышленных электроустановках. Класс защиты IP20 исключает доступ к токоведущим элементам, но требует установки в закрытый щит. Применение вне указанных условий (влажность >95%, температура выше +40C) снижает срок службы.

Преимущества

• Два режима восстановления: ручной и автоматический - удобно для разных технологических процессов.
• Высокая точность срабатывания благодаря термобиметаллической системе с компенсацией температуры окружающей среды.
• Простая настройка уставки - поворот регулятора без инструментов.
• Низкий уровень шума при работе - подходит для помещений с чувствительным оборудованием.
• Долгий срок службы механических компонентов - проверенная конструкция серии РТ-03 от DEKraft.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно использовать автоматические выключатели или предохранители.
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать в открытых местах или сырых цехах без дополнительного кожуха.
• Не рекомендовано использование при постоянных колебаниях температуры выше +-15C от заданной - влияет на точность срабатывания.
• Не подходит для двигателей с высокими пусковыми токами (>7×Iн) без согласования времени срабатывания.
• Не используется в цепях постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Защита асинхронного двигателя 0,55 кВт (ток ~1,5 А) на конвейере в пищевом цеху.
• Контроль работы вентилятора в HVAC-системе с током 0,4 А.
• Обеспечение безопасного запуска насоса в системе водоснабжения при наличии периодического перегруза.
• Дополнительная защита в составе пускателя с контактором КМ-103 в станционных щитах.

Практические советы

• Перед установкой проверьте ток двигателя мультиметром - выбирайте уставку в пределах 90–95% от фактического рабочего тока.
• При использовании в холодном помещении - дайте реле прогреться 10–15 минут перед первым пуском.
• При аварийном отключении - не включайте сразу. Выясните причину: перегрузка, обрыв фазы, заклинивание.
• Частые срабатывания? Возможно, неверно выбрана уставка, либо двигатель перегревается из-за плохой вентиляции.
• Для автоматического восстановления - убедитесь, что система не будет запускаться при опасной температуре (например, после ремонта).
• Реле РТ-03 от DEKraft - не требует обслуживания, но проверяйте состояние контактов каждые 6–12 месяцев.
