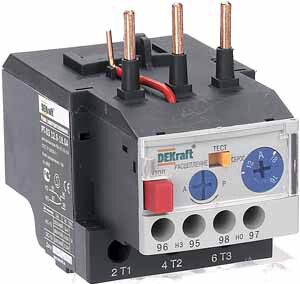

Реле тепловое РТ-03 6.30-9.00А для контакторов 25-32А DEKraft 23118DEK APC

Реле тепловое для контакторов 25–32 А 6,30–9,00 А РТ-03 от DEKraft - устройство для защиты электродвигателей и силовых цепей от перегрузки, асимметрии фаз и длительного пуска. Подходит для установки на контакторы КМ-103 и совместимо с другими моделями, обеспечивает надёжную работу в условиях промышленного оборудования.

Назначение и область применения

Реле тепловое РТ-03 защищает электродвигатели и другие нагрузки от повреждений из-за:

• перегрузки по току;
• неравномерного потребления тока между фазами (асимметрия);
• затянувшегося пуска или заклинивания ротора;
• потери одной из фаз.

Применяется в системах управления двигателями: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Устанавливается в паре с контакторами КМ-103, а также совместимо с аналогичными контактными аппаратами других производителей.

Технические характеристики

• Номинальный ток: 32 А - максимальная рабочая нагрузка устройства.
• Диапазон регулировки тока: 6,3–9,0 А - можно настроить под конкретный двигатель внутри этого предела.
• Число полюсов: 3 - защита всех трёх фаз одновременно.
• Класс расцепления: Class 10 - время срабатывания при перегрузке 7,2×I_n составляет 4–10 секунд; подходит для двигателей с нормальным пуском.
• Напряжение: до 690 В - работает в сетях переменного тока высокого напряжения.
• Количество контактов: 2 (1 normally closed + 1 normally open) - для сигнализации и управления цепями аварийного отключения.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды.
• Подключение: винтовое - зажимы для проводов сечением до 6 мм2.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, возможна работа при температуре от −25C до +40C.
• Способ монтажа: непосредственное крепление на контактор или обособленное размещение - гибкая установка.

Совместимость и монтаж

Реле тепловое РТ-03 DEKraft имеет стандартизованный крепёж, позволяющий устанавливать его прямо на контакторы КМ-103. Также возможно самостоятельное крепление на DIN-рейку или стену. Для подключения используйте медные провода сечением не более 6 мм2. Надёжно затягивайте винты - слабый контакт вызывает нагрев и ложные срабатывания. Не допускается использование с контактами на ток выше 32 А - это выведет реле из строя.

Безопасность и стандарты

Реле РТ-03 соответствует требованиям ГОСТ Р 50030.4.1-2002 и ГОСТ Р 50030.5.1-2005 - российским эквивалентам МЭК 60947-4-1 и МЭК 60947-5-1. Соответствие гарантирует безопасность, точность срабатывания и долговечность в соответствии с международными нормами.

Преимущества

• Два режима самовозврата: ручной и автоматический - позволяет выбрать оптимальный способ восстановления после срабатывания.
• Высокая точность срабатывания благодаря классу 10 - минимизирует ложные отключения при пуске.
• Широкая совместимость - работает не только с DEKraft, но и с контактными аппаратами других брендов.
• Простой доступ к настройкам - регулировка тока осуществляется вращением ручки без инструментов.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или внешних воздействий - IP20 не обеспечивает защиту от пыли и брызг.
• Запрещено использовать с токами ниже 6,3 А - чувствительность реле снижена, защита будет некорректной.
• Не подходит для защиты однофазных нагрузок - только трёхфазные системы.
• Не заменяет магнитный пускатель - требует наличия контактора для коммутации основной цепи.

Примеры использования

• Защита асинхронного двигателя 4 кВт на конвейере (ток 7,5 А) с пуском 10–15 сек.
• Контроль насосной группы в системе водоснабжения с частыми включениями.
• Обеспечение безопасности вентиляционного агрегата в производственном помещении.
• Установка в щите управления станка с ЧПУ для предотвращения выхода из строя двигателя при заклинивании.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 6,3–9,0 А - выбирайте реле с учётом реальной нагрузки, а не номинала.
• Настройку тока выполняйте при отключённом питании - используйте шкалу на корпусе как ориентир.
• При использовании в автоматическом режиме убедитесь, что система не будет постоянно пытаться перезапустить перегруженный двигатель - это опасно.
• Проверяйте состояние контактов и винтовых зажимов каждые 6–12 месяцев - окисление приводит к перегреву.
• Если реле часто срабатывает - проверьте источник перегрузки: механический отказ, недостаточное напряжение или неправильный выбор мощности двигателя.
