Контактор 95А катушка управления 380В АС3 1НО+1НЗ КМ-103 - 22149DEK APC

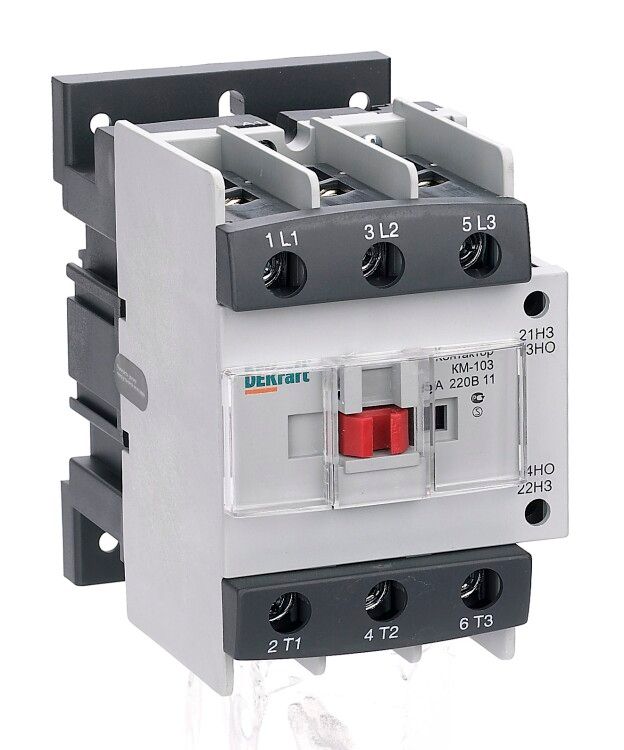

Контактор КМ-103 от DEKRAFT - трёхполюсное устройство на 95 А с управлением от сети 380 В переменного тока, предназначенное для частого включения и отключения электродвигателей и других мощных нагрузок. Устанавливается на DIN-рейку, имеет винтовые зажимы и защищён от случайного прикосновения.

Назначение и область применения

Контактор КМ-103 используется для дистанционного включения и выключения трёхфазных нагрузок, особенно асинхронных электродвигателей. Подходит для систем автоматизации: насосов, вентиляторов, компрессоров, конвейеров, станков. Коммутирует токи по классу AC-3 - то есть при запуске двигателя, когда ток может достигать 6–7 кратного значения от номинала. Напряжение сети до 690 В, рабочий ток - до 95 А.

Технические характеристики

• Номинальный ток: 95 А (при AC-3)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Количество силовых полюсов: 3
• Количество нормально разомкнутых (NO) контактов: 1
• Количество нормально замкнутых (NC) контактов: 1
• Коммутируемая мощность: 45 кВт (для AC-3)
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, умеренный и холодный климат, с повышенной влажностью
• Сертификация: соответствует ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 25 мм2 - более толстые жилы не войдут в зажимы. Винтовые клеммы затягиваются отверткой; рекомендуется проверить надёжность после первого включения. Катушка управления рассчитана только на 380 В переменного тока - подключение к постоянному току или другому напряжению вызовет выход из строя. Дополнительные контакты (1НО+1НЗ) позволяют использовать контакт для сигнализации или блокировки в цепях управления.

Безопасность и стандарты

Контактор КМ-103 соответствует требованиям ГОСТ 50030.5.1, что гарантирует соответствие международным стандартам IEC 60947-4-1. Защита IP20 предотвращает доступ к токоведущим частям пальцами или инструментами, но не обеспечивает герметичность. Устройство не предназначено для работы во взрывоопасных средах, на открытом воздухе или в условиях высокой запылённости без внешней защиты.

Преимущества

• Высокая коммутационная способность - 95 А при AC-3 позволяет управлять двигателями до 45 кВт
• Универсальный монтаж на DIN-рейку - удобен для сборки распределительных щитов
• Наличие одного NO и одного NC контакта - даёт гибкость в проектировании цепей управления
• Надёжные винтовые зажимы - подходят для многожильных и одножильных проводов
• Климатическое исполнение УХЛ4 - работает в неотапливаемых помещениях и на объектах с колебаниями температуры

Ограничения применения

• Не применяется в цепях постоянного тока - катушка управления рассчитана только на 380 В переменного тока
• Защита IP20 не подходит для помещений с высокой влажностью, пылью или брызгами воды - требуется дополнительная оболочка или корпус
• Не предназначен для частого включения/выключения свыше 1200 раз в час - это может снизить срок службы контактов
• Не используется в качестве устройства защиты от перегрузки - требует обязательной установки теплового реле или автомата
• Не поддерживает реверс - для изменения направления вращения двигателя нужен другой тип контактора

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение вентилятора в HVAC-системе через терморегулятор
• Коммутация нагревательных элементов в сушильных камерах
• Циклическое включение станка с ЧПУ по сигналу от PLC

Практические советы

• При подборе контактора всегда проверяйте, что номинальный ток нагрузки не превышает 95 А при AC-3 - даже если двигатель заявлен на 40 кВт, пусковой ток может быть выше
• Для долгой жизни контактов используйте контактор только с соответствующими тепловыми реле - они защитят от перегрузки
• При монтаже на DIN-рейку убедитесь, что контакттор плотно защёлкнулся - слабый фиксатор может вызвать перегрев
• Подключите дополнительные контакты (1НО+1НЗ) к контроллеру для контроля состояния: например, “двигатель включен” или “блокировка по аварии”
• Не забудьте отключить питание перед обслуживанием - хотя контактор отключает нагрузку, входящие фазы остаются под напряжением
